GIẢI PHÁP SỬ DỤNG SWITCH QUANG 24 PORT SFP – ATOP TIÊU CHUẨN IEC61850-3 TRONG TRẠM BIẾN ÁP(Phân phối bởi NETA Solutions Technology)**

1. Tổng quan giải pháp

Trong các trạm biến áp hiện đại (110kV – 220kV – 500kV), hệ thống điều khiển – bảo vệ – SCADA yêu cầu hạ tầng truyền thông tốc độ cao, độ tin cậy 24/7, đáp ứng chuẩn IEC 61850.
Để đáp ứng yêu cầu đó, NETA đề xuất sử dụng Switch rackmount 24 cổng quang của ATOP kết hợp với các thiết bị quang công nghiệp nhằm xây dựng mạng LAN điều khiển ổn định, chống nhiễu, redundancy cao trong trạm.

Giải pháp phù hợp cho:

• Hệ thống SAS – Substation Automation System

• Kết nối IED, bảo vệ rơ-le, RTU, SCADA

• Hệ thống điều khiển, đo lường, giám sát

• Kết nối mạng Backbone IEC 61850

---

2. Thiết bị chính trong giải pháp

2.1 Switch quang 24 cổng quang – ATOP (Dòng RHG Series)

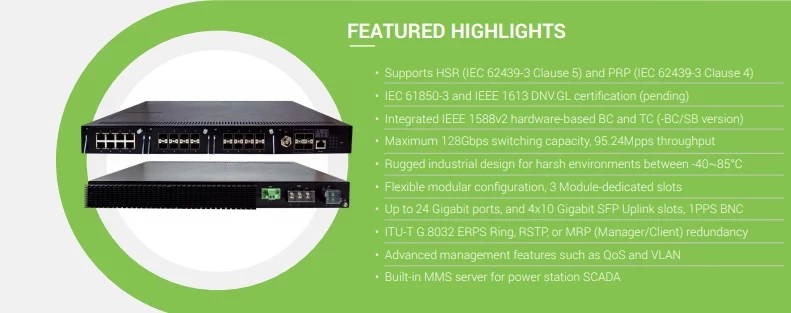

Đặc tính nổi bật:

Thiết bị chuyển mạch Gigabit mô-đun được quản lý có tính khả dụng cao, lắp trên giá đỡ đạt chứng nhận IEC61850-3 – Đồng hồ ranh giới PTP

• • Hỗ trợ HSR (IEC 62439-3 Điều 5) và PRP (IEC 62439-3 Điều 4)
  • Chứng nhận IEC 61850-3 và IEEE 1613 DNV.GL (đang chờ xử lý)
  • BC và TC tích hợp dựa trên phần cứng IEEE 1588v2 (phiên bản -BC/SB)
  • Khả năng chuyển mạch tối đa 128Gbps, thông lượng 95,24Mpps
  • Thiết kế công nghiệp chắc chắn cho môi trường khắc nghiệt từ -40~85°C
  • Cấu hình mô-đun linh hoạt; 3 khe cắm dành riêng cho mô-đun
  • Lên đến 24 cổng Gigabit và 4 khe cắm Uplink SFP 10 Gigabit, 1PPS BNC
  • Dự phòng ITU-T G.8032 ERPS Ring, RSTP hoặc MRP (Quản lý/Khách hàng)
  • Các tính năng quản lý nâng cao như QoS và VLAN

2.2 Thiết bị quang kèm theo (NETA cung cấp đầy đủ)

• Module SFP 1G/10G (Đa mode/Đơn mode, khoảng cách 1–40 km)

• ODF quang – hộp phối quang

• Dây nhảy quang (Fiber Patch Cord)

• Cáp quang indoor/outdoor

• Converter quang – điện (Media Converter ATOP)

• Thiết bị Redundant Fiber Coupler (tuỳ chọn theo thiết kế)

---

3. Mô hình kiến trúc mạng trong trạm biến áp

3.1 Level 0/1 (Process Bus & Bay Level)

• IED và thiết bị bảo vệ kết nối về tủ điều khiển qua converter quang, patch cord.

• Tín hiệu process bus (MMS, GOOSE, SV) đưa lên Backbone.

3.2 Level 2 (Station Level)

• Switch rackmount 24 cổng quang ATOP được đặt trong tủ mạng tại phòng điều khiển, làm Switch trung tâm (Core).

• Từ Switch Core, triển khai các ring redundancy kết nối đến:

  • Switch bay level

  • SCADA/RTU

  • HMI & Gateway

  • Server IEC 61850

  • Hệ thống bảo vệ rơ-le

3.3 Redundant Network

ATOP hỗ trợ nhiều giao thức dự phòng nhanh:

• ERPS <50ms

• RSTP/MSTP

• HSR/PRP (tùy dòng)

Giúp đảm bảo mạng không bị gián đoạn, đáp ứng yêu cầu truyền thông trong trạm điện.

---

4. Lợi ích của giải pháp

✔ Độ tin cậy cao – chuẩn hóa theo IEC 61850

Switch ATOP đạt chứng nhận IEC 61850-3, đảm bảo hoạt động ổn định trong môi trường nhiễu điện từ cao.

✔ Truyền dẫn hoàn toàn bằng quang – chống nhiễu tuyệt đối

24 cổng SFP quang giúp:

• Loại bỏ suy hao tín hiệu do nhiễu điện từ

• Kéo dài khoảng cách kết nối

• Tối ưu hóa đường truyền đến các tủ bay level

✔ Hỗ trợ ring dự phòng – độ sẵn sàng 99.999%

Với ERPS/MSTP, khi xảy ra đứt cáp hoặc lỗi thiết bị, hệ thống tự chuyển hướng trong vài chục mili-giây.

✔ Dễ mở rộng – linh hoạt theo từng cấu hình trạm

Số lượng cổng quang lớn cho phép:

• Kết nối nhiều IED

• Mở rộng thêm tủ bay

• Tích hợp thêm hệ thống camera/IoT

✔ Tối ưu chi phí đầu tư

Với lợi thế của NETA là nhà phân phối chính thức, khách hàng được:

• Giá cạnh tranh

• CO/CQ đầy đủ từ ATOP

• Kho hàng sẵn tại Việt Nam

---

5. Vai trò của NETA Solutions Technology

Là nhà phân phối chính thức ATOP tại Việt Nam, NETA cung cấp:

Dịch vụ tổng thể:

• Tư vấn cấu hình Switch phù hợp từng trạm

• Đề xuất vật tư quang đồng bộ

• Hỗ trợ thiết kế kiến trúc mạng IEC 61850

• Hỗ trợ test – FAT/SAT – Commissioning

• Hỗ trợ kỹ thuật 24/7

• Bảo hành chính hãng

Cam kết của NETA:

• Sản phẩm 100% chính hãng

• Hỗ trợ dự án nhanh, hiệu quả

• Giải pháp tối ưu – ổn định – an toàn

---

KẾT LUẬN

Giải pháp sử dụng Switch rackmount 24 cổng quang ATOP kết hợp cùng hệ thống thiết bị quang do NETA Solutions Technology cung cấp mang lại một hạ tầng truyền thông ổn định – an toàn – chống nhiễu – dự phòng cao, đáp ứng toàn diện yêu cầu xây dựng trạm biến áp số, trạm IEC 61850 tại Việt Nam.
