GIẢI PHÁP GIÁM SÁT TRẠM BIẾN ÁP

Trong xu hướng hiện đại hóa lưới điện và chuyển đổi sang mô hình trạm biến áp số, việc xây dựng một hệ thống giám sát tập trung, chính xác và thời gian thực là yêu cầu bắt buộc đối với các trạm 110kV, 220kV và 500kV. NETATECH cung cấp giải pháp giám sát trạm biến áp toàn diện dựa trên nền tảng phần cứng công nghiệp chuyên dụng, đảm bảo khả năng vận hành liên tục 24/7 trong môi trường điện từ khắc nghiệt, đồng thời đáp ứng đầy đủ các tiêu chuẩn quốc tế như IEC 61850, IEC 60870-5-104 và DNP3.

Giải pháp được thiết kế theo kiến trúc phân tầng tiêu chuẩn, trong đó lớp thiết bị hiện trường thực hiện thu thập dữ liệu từ các IED, rơ le bảo vệ, công tơ và cảm biến thông qua các giao thức công nghiệp. Dữ liệu sau đó được truyền về lớp trạm thông qua hệ thống mạng Ethernet công nghiệp có độ tin cậy cao, nơi các máy tính công nghiệp đóng vai trò trung tâm xử lý, lưu trữ và vận hành hệ thống SCADA. Tại đây, toàn bộ dữ liệu được chuẩn hóa, đồng bộ thời gian và xử lý theo thời gian thực trước khi hiển thị lên giao diện HMI và truyền về trung tâm điều khiển.

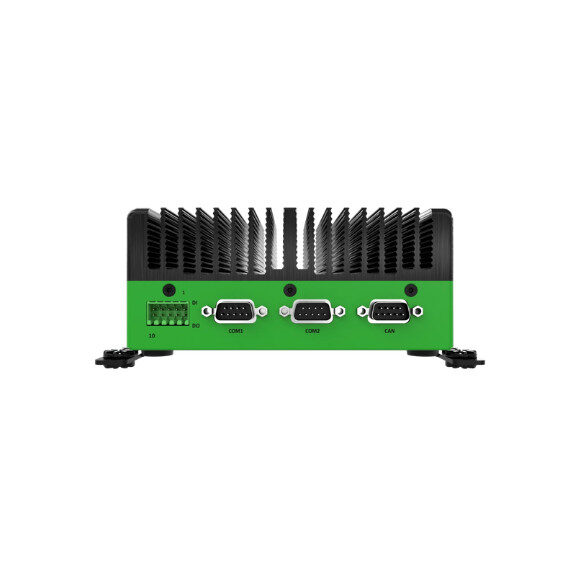

Trọng tâm của giải pháp NETATECH nằm ở việc lựa chọn và tích hợp phần cứng công nghiệp có độ bền cao và khả năng chống chịu môi trường vượt trội. Máy tính công nghiệp không quạt được sử dụng làm SCADA Server hoặc Data Concentrator, với cấu hình mạnh mẽ dựa trên nền tảng Intel Core hoặc Xeon, hỗ trợ đa cổng mạng và khả năng mở rộng linh hoạt. Thiết kế không quạt giúp loại bỏ các điểm hỏng cơ khí, đảm bảo hệ thống hoạt động ổn định trong dải nhiệt độ rộng, đồng thời chống rung và chống nhiễu điện từ – những yếu tố đặc trưng trong môi trường trạm điện.

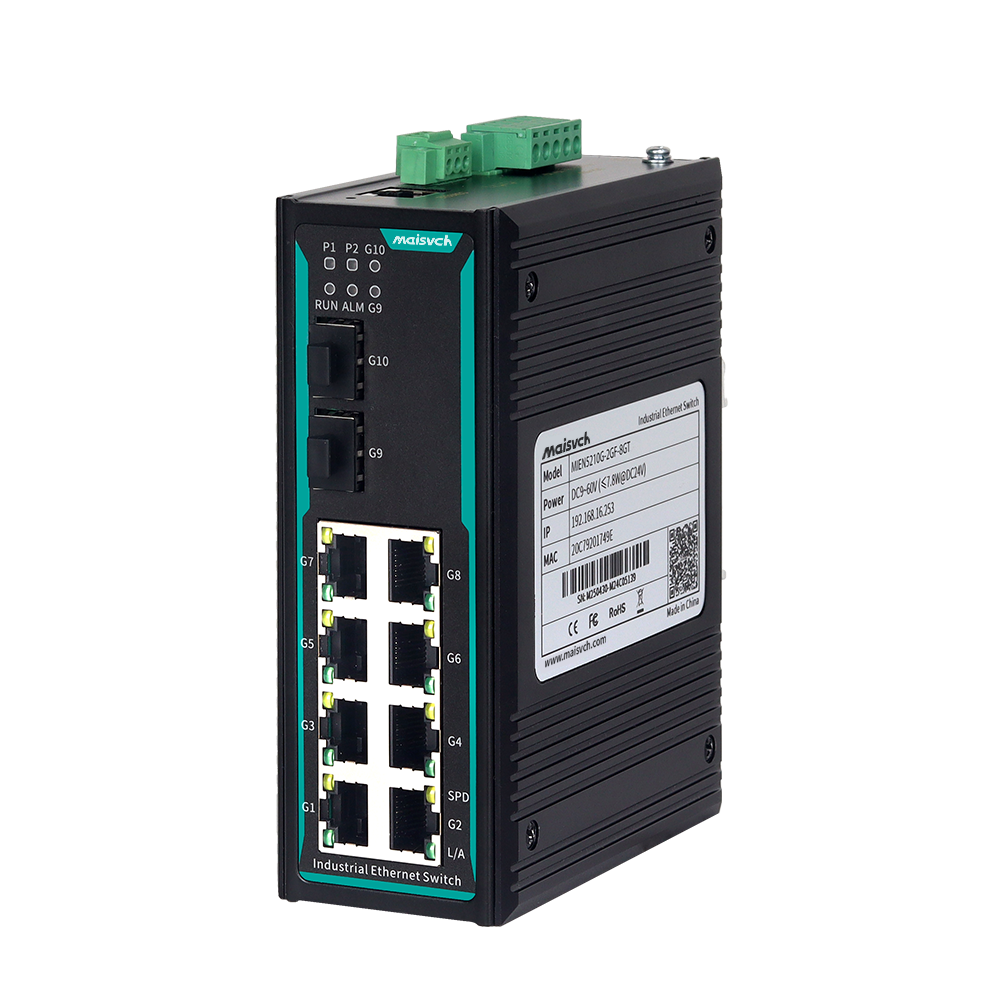

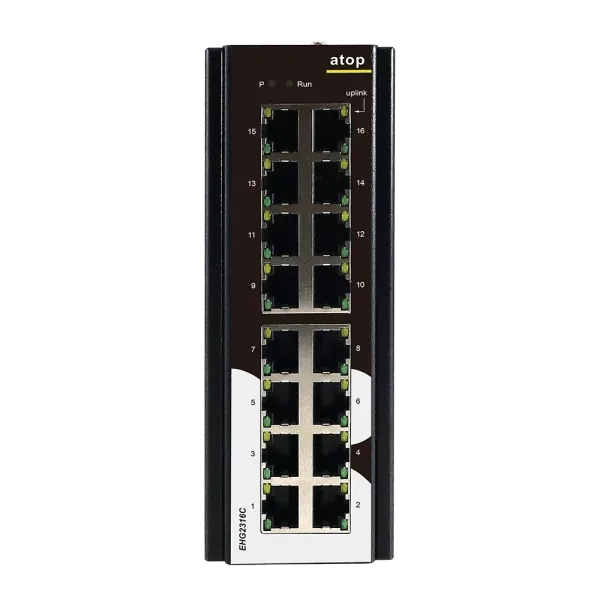

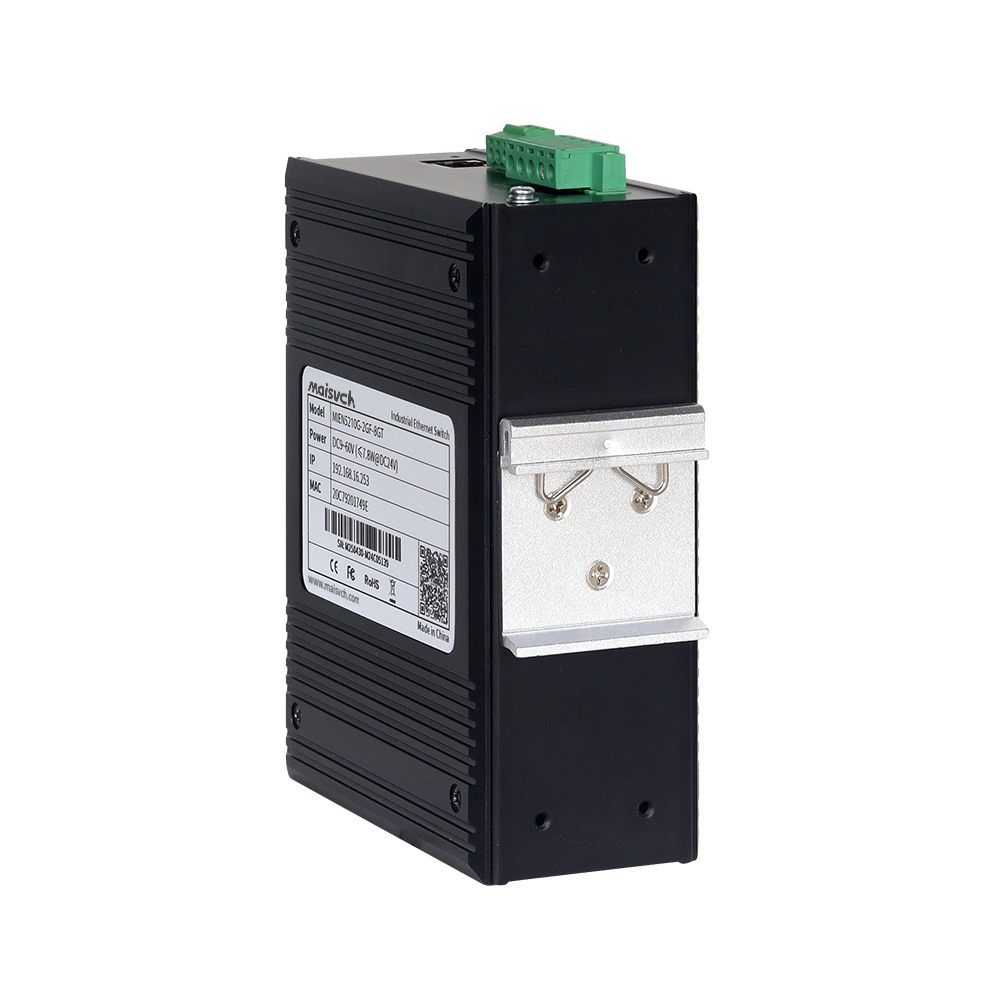

Hệ thống mạng được xây dựng bằng các switch Ethernet công nghiệp đạt chuẩn IEC 61850-3 và IEEE 1613, cho phép vận hành ổn định trong môi trường nhiễu điện từ mạnh. Các switch hỗ trợ cơ chế dự phòng vòng như RSTP, MRP, PRP hoặc HSR, đảm bảo mạng không bị gián đoạn ngay cả khi xảy ra sự cố đứt kết nối. Đặc biệt, khả năng truyền các bản tin GOOSE với độ trễ cực thấp (<4ms) giúp đáp ứng yêu cầu khắt khe của các hệ thống bảo vệ và điều khiển trong trạm biến áp.

Ở lớp giao diện vận hành, các màn hình HMI công nghiệp được triển khai để hiển thị sơ đồ nhất thứ (Single Line Diagram), trạng thái thiết bị, cảnh báo và sự kiện theo thời gian thực. Với thiết kế chuẩn IP65, màn hình có thể hoạt động ổn định trong môi trường bụi, ẩm và nhiệt độ cao, đồng thời cung cấp giao diện trực quan giúp kỹ sư vận hành dễ dàng theo dõi và điều khiển hệ thống.

Để đảm bảo khả năng tích hợp đa hệ thống, NETATECH sử dụng các gateway công nghiệp có khả năng chuyển đổi linh hoạt giữa các giao thức như IEC 61850, Modbus, DNP3 và IEC 104. Thiết bị này không chỉ đóng vai trò cầu nối giữa các thiết bị đa hãng mà còn hỗ trợ xử lý dữ liệu tại biên (edge computing), giảm tải cho hệ thống trung tâm và tối ưu hóa hiệu suất truyền thông. Đồng thời, các tính năng bảo mật như VPN, firewall và phân quyền truy cập được tích hợp nhằm đảm bảo an toàn cho hệ thống trước các nguy cơ tấn công mạng.

Bên cạnh đó, các thành phần phụ trợ như ổ cứng SSD công nghiệp, module quang SFP và bộ nguồn DIN-rail được lựa chọn đồng bộ nhằm đảm bảo tính ổn định và tuổi thọ lâu dài cho toàn hệ thống. Tất cả thiết bị đều được thiết kế để hoạt động liên tục trong điều kiện khắc nghiệt, giảm thiểu tối đa thời gian bảo trì và chi phí vận hành.

Giải pháp giám sát trạm biến áp của NETATECH mang lại nhiều lợi ích vượt trội như nâng cao độ tin cậy vận hành, giảm thiểu sự cố, tăng khả năng giám sát từ xa và tối ưu hóa hiệu suất hệ thống điện. Đồng thời, giải pháp cho phép mở rộng linh hoạt, dễ dàng nâng cấp từ trạm truyền thống lên trạm số mà không cần thay đổi toàn bộ hạ tầng.

Với kinh nghiệm triển khai trong lĩnh vực tự động hóa và hệ thống điện, NETATECH không chỉ cung cấp thiết bị mà còn đồng hành cùng khách hàng trong toàn bộ quá trình từ tư vấn, thiết kế, tích hợp đến vận hành và bảo trì, đảm bảo mang lại một hệ thống giám sát trạm biến áp hiện đại, ổn định và bền vững trong dài hạn.
