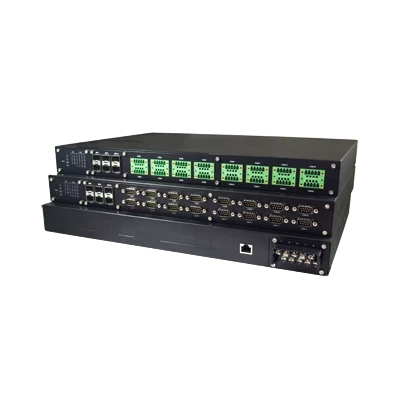

Modbus Gateway hỗ trợ bốn chuẩn giao tiếp phổ biến nhất: RS-232/485/422(*) và Ethernet. Tiện ích cấu hình dễ sử dụng được cung cấp kèm theo Modbus Gateway cho phép nhanh chóng chọn giao diện phần cứng và dễ dàng chuyển sang cơ sở hạ tầng giao tiếp hiện có. Khả năng bảo vệ EMC công nghiệp, tuân thủ IEC61850-3 và khả năng hoạt động ở dải nhiệt độ rộng giúp MB5916A sẵn sàng cho mọi nhiệm vụ.
Bảo mật nhúng nâng cao
MB5916A tích hợp mã hóa VPN IPsec, cho phép bạn truyền dữ liệu an toàn qua internet và ngăn chặn việc điều khiển trái phép các thiết bị nối tiếp của bạn bởi những kẻ xấu.
Chuyển đổi giữa các giao thức Modbus
Modbus Gateway hỗ trợ giao thức Modbus tiêu chuẩn và có khả năng chuyển đổi bất kỳ giao thức Modbus nào giữa Modbus TCP, Modbus RTU và Modbus ASCII cho tất cả các giao diện phần cứng được hỗ trợ. Tất cả điều này đều ở chế độ hai chiều:
Đầu Ethernet và đầu Serial có thể được chọn làm chủ hoặc nô lệ
Định tuyến ID Modbus
Modbus Gateway hỗ trợ nhiều loại giao diện giao tiếp phần cứng, chuyển đổi giao thức Modbus và định tuyến ID Modbus. Do đó, Modbus Gateway có thể tích hợp cấu hình phần cứng Modbus phức tạp hiện có của bạn vào một mạng đơn giản, dễ quản lý.
| Network Interface | |
|---|---|
| Speed | IEEE 802.3 10BaseT IEEE 802.3u 100BaseT(X) – RJ45 version IEEE 802.3u 100Base-FX – SFP version |
| Network mode | Independent IP address (6 ports) or Independent IP address (4 ports) + Unmanaged Switch (3 ports, including LAN4) |
| Connector ports | RJ45 x 6 (RJ45 version) SFP x 6 (SFP version) |
| Serial Interface | |
|---|---|
| Connector | D-Sub9 (DB models, supporting only 5-pin RS-232 mode) or 5.08mm 5-Pin Terminal block (TB Models) |
| Ports | 16 |
| Mode | RS-232/422/485 Software selectable |
| Serial Isolation | 3 kV (Sis versions only) |
| Baud Rate | 1,200 ~ 921,600 bps software selectable |
| Data Bits | 5, 6, 7, 8 software selectable |
| Stop Bits | 1, 2 software selectable |
| Flow Control | None, Xon/Xoff, RTS/CTS |
| Software | |
|---|---|
| Protocols | IPv4, ICMP, TCP, UDP, DHCP Client, SNMPv1,v2c,v3, HTTP, HTTPS, Telnet, RFC2217, 802.1D-2004 RSTP, Security through OpenVPN Client/Server or IPsec VPN (peer-to-peer or peer-to-side) with up to 37.9Mbps VPN throughput, PPTP, and SMTP/TLS |
| Configuration | Atop Management Utility, Web UI, Telnet |
| VirtualCOM | Windows/Linux redirection software |
| Modbus Gateway Supported Modes | Ethernet: Modbus TCP Server/Client(or VCOM); Serial: Modbus RTU/ASCII (master/slave) |
| Maximum number of Modbus clients/slaves | Modbus TCP: Maximum 16 clients; Maximum 32 slave connections |
| Modbus concentrator | Optional – please ask your ATOP Representative |
| Modbus redundant concentrator | Optional – please ask your ATOP Representative |
| Power | Value |
|---|---|
| Rated Supply Voltage | Redundant 24-48 VDC or Redundant 100-240 VAC/ 100-370 VDC (HV Series) |
| Input Voltage Range | Redundant 19.2-52.8 VDC or
Redundant 85-264 VAC/ 100-370 VDC (HV Series) |
| Input Current | 0.73 A @ 24 VDC 0.35 A @ 100 VAC 0.20 A @ 100 VDC |
| Power Consumption | Approximately 20 W (Max) |
| Connector | 10-Pin Terminal Block |
| Power Redundancy | Yes |
| Reverse Polarity Protection | Yes |
| Physical Characteristics | Value |
|---|---|
| Housing | IP30 SPCC housing |
| Dimension (W x H x D) | 440.6 x 44 x 309 mm (1U Rack-mount) |
| Weight | 4,000g |
| Installation | 19’’ Rack-Mount (Kit included) |
| Reset Button | Yes |
| Environmental Limits | |
|---|---|
| Operating Temperature | -40°C~80°C (-40°F~176°F) |
| Storage Temperature | -40°C~85°C (-40°F~185°F) |
| Ambient Relative Humidity | 5%~95%, 55°C (Non-condensing) |
