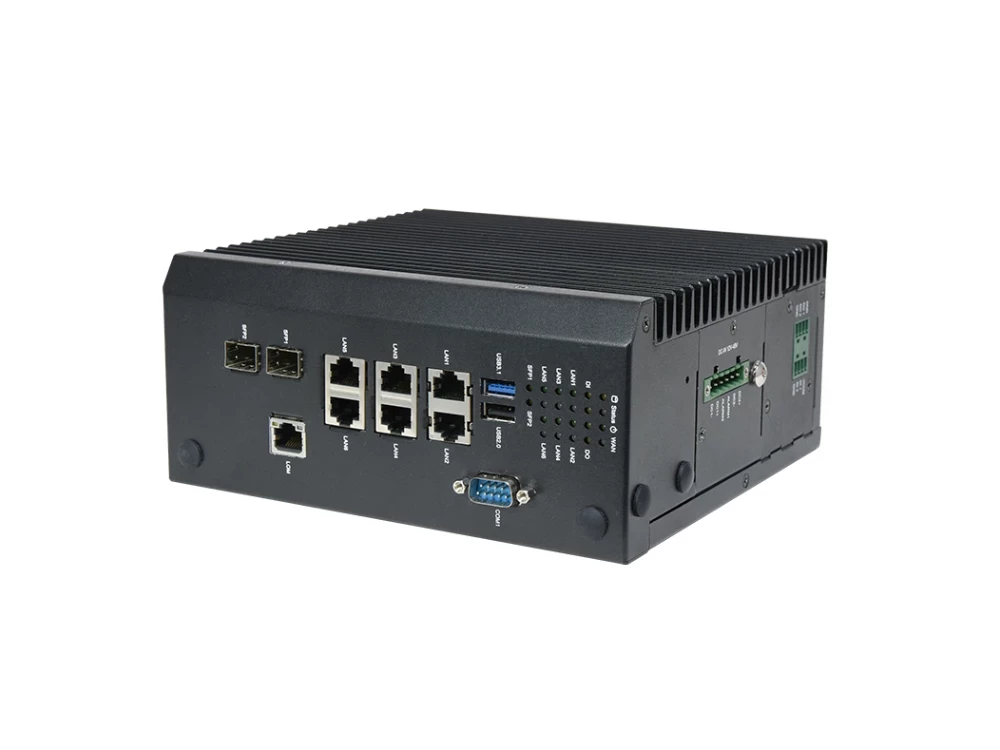

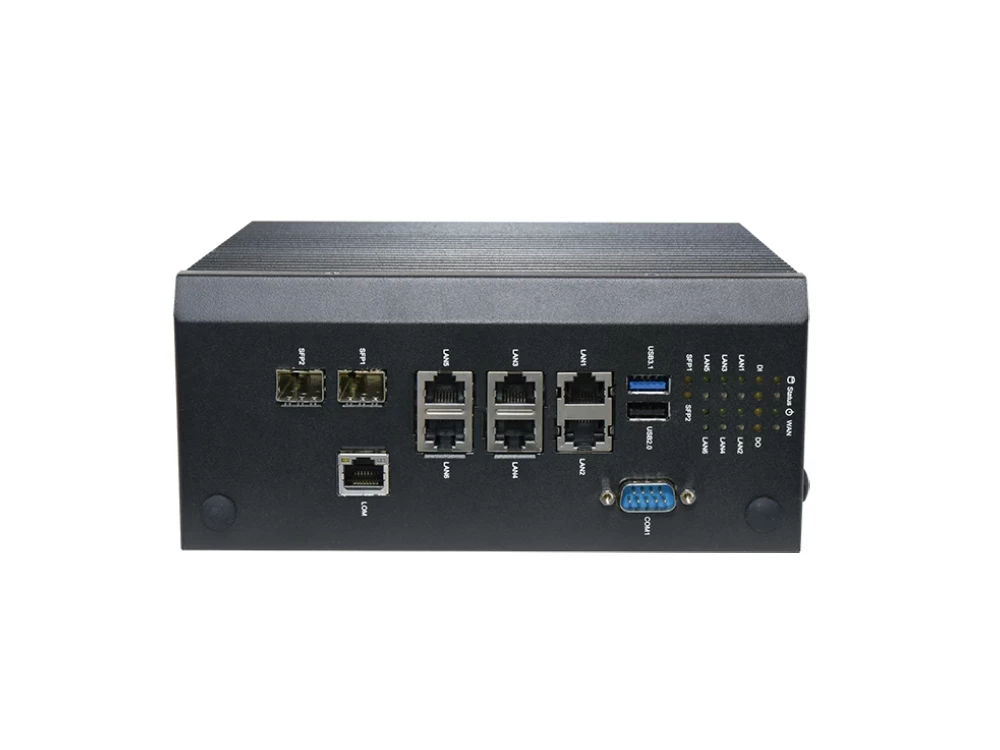

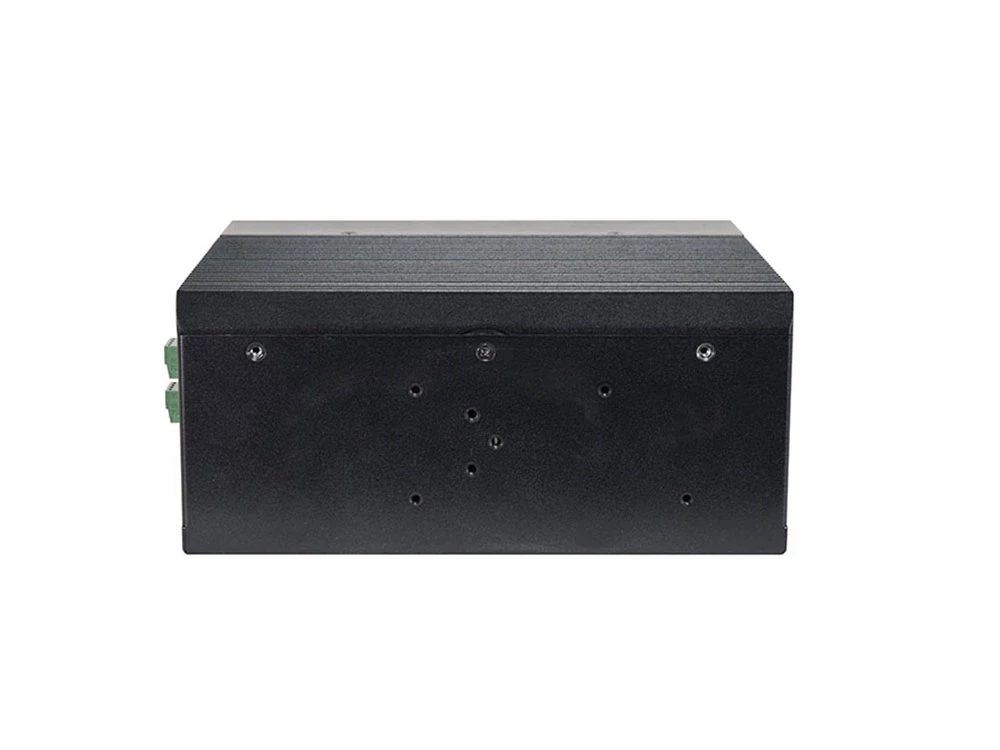

ICS-P371

IEC 61850-3 Wide Temperature Industrial Cybersecurity Gateway

IEC 61850-3 and IEEE 1613 Certified
Certified with IP30 rating for enhanced durability
Intel® Atom™ X6211E/X6413E/X6425E CPU (Elkhart Lake)
6x 100M/1G/2.5 GbE RJ45 with 1 pair bypass, 2x GbE SFP, TPM 2.0, 1x COM, 2x USB, 2x DIO
Chassis Intrusion Detection, TPM 2.0, Optional IPMI support
1x M.2 B-Key For LTE/5G, 1x M.2 E-Key for Wi-Fi module
Dual +12~48Vdc Power Input, Operating Temperature -40~70ºC

Datasheet Báo giá

Mô tả
Đánh giá (0)

ICS-P371 được thiết kế để bảo vệ thông tin truyền thông trong cả lĩnh vực IT và OT. Được trang bị CPU Intel® AtomTM X6211E/X6413E/X6425E (trước đây là Elkhart Lake) cho nền tảng IoT nâng cao và hiệu suất xử lý cao, ICS-P371 sở hữu một số tính năng phần cứng quan trọng, bao gồm công nghệ bypass qua mạng LAN tiên tiến, Phát hiện xâm nhập khung máy và bảo mật phần cứng TPM 2.0 tích hợp. ICS-P371 tuân thủ IEC 61850-3 và IEEE 1613, ngoài ra còn có các cổng I/O rộng rãi hỗ trợ 6 cổng LAN RJ45 100M/1G/2.5 GbE và 2 cổng SFP GbE, 1 cổng COM, 2 cổng USB và 2 cổng DIO. Điện áp nguồn hỗ trợ đầu vào nguồn kép +12~48Vdc. Hệ thống hỗ trợ nguồn điện đầu vào kép +12~48Vdc và hoạt động trong dải nhiệt độ rộng từ -40°C đến 70°C. Toàn bộ thiết kế phần cứng đảm bảo ICS-P371 sẽ không bao giờ bị ngừng hoạt động khi hoạt động trong môi trường nguy hiểm như môi trường OT.

Use Case

Specifications

Processor System
CPU	Intel Atom X6211E/X6413E/X6425E
Frequency	Atom X6211E: 1.3 GHz, Atom X6413E: 1.5 GHz Atom X6425E: 2.0 GHz
Core Number	Atom X6211E: 2, X6413E/X6425E: 4
BIOS	AMI SPI Flash BIOS
Chipset	SoC
Fanless
	Yes
Memory
Technology	DDR4, non ECC & IB-ECC
Max. Capacity	32 GB
Socket	1 x 260-pin SODIMM
Ethernet
Controller	Intel i226IT/i210IS
Speed	RJ45: 100M/1G/2.5Gbps, SFP: 1 Gbs
Interface	6x RJ45, 1x SFP, Optional IPMI ports
Bypass	1 pair LAN1/2 Bypass RJ45 (by SKU)
Storage
Type	SATA
Installation	1 x 2.5” drive bay, 1 x M.2 M Key 2242
Type	SD
Installation	1 x Micro SD reader
Expansion
	1x M.2 B-key 3042/3050/3052, USB 3.0+2.0 for LTE/5G sub6 with dual nano-sim reader, 1x M.2 E-Key for Wi-Fi module
I/O
Serial Port	1 x RS-232, DB9 male
DIO	2 x Isolated DIO
USB	1x USB 3.1 Gen1 5G, 1x USB 2.0 type A
Power-On/Reset Button	Reset button
LED	System Status, Ethernet Status & Programmable LEDs
Watchdog Timer
	Watchdog timer 256 level time interval system reset, software programmable
Power
Power Supply Voltage	Dual +12~48Vdc
Connector	Phoenix contact 6-pin connector with lock
Power Consumption (Idle)	24.2W ~ 31.7W
Power Consumption (Full Load)	41.6W ~ 46.8W
Power Adaptor	None
Environment
Operating Temperature	-40 ~ 70ºC
Storage Temperature	-40 ~ 85ºC
Relative Humidity	5% ~ 95%, non-condensing
Mechanical
Dimension (W x H x D)	87 x 196 x 180 mm
Packaging Dimension	366 x 251 x 150 mm (inner)
Construction	Aluminum + SGCC
Weight	3.4
Mounting	DIN rail mount or optional wall mount
IP Rating	IP30
Driver Support
Microsoft Windows	Windows 10/11 IoT
Linux	Linux Kernel 2.6X or later
Certification
EMC	FCC/CE Class A, UL (IEC-62368), C1D2 (SKU F Only)
Safety	IEC 61850-3, IEEE 1613

Order Information

ICS-P371A	IEC 61850-3 Wide Temperature Industrial Cyber Security Gateway with Intel Atom X6211E processor
ICS-P371B	IEC 61850-3 Wide Temperature Industrial Cyber Security Gateway with Intel Atom X6413E processor
ICS-P371C	IEC 61850-3 Wide Temperature Industrial Cyber Security Gateway with Intel Atom X6425E processor
ICS-P371D	IEC 61850-3 Wide Temp Industrial Cyber Security Gateway with Intel® Atom® X6211E processor, 6x RJ45, 2x SFP LAN Ports, LTE/5G-Sub6 and SATA storage expansion, and Wi-Fi and IPMI module expansion
ICS-P371E	IEC 61850-3 Wide Temp Industrial Cyber Security Gateway with Intel® Atom® X6413E processor, 6x RJ45, 2x SFP LAN Ports, LTE/5G-Sub6 and SATA Storage expansion, and Wi-Fi and IPMI module expansion
ICS-P371F	IEC 61850-3 Wide Temp Industrial Cyber Security Gateway with Intel® Atom® X6425E processor, 6x RJ45, 2x SFP LAN Ports, LTE/5G-Sub6 and SATA Storage expansion, and Wi-Fi and IPMI module expansion
