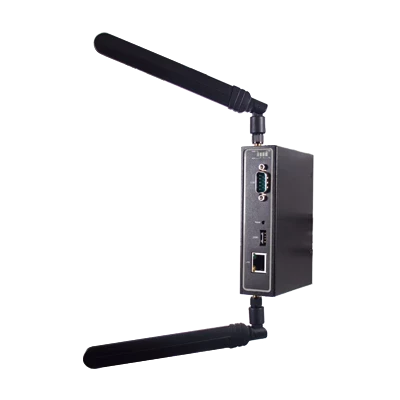

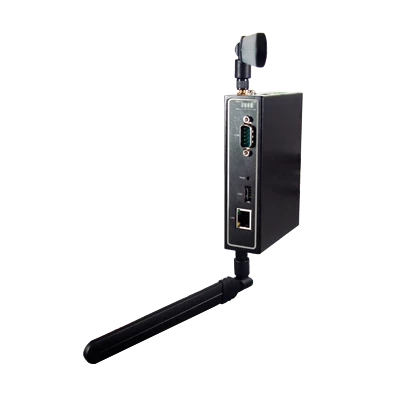

Router 3G/4G hỗ trợ giao thức IEC60870-101/104 cho kết nối SCADA - PG5901B Series

Mô tả sản phẩm
Với kiến ​​trúc mạnh mẽ và phần cứng cấp công nghiệp, PG5901B cung cấp khả năng chuyển đổi giao thức liền mạch cho các thiết bị trong hoạt động mạng công nghiệp. Với cấu trúc chắc chắn, PG5901B được thiết kế để hoạt động trong những ngành công nghiệp đòi hỏi khắt khe nhất – bao gồm phân phối điện, dầu khí, sản xuất và nông nghiệp. Là một Cổng giao thức công nghiệp có độ tin cậy cao và khả năng chịu lỗi tốt, PG5901B còn tích hợp kết nối 3G/4G, lý tưởng cho bất kỳ ngành công nghiệp nào muốn triển khai thiết bị ở các vị trí xa xôi cho hoạt động lưới điện thông minh. Phạm vi kết nối nối tiếp cũng có thể được mở rộng với Ethernet dự phòng của Cổng.

Hiệu năng:
Phần cứng mạnh mẽ, đáng tin cậy của thiết bị sở hữu khả năng bảo vệ EMC cao, hoạt động trong phạm vi nhiệt độ rộng, cùng tính linh hoạt trong lập trình và cài đặt, trong khi hiệu năng tiên tiến bảo vệ dữ liệu của bạn trên Internet bằng các đường hầm VPN IPsec hoặc OpenVPN an toàn, với CPU mạnh mẽ cung cấp mã hóa AES hỗ trợ phần mềm lên đến 37,9Mbps*.

Cấu hình
Thiết bị có thể dễ dàng được cấu hình bằng eNode Designer, một tiện ích thân thiện với người dùng dành cho Windows được xây dựng trên Java. Công cụ này cho phép người dùng gán các giao thức khác nhau cho các cổng khác nhau, xác định cài đặt cổng nối tiếp và xác định các tham số cụ thể của giao thức, chẳng hạn như ánh xạ điểm dữ liệu. eNode sử dụng một tệp dự án để thể hiện toàn bộ hệ thống, với các mô-đun eNode đại diện cho các thiết bị mạng riêng lẻ và các ứng dụng giao thức để cấu hình riêng lẻ – chẳng hạn như xác định nơi thông tin điểm dữ liệu đi vào và đi ra khỏi hệ thống eNode Designer.

Một điểm nổi bật khác của cổng giao thức ATOP là khả năng hỗ trợ đồng thời nhiều giao thức. Khác với các cổng thông thường, vốn yêu cầu định nghĩa trước một giao thức chính và một giao thức phụ riêng biệt, mô hình Giấy phép đầy đủ cho phép người dùng chuyển đổi nhiều giao thức đầu vào trong cơ sở giao thức của chúng tôi thành các giao thức khác tương thích với phía đầu ra, đạt được các chức năng chuyển đổi giao thức mạnh mẽ, hoạt động linh hoạt và bảo trì dễ dàng hơn.

Ứng dụng

Các ngăn xếp giao thức nhúng của cổng giao thức cho phép:

• Chuyển đổi liền mạch
• Quản lý ngoại lệ/lỗi
• Quản lý sự kiện không theo yêu cầu đối với các giao thức cần thiết (chẳng hạn như DNP3)
• Hiệu suất cao
• Chi phí thấp

Trong ví dụ này, một HMI Modbus Serial được kết nối dễ dàng với một IED DNP3 thông qua Protocol Gateway của Atop. Vai trò của HMI chủ là Modbus Serial Master trong khi thiết bị đầu cuối cần truy cập là một DNP3.0 Ethernet Server Slave. Đối với HMI chủ, Protocol Gateway của Atop hoạt động liền mạch như một Modbus Serial Slave, trả lời các lệnh thăm dò và lệnh ghi đến từ bằng cách sử dụng ID Modbus ảo. Đồng thời, Protocol Gateway của Atop hoạt động như một DNP3 Ethernet Client đối với bất kỳ thiết bị đầu cuối nào có địa chỉ DNP3 được ánh xạ tới ID Modbus ảo mà HMI đang truy cập.

CẢNH BÁO:
Tất cả các chức năng cổng được liệt kê trong bảng dữ liệu đều đề cập đến vai trò “Cổng”, chứ không phải “máy chủ” hay “thiết bị phụ” mà cổng được kết nối. Mã sản phẩm (SKU) được hiển thị trong ví dụ này là “MBSS-DNEC” (Modbus Serial Slave to DNP3.0 Ethernet Client).

THÔNG SỐ KỸ THUẬT
