Switch công nghiệp cho trạm điện – Giải pháp truyền thông tin cậy cho hệ thống SCADA và bảo vệ rơ-le

Trong hệ thống trạm điện hiện đại, đặc biệt là các trạm biến áp 110kV, 220kV, việc truyền tải dữ liệu giữa các thiết bị điều khiển, bảo vệ và giám sát đóng vai trò then chốt để đảm bảo an toàn và liên tục vận hành. Một trong những thiết bị quan trọng nhất trong mạng truyền thông trạm điện là switch công nghiệp. Không giống như switch thông thường dùng trong văn phòng, switch công nghiệp cho trạm điện được thiết kế để đáp ứng những tiêu chuẩn khắt khe về độ bền, khả năng chống nhiễu và tính ổn định trong môi trường khắc nghiệt.

Switch công nghiệp cho trạm điện thường đạt chuẩn IEC 61850-3 và IEEE 1613, đảm bảo khả năng hoạt động ổn định trong dải nhiệt độ rộng, chống rung lắc và chịu được nhiễu điện từ (EMI/EMC) mạnh mẽ từ các thiết bị đóng cắt cao áp. Nhờ đó, dữ liệu điều khiển và giám sát được truyền đi với độ trễ cực thấp, giúp hệ thống SCADA phản hồi kịp thời và các rơ-le bảo vệ đưa ra quyết định chính xác trong mili giây.

Một tính năng quan trọng trong switch công nghiệp cho trạm điện là vòng dự phòng (redundancy ring) với thời gian khôi phục mạng dưới 20ms. Công nghệ này cho phép nếu một liên kết hoặc một node mạng gặp sự cố, dữ liệu sẽ tự động chuyển hướng qua tuyến dự phòng mà người vận hành không nhận thấy sự gián đoạn. Điều này đặc biệt quan trọng trong các hệ thống điều khiển thời gian thực, nơi chỉ một giây chậm trễ cũng có thể gây ảnh hưởng đến an toàn lưới điện.

Bên cạnh khả năng truyền dữ liệu tốc độ cao, switch công nghiệp trạm điện còn hỗ trợ giao thức thời gian chính xác PTP (Precision Time Protocol – IEEE 1588) để đồng bộ hóa thời gian giữa các thiết bị trong toàn hệ thống. Việc đồng bộ thời gian ở mức micro-giây là yêu cầu bắt buộc cho việc phân tích sự cố, ghi sự kiện và phối hợp bảo vệ rơ-le. Ngoài ra, nhiều model switch công nghiệp hiện đại còn tích hợp các tính năng bảo mật mạng OT như lọc MAC, VLAN, ACL và mã hóa dữ liệu để bảo vệ hệ thống trước các mối đe dọa an ninh mạng ngày càng phức tạp.

Việc lựa chọn switch công nghiệp phù hợp cho trạm điện cần cân nhắc đến nhiều yếu tố như số lượng cổng, loại cổng (copper hay fiber), tốc độ truyền (Fast Ethernet, Gigabit), khả năng mở rộng module, cũng như tính tương thích với các chuẩn truyền thông công nghiệp như IEC 61850, DNP3 hay Modbus TCP/IP. Các thương hiệu switch công nghiệp hàng đầu cho trạm điện như Westermo, Moxa, Siemens… đều cung cấp giải pháp tối ưu cho từng quy mô và yêu cầu vận hành.

Trong bối cảnh ngành điện đang chuyển đổi số mạnh mẽ, switch công nghiệp chuẩn IEC 61850-3 không chỉ đơn thuần là thiết bị kết nối mạng, mà còn là nền tảng quan trọng để triển khai tự động hóa trạm điện, nâng cao khả năng giám sát từ xa, bảo mật thông tin và tối ưu hóa hiệu suất vận hành. Đầu tư đúng vào hạ tầng mạng với switch công nghiệp chất lượng cao chính là chìa khóa để đảm bảo trạm điện hoạt động an toàn, liên tục và hiệu quả trong nhiều năm.

Cấu trúc mạng IEC 61850 trong trạm điện và vai trò của switch công nghiệp

Trong các trạm điện hiện đại, tiêu chuẩn IEC 61850 đóng vai trò là nền tảng truyền thông và tự động hóa, cho phép các thiết bị bảo vệ, điều khiển và giám sát giao tiếp với nhau một cách thống nhất. Cấu trúc mạng IEC 61850 được thiết kế để đảm bảo độ tin cậy cao, thời gian đáp ứng cực thấp và khả năng mở rộng linh hoạt. Trong cấu trúc này, switch công nghiệp chính là thành phần hạ tầng quan trọng, chịu trách nhiệm truyền tải dữ liệu giữa các lớp thiết bị, đồng bộ thời gian và duy trì tính sẵn sàng của hệ thống.

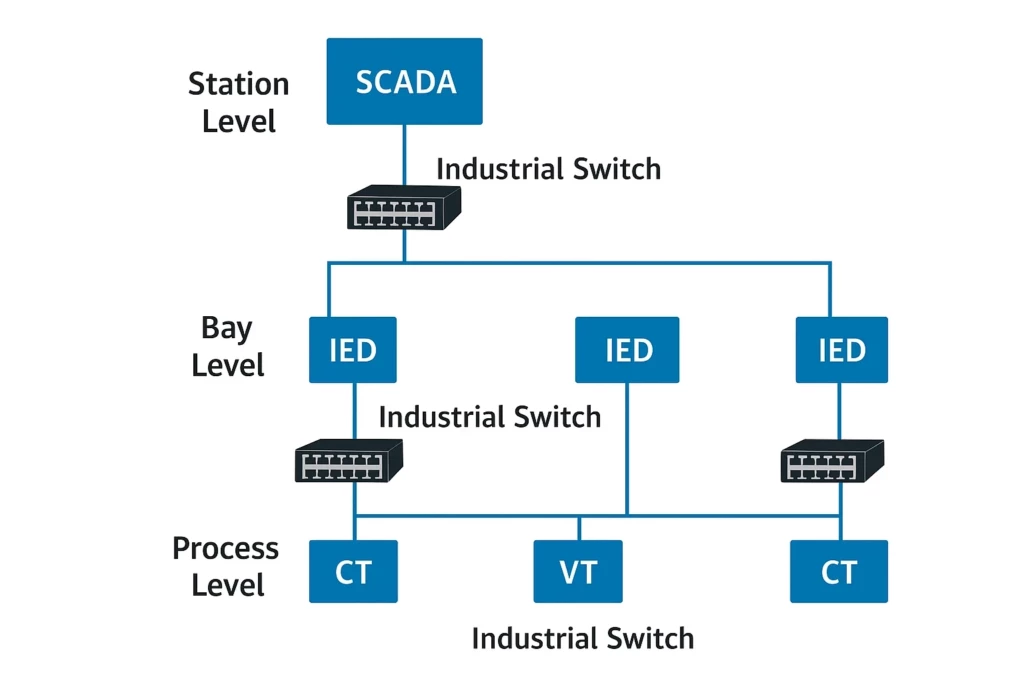

Mạng IEC 61850 trong trạm điện thường được chia thành ba lớp chính: Process Level, Bay Level và Station Level.

Ở Process Level, dữ liệu từ các cảm biến, biến dòng (CT), biến áp đo lường (VT) và các thiết bị điều khiển đóng cắt được truyền về các Intelligent Electronic Devices (IEDs) hoặc Merging Units. Switch công nghiệp ở cấp này phải đáp ứng thời gian trễ cực thấp để đảm bảo tín hiệu GOOSE và Sampled Values (SV) được truyền gần như tức thời.
Bay Level là nơi đặt các IEDs bảo vệ và điều khiển cho từng ngăn lộ. Switch công nghiệp ở cấp này kết nối các IEDs với nhau và với cấp Station Level, đồng thời đảm bảo cơ chế dự phòng vòng ring (redundancy) để mạng vẫn hoạt động khi có sự cố đường truyền.
Ở Station Level, hệ thống SCADA, máy tính điều khiển trung tâm và máy chủ cơ sở dữ liệu nhận dữ liệu từ Bay Level để giám sát, điều khiển toàn trạm. Switch công nghiệp tại đây cần khả năng xử lý dữ liệu lớn, hỗ trợ giao thức bảo mật và quản lý tập trung.

Một yếu tố quan trọng trong cấu trúc mạng IEC 61850 là đồng bộ thời gian chính xác. Các sự kiện trong trạm điện phải được ghi nhận chính xác đến micro-giây để phục vụ phân tích sự cố. Switch công nghiệp hỗ trợ PTP – Precision Time Protocol (IEEE 1588) giúp đồng bộ thời gian giữa tất cả các thiết bị trong mạng. Điều này đặc biệt quan trọng đối với các bản tin Sampled Values và GOOSE, nơi mà độ trễ hoặc sai lệch thời gian có thể dẫn đến sai sót trong hoạt động bảo vệ rơ-le.

Ngoài ra, switch công nghiệp trong môi trường trạm điện cần đạt chuẩn IEC 61850-3 và IEEE 1613, cho khả năng hoạt động ổn định trong dải nhiệt độ từ -40°C đến +75°C, chống rung, chống sốc và chịu được nhiễu điện từ (EMI/EMC) mạnh từ thiết bị đóng cắt cao áp. Nhiều switch công nghiệp cao cấp còn tích hợp cơ chế bảo mật mạng OT, VLAN, ACL, xác thực truy cập và mã hóa lưu lượng để bảo vệ hệ thống trước nguy cơ tấn công mạng ngày càng gia tăng.

Việc thiết kế mạng IEC 61850 với switch công nghiệp phù hợp không chỉ đảm bảo tốc độ, độ tin cậy và khả năng dự phòng, mà còn giúp trạm điện đáp ứng yêu cầu vận hành liên tục 24/7. Đây là nền tảng quan trọng để ngành điện triển khai trạm biến áp không người trực, tối ưu hóa giám sát từ xa và nâng cao độ an toàn cho lưới điện quốc gia.
