HỆ THỐNG QUAN TRẮC CÔNG TRÌNH TRONG ITS

Giải pháp quan trắc công trình trong hệ thống giao thông thông minh (ITS)

Trong kiến trúc giao thông thông minh hiện đại, việc giám sát không chỉ dừng lại ở phương tiện và lưu lượng mà còn mở rộng đến chính hạ tầng giao thông như cầu, đường và hầm. Các công trình này chịu tác động liên tục từ tải trọng, môi trường và thời gian, do đó cần được theo dõi trạng thái vận hành một cách liên tục và chính xác.

Giải pháp quan trắc công trình trong ITS được xây dựng nhằm giám sát các thông số quan trọng như rung động, biến dạng, độ nghiêng và ứng suất kết cấu, từ đó phát hiện sớm các dấu hiệu bất thường và hỗ trợ ra quyết định kịp thời. Đây là một lớp quan trọng trong hệ sinh thái ITS, giúp nâng cao an toàn vận hành và tối ưu công tác bảo trì hạ tầng.

Kiến trúc tổng thể hệ thống

Hệ thống được thiết kế theo mô hình phân lớp, bao gồm lớp thu thập dữ liệu tại hiện trường và lớp xử lý trung tâm, liên kết với nhau thông qua hạ tầng mạng công nghiệp ổn định và linh hoạt.

Tại hiện trường, các cảm biến chuyên dụng được lắp đặt tại các vị trí trọng yếu trên cầu như dầm chính, trụ, gối cầu… Các cảm biến này có thể là cảm biến rung (accelerometer), cảm biến dịch chuyển, cảm biến nghiêng hoặc strain gauge, cung cấp dữ liệu liên tục về trạng thái kết cấu.

Dữ liệu từ cảm biến được thu thập thông qua các thiết bị Industrial Mesh Wi-Fi Serial/Ethernet Device Gateway, đóng vai trò chuyển đổi và truyền dữ liệu từ các chuẩn giao tiếp công nghiệp như RS232/RS485 sang mạng IP. Nhờ công nghệ mesh, các gateway có thể kết nối linh hoạt với nhau, tự động định tuyến và duy trì kết nối ổn định ngay cả khi một node gặp sự cố.

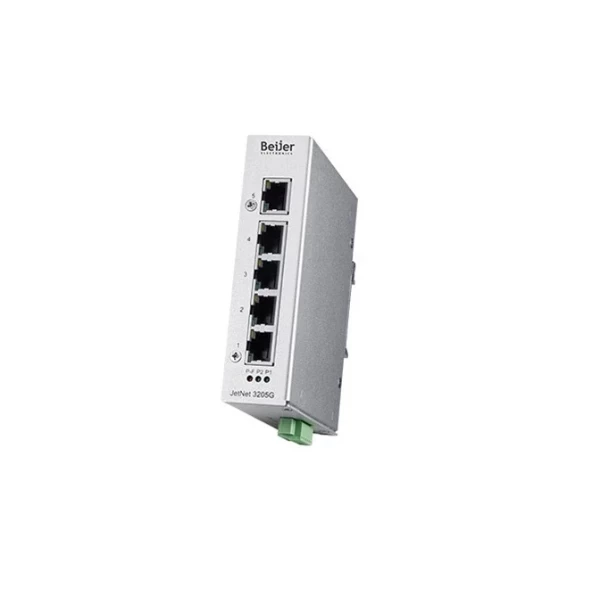

Hạ tầng mạng tại hiện trường được hỗ trợ bởi PoE Switch không quản lý, giúp cấp nguồn và truyền dữ liệu cho các thiết bị như gateway, camera hoặc cảm biến IP thông qua cùng một đường cáp. Trong các trường hợp cần truyền xa hoặc môi trường nhiễu cao, hệ thống có thể tích hợp thêm cáp quang và media converter để đảm bảo độ ổn định tín hiệu.

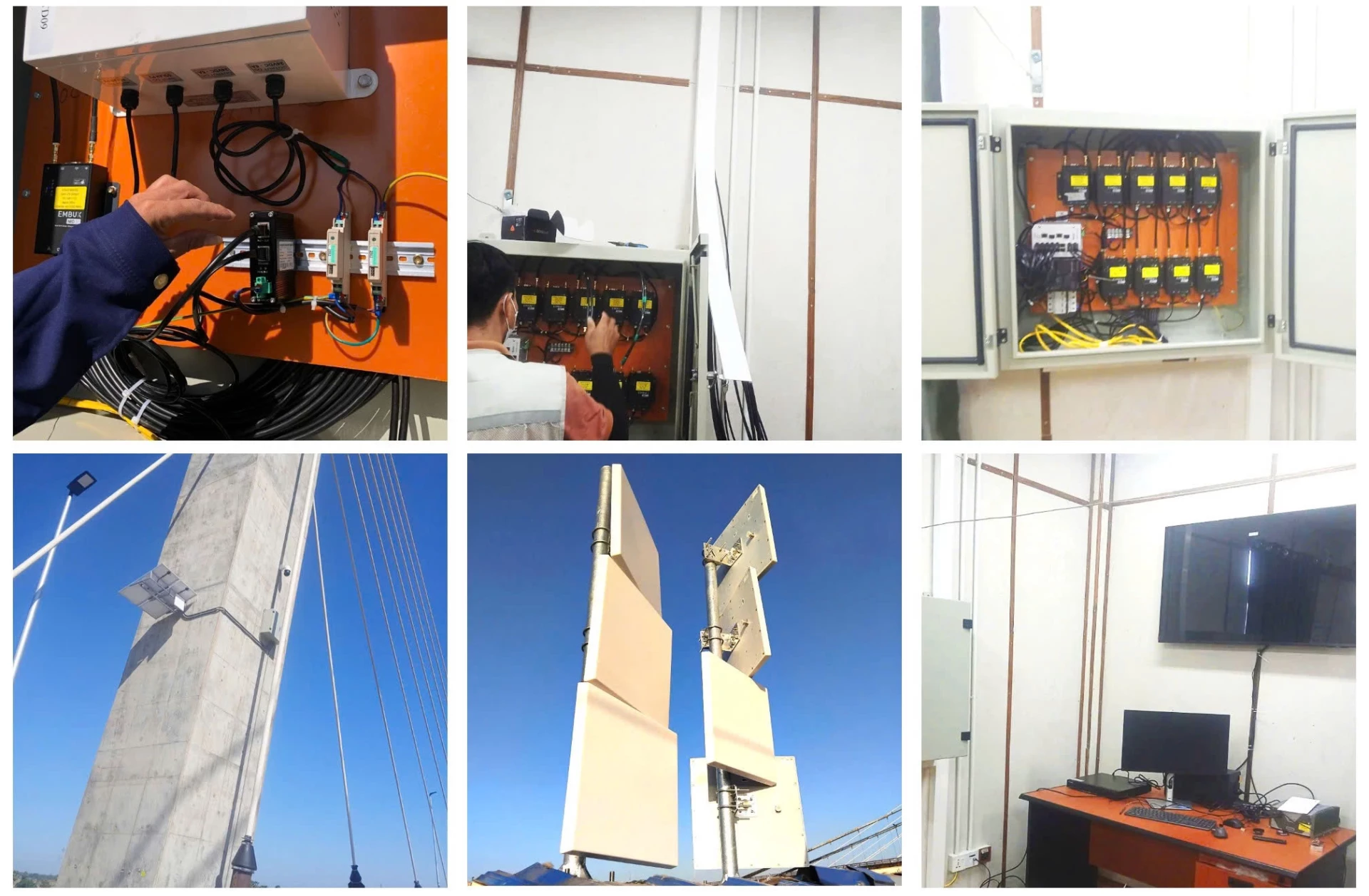

quan trac ct

Trung tâm xử lý và phân tích dữ liệu

Tại lớp trung tâm, máy tính công nghiệp đóng vai trò là bộ xử lý chính của hệ thống. Thiết bị này thu thập dữ liệu từ các gateway, thực hiện các thuật toán xử lý tín hiệu như lọc nhiễu, phân tích dao động và phát hiện bất thường trong thời gian thực.

Nhờ thiết kế chuẩn công nghiệp, máy tính có thể vận hành liên tục 24/7 với độ tin cậy cao, phù hợp với các hệ thống yêu cầu tính sẵn sàng cao như giao thông. Dữ liệu sau khi xử lý có thể được hiển thị trên giao diện giám sát, đồng thời gửi cảnh báo khi các thông số vượt ngưỡng an toàn.

Trong các hệ thống nâng cao, dữ liệu còn được đồng bộ lên nền tảng quản lý tập trung hoặc cloud để phục vụ phân tích dài hạn. Việc tích hợp các thuật toán AI giúp hệ thống có khả năng học từ dữ liệu lịch sử, từ đó dự đoán xu hướng hư hỏng và hỗ trợ bảo trì chủ động.

Tích hợp với hệ thống ITS

Một điểm quan trọng của giải pháp là khả năng tích hợp chặt chẽ với hệ thống giao thông thông minh. Dữ liệu từ hệ thống quan trắc không chỉ phục vụ kỹ thuật mà còn hỗ trợ vận hành giao thông.

Khi phát hiện bất thường như rung động lớn hoặc biến dạng vượt ngưỡng, hệ thống có thể gửi tín hiệu đến trung tâm ITS để kích hoạt các kịch bản điều khiển như cảnh báo trên bảng điện tử (VMS), giảm tốc độ lưu thông hoặc điều hướng phương tiện sang tuyến khác.

Ngoài ra, hệ thống còn có thể kết hợp với camera giao thông và các nền tảng SCADA để tạo thành một giải pháp giám sát tổng thể, nơi dữ liệu về phương tiện và hạ tầng được phân tích đồng thời.

Ưu điểm kỹ thuật của giải pháp

Giải pháp sử dụng kiến trúc phân tán với khả năng xử lý tại edge giúp giảm độ trễ và tăng độ tin cậy. Việc sử dụng Industrial Mesh Wi-Fi giúp triển khai nhanh, linh hoạt và phù hợp với các công trình dài hoặc khó kéo cáp.

Hạ tầng mạng công nghiệp với PoE và cáp quang đảm bảo khả năng truyền dữ liệu ổn định trong môi trường nhiễu cao. Máy tính công nghiệp tại trung tâm giúp xử lý dữ liệu mạnh mẽ và liên tục, đồng thời dễ dàng mở rộng khi hệ thống phát triển.

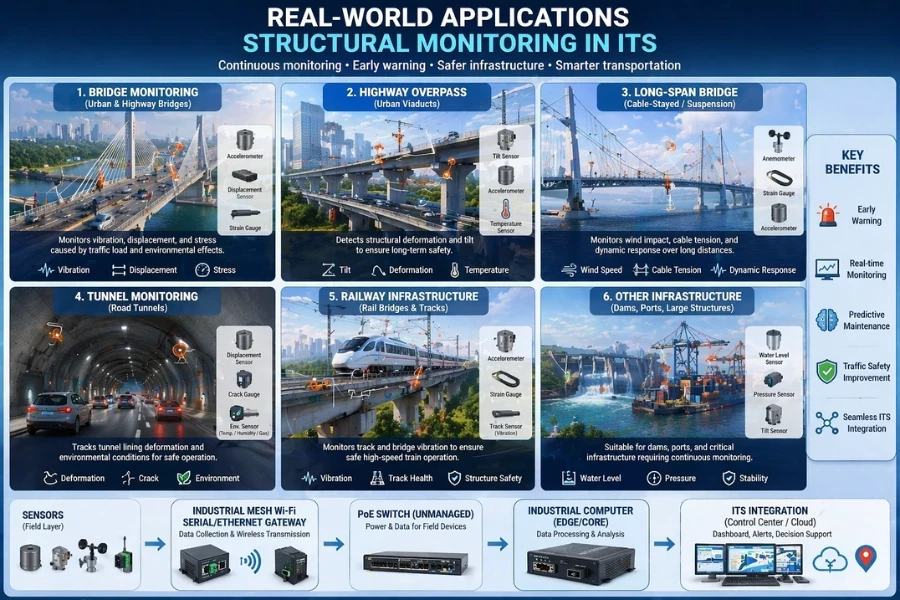

Ứng dụng thực tế của hệ thống quan trắc công trình trong ITS

Trong thực tế triển khai, giải pháp quan trắc công trình không chỉ dừng lại ở việc thu thập dữ liệu mà còn đóng vai trò trực tiếp trong việc đảm bảo an toàn vận hành và tối ưu khai thác hạ tầng giao thông. Tùy theo loại công trình và điều kiện vận hành, hệ thống có thể được ứng dụng theo nhiều kịch bản khác nhau với mức độ tích hợp ITS khác nhau.

quan trac

Ứng dụng quan trắc trong giám sát công trình

  • Đối với các cầu đường và cầu vượt đô thị, hệ thống quan trắc thường tập trung vào việc giám sát rung động và biến dạng kết cấu dưới tác động của lưu lượng phương tiện lớn và liên tục. Trong môi trường đô thị, mật độ xe cao cùng với tải trọng thay đổi liên tục có thể gây ra các dao động vi mô khó nhận biết bằng mắt thường. Hệ thống cảm biến kết hợp với máy tính công nghiệp sẽ phân tích các tín hiệu này theo thời gian thực, từ đó phát hiện các bất thường như tăng biên độ dao động hoặc thay đổi tần số riêng của kết cấu. Những thông tin này có thể được tích hợp với trung tâm ITS để đưa ra cảnh báo sớm hoặc điều chỉnh lưu lượng giao thông khi cần thiết.
  • Trong các tuyến cao tốc hoặc cầu dài vượt sông, yếu tố môi trường như gió, nhiệt độ và tải trọng xe tải nặng có ảnh hưởng lớn đến kết cấu. Hệ thống quan trắc trong trường hợp này không chỉ theo dõi chuyển động mà còn phân tích xu hướng biến dạng theo thời gian dài. Dữ liệu được thu thập liên tục và xử lý tại edge giúp giảm độ trễ, đồng thời cung cấp thông tin cho trung tâm điều hành để đưa ra các quyết định như giới hạn tải trọng hoặc phân luồng giao thông trong điều kiện bất thường. Đây là một bước tiến từ giám sát thụ động sang quản lý chủ động trong hệ thống ITS.
  • Đối với các công trình giao thông trọng điểm như cầu dây văng, cầu treo hoặc các công trình có kết cấu đặc biệt, yêu cầu quan trắc thường ở mức độ chi tiết và chính xác cao hơn. Hệ thống có thể tích hợp nhiều loại cảm biến khác nhau như strain gauge, accelerometer và cảm biến nghiêng để xây dựng một mô hình số hóa trạng thái kết cấu theo thời gian thực. Khi kết hợp với các thuật toán phân tích nâng cao hoặc AI, hệ thống có khả năng nhận diện các dấu hiệu xuống cấp trước khi xảy ra sự cố, từ đó hỗ trợ công tác bảo trì dự đoán.
  • Ngoài lĩnh vực cầu đường, giải pháp còn được mở rộng sang các công trình hầm giao thông, nơi điều kiện vận hành phức tạp hơn do không gian kín, độ ẩm cao và yêu cầu an toàn nghiêm ngặt. Trong môi trường này, hệ thống quan trắc có thể kết hợp giám sát biến dạng kết cấu với các thông số môi trường như nhiệt độ, độ ẩm và khí độc. Dữ liệu được truyền qua mạng mesh hoặc cáp quang về trung tâm, nơi máy tính công nghiệp xử lý và tích hợp với hệ thống ITS để cảnh báo và điều phối giao thông trong các tình huống khẩn cấp.
  • Trong lĩnh vực đường sắt, đặc biệt là đường sắt đô thị hoặc đường sắt cao tốc, hệ thống quan trắc được sử dụng để theo dõi độ ổn định của cầu đường sắt, ray và nền móng. Các rung động do tàu chạy với tốc độ cao có thể ảnh hưởng đến kết cấu theo thời gian. Việc giám sát liên tục giúp phát hiện sớm các sai lệch và đảm bảo an toàn vận hành. Khi tích hợp với hệ thống điều hành giao thông đường sắt, dữ liệu quan trắc có thể được sử dụng để điều chỉnh tốc độ tàu hoặc lên kế hoạch bảo trì.
  • Ngoài ra, giải pháp còn phù hợp với các công trình hạ tầng khác như bến cảng, đập thủy điện hoặc các kết cấu chịu tải lớn. Điểm chung của các ứng dụng này là yêu cầu giám sát liên tục, độ tin cậy cao và khả năng hoạt động trong môi trường khắc nghiệt. Việc sử dụng máy tính công nghiệp kết hợp với hạ tầng mạng công nghiệp giúp hệ thống duy trì ổn định và dễ dàng mở rộng khi cần thiết.

Tổng thể, hệ thống quan trắc công trình khi được tích hợp vào ITS không chỉ giúp “nhìn thấy” trạng thái của hạ tầng mà còn biến dữ liệu đó thành hành động cụ thể trong vận hành giao thông. Đây chính là yếu tố tạo nên một hệ thống giao thông thông minh thực sự, nơi cả phương tiện và hạ tầng đều được giám sát và điều khiển một cách đồng bộ.
