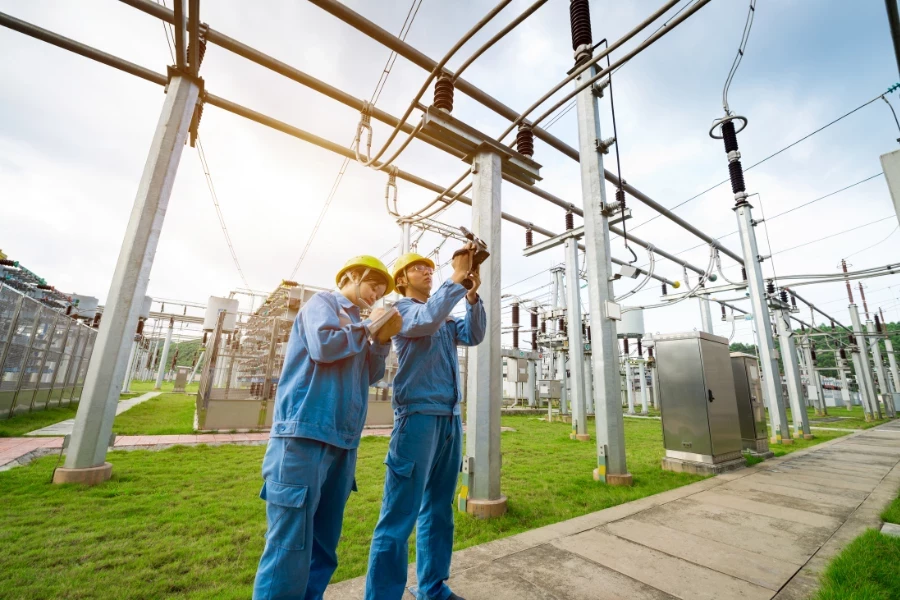

Tổng quan về truyền thông trong trạm điện
Trong kỷ nguyên chuyển đổi số ngành điện, hệ thống truyền thông trong trạm điện không còn là thành phần phụ trợ mà đã trở thành hạ tầng cốt lõi quyết định đến độ ổn định và an toàn của toàn bộ hệ thống. Mọi dữ liệu trao đổi giữa các thiết bị IED (Intelligent Electronic Device) và hệ thống điều khiển đều mang tính chất “mission-critical”, nơi mà chỉ một gói tin bị mất cũng có thể dẫn đến sai lệch vận hành hoặc sự cố nghiêm trọng.
Khác với môi trường IT thông thường, trạm điện là môi trường cực kỳ khắc nghiệt với mức nhiễu điện từ cao, điều kiện nhiệt độ và độ ẩm biến động, cùng yêu cầu vận hành liên tục 24/7. Điều này đòi hỏi hệ thống mạng phải đạt được độ tin cậy gần như tuyệt đối, với các tiêu chí như không mất gói tin (zero packet loss), độ trễ xác định và khả năng dự phòng tức thời.
Thách thức của mạng Ethernet trong trạm điện
Môi trường EMC khắc nghiệt
Các thiết bị trong trạm điện phải hoạt động trong môi trường có nhiễu điện từ (EMC) rất cao do các hoạt động đóng cắt thiết bị cao áp. Điều này có thể gây ảnh hưởng trực tiếp đến tín hiệu truyền thông nếu thiết bị không được thiết kế chuyên dụng.
Yêu cầu độ sẵn sàng cực cao
Hệ thống điện không cho phép downtime. Vì vậy, hạ tầng truyền thông phải đảm bảo:
- Hoạt động liên tục 24/7
- Không gián đoạn khi xảy ra sự cố
- Khả năng phục hồi gần như tức thời
Dữ liệu thời gian thực
Các ứng dụng trong trạm điện như bảo vệ, điều khiển và giám sát yêu cầu dữ liệu phải được truyền theo thời gian thực với độ trễ cực thấp và ổn định.
Chuẩn IEC 61850 – Nền tảng của trạm điện số
Kiến trúc Station Bus và Process Bus
IEC 61850 là tiêu chuẩn quốc tế cho tự động hoá trạm điện, định nghĩa rõ cách các thiết bị giao tiếp với nhau:
- Station Bus (IEC 61850-8-1): Kết nối giữa IED và hệ thống SCADA
- Process Bus (IEC 61850-9-2): Truyền dữ liệu đo lường từ cảm biến
Kiến trúc này giúp giảm thiểu dây dẫn vật lý, tăng tính linh hoạt và dễ mở rộng hệ thống.
Tiêu chuẩn IEC 61850-3 cho thiết bị mạng
IEC 61850-3 quy định các yêu cầu đối với thiết bị truyền thông trong trạm điện:
- Khả năng chống nhiễu điện từ cao
- Hoạt động ổn định trong môi trường điện lực
- Phân loại Class 1 và Class 2 theo mức độ khắt khe
IEEE 1613 – Độ bền và độ tin cậy
Bên cạnh IEC 61850-3, tiêu chuẩn IEEE 1613 đảm bảo:
- Độ bền cơ học cao
- Khả năng chịu nhiệt tốt
- Hoạt động ổn định trong dài hạn
Thiết bị truyền thông cho trạm điện
Switch công nghiệp đạt chuẩn IEC 61850-3
Các switch chuyên dụng cho trạm điện cần đáp ứng:
- Zero packet loss
- Hỗ trợ Gigabit / 10G
- Layer 2 / Layer 3
- Tích hợp bảo mật mạng
Các dòng switch hiệu năng cao đáp ứng Class 2 phù hợp cho trạm điện lớn, trong khi các model nhỏ gọn DIN-rail phù hợp cho tủ điện hạn chế không gian.

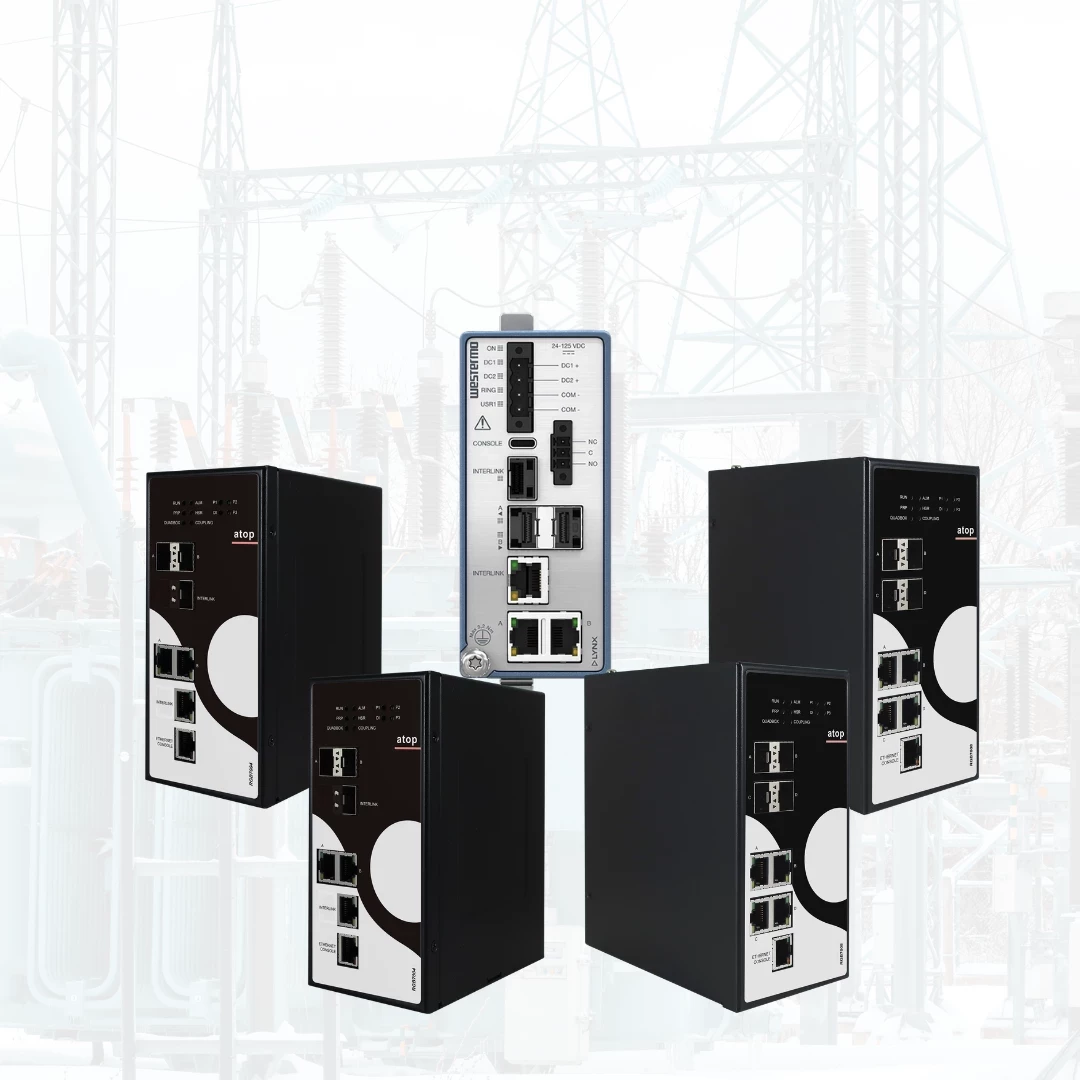

Redundancy Box – Thiết bị dự phòng chuyên dụng
Redundancy Box là thành phần quan trọng giúp triển khai:
- PRP / HSR
- Zero failover
- Truyền thông không gián đoạn
Edge Computing trong trạm điện
Xu hướng hiện nay là tích hợp Edge Computing để:
- Xử lý dữ liệu tại chỗ
- Giảm tải hệ thống trung tâm
- Tăng cường bảo mật
Các server công nghiệp rugged với thiết kế fanless và hỗ trợ ảo hóa đang được triển khai ngày càng nhiều.
Hệ thống truyền thông trong trạm điện đóng vai trò nền tảng trong việc đảm bảo vận hành an toàn và liên tục của lưới điện. Việc áp dụng các tiêu chuẩn như IEC 61850-3 và IEEE 1613, kết hợp với các công nghệ dự phòng tiên tiến như PRP, HSR sẽ giúp xây dựng một hạ tầng mạng có độ tin cậy cao, đáp ứng các yêu cầu khắt khe của ngành điện hiện đại. Đây chính là bước đi quan trọng để tiến tới một hệ thống lưới điện thông minh, linh hoạt và bền vững trong tương lai.
