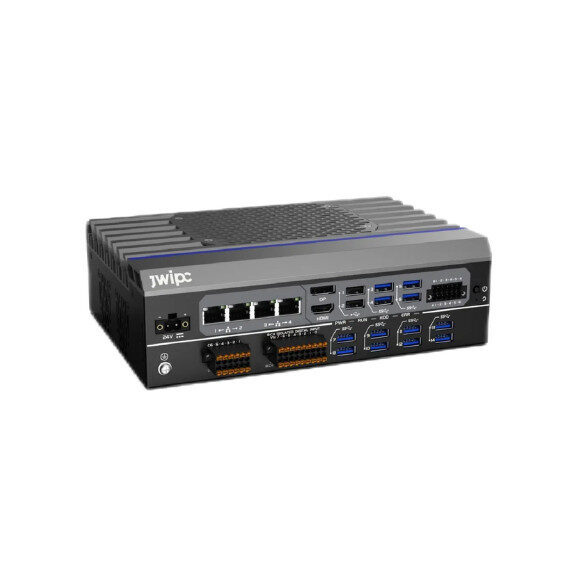

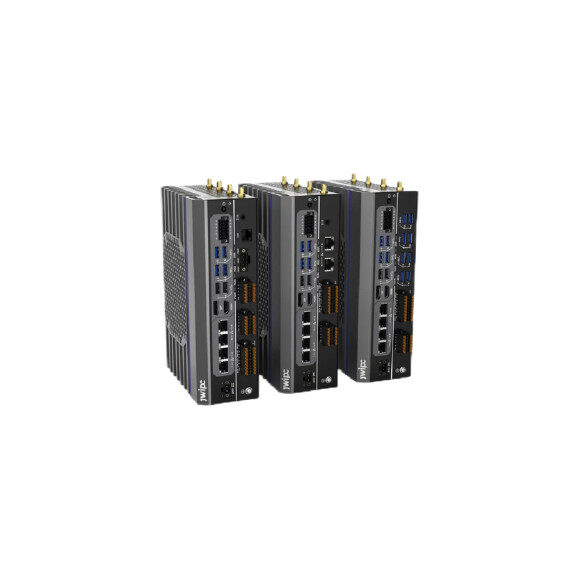

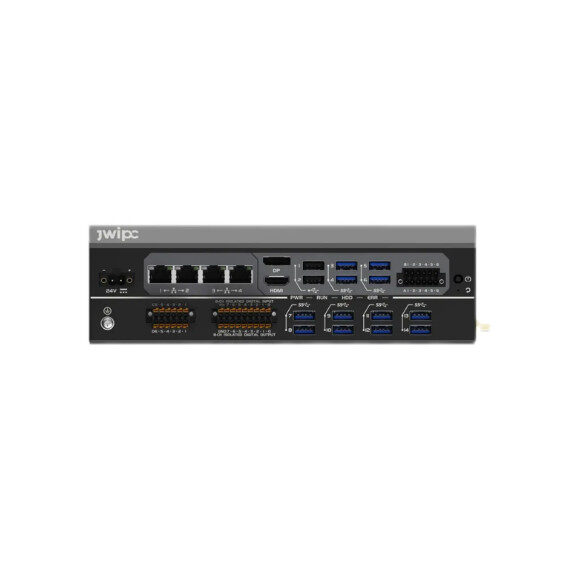

PAS-7513 là dòng máy tính BOX PC hiệu năng cao, được thiết kế chuyên cho các hệ thống machine vision, tự động hóa và điều khiển công nghiệp cần năng lực xử lý mạnh cùng khả năng kết nối và mở rộng linh hoạt. Thiết bị sử dụng socket LGA1700, hỗ trợ bộ xử lý Intel® Core™ i9/i7/i5/i3 và G-series thế hệ 12/13, TDP lên đến 65W, kết hợp 2 khe DDR5-SODIMM dual-channel tối đa 64GB để đáp ứng các tác vụ xử lý hình ảnh và dữ liệu chuyên sâu. PAS-7513 hỗ trợ 2 màn hình DP + HDMI, có thể xuất hình độc lập hoặc đồng thời, cùng hệ thống giao tiếp gồm 4 cổng USB 3.0, 2 USB 2.0, 2 RS-485/RS-232 và 1 CAN Bus. Đặc biệt, thiết bị được trang bị 4 cổng Gigabit Ethernet, trong đó có 2 cổng Intel i226-V tốc độ 2.5GbE, đáp ứng nhu cầu truyền dữ liệu tốc độ cao từ camera và các thiết bị mạng công nghiệp. Về khả năng mở rộng, PAS-7513 hỗ trợ M.2 NVMe PCIe x4 cho SSD, M.2 dành cho module 4G/5G, cùng các tùy chọn I/O mở rộng cho COM, USB và GPIO. Tích hợp TPM 2.0 và thiết kế hỗ trợ môi trường nhiệt độ rộng, PAS-7513 là nền tảng BOX PC phù hợp cho hệ thống machine vision, kiểm tra chất lượng bằng hình ảnh, robot công nghiệp, dây chuyền tự động hóa và các ứng dụng Edge Computing trong nhà máy.
|
System |
Processor |
Intel LGA1700 12th&13th Gen i9/i7/i5/i3/G CPU,TDP 65W |
|
Chipset |
H610 |
|
|
BIOS |
AMI UEFI BIOS |
|
|
GPU |
Intel CPU integrated Gen.12 Graphics Engines |
|
|
Memory |
2xDDR5 4800MHz SO-DIMM, up to 64GB |
|
|
OS |
Windows10, Windows11,Linux, Ubuntu 21.04及以上 |
|
|
I/O Interface |
USB |
Mainboard: 4xUSB 3.0, 2xUSB 2.0
I/O card: 8xUSB 3.0（supporting POE） |
|
COM |
2*COM RS485/232（Integrated with CAN on the 12Pin Phoenix terminal）
I/O card: 2x RS232/485/422（Design of Magnetic isolation) |
|
|
CAN |
1*CAN ,integrated with COM on 2x6Pin Phoenix terminals |
|
|
GPIO |
Optocoupler isolation 16 bit digital I/O（8 inputs，8 outputs） |
|
|
LED |
1xPWR,1xRUN,1xHDD,1xERR |
|
|
Expansion |
M.2 |
Mainboard:
1xM.2 Key B Socket (3042/3052) support 4G/5G |
|
Display |
Graphics Processor |
Intel®UHD Graphics 730-770 |
|
Interface |
1xDP，Up to 3840 x 2160 @60Hz
1xHDMI，Up to 4096 ×2160 @60Hz |
|
|
Storage |
Storage Device |
1xM.2 Key M Socket (2242/2280,NVME) |
|
Audio |
Audio IC |
Realtek ALC897 |
|
Audio Interface |
1 (Mic-in,Line-out) |
|
|
Ethernet |
LAN |
4xIntel GbE LAN (1xi219V, 2xi226V, 1xi210AT) |
|
Interface |
4xRJ45 |
|
|
Power |
Power Input |
24V, DC-in |
|
Power Interface |
2Pin Phoenix Terminal |
|
|
Others |
Watchdog Timer |
Programmable 255 levels timer interval, from 1 to 255 sec |
|
TPM |
TPM2.0，Onboard encryption chip SLB9670 |
|
|
Mechanical |
Dimensions |
230mm(L)×165mm(W)×71.5mm(H) |
|
Weight |
4.68KG |
|
|
Mounting |
Desk/Wall-mounting, Din rail mounting |
|
|
Environment |
Operating Temp. |
-40℃~55℃ |
|
Storage Temp. |
-40℃~85℃ |
|
|
Humidity |
0~90% Humidity, non-condensing |
|
|
Shock |
SSD: 15G, IEC 60068-2-27, half sine, 11ms duration |
|
|
Vibration |
SSD: 2Grms, IEC 60068-2-64, random，5~500Hz，1 hr/axis |
