Trong quá trình thiết kế hạ tầng mạng công nghiệp, một trong những quyết định quan trọng nhất mà kỹ sư phải đối mặt là lựa chọn giữa media converter và switch công nghiệp. Đây không chỉ là bài toán về thiết bị, mà còn liên quan trực tiếp đến kiến trúc mạng, độ tin cậy hệ thống, chi phí đầu tư và khả năng mở rộng trong tương lai.
Nhiều hệ thống gặp vấn đề không phải vì thiết bị kém chất lượng, mà vì lựa chọn sai ngay từ đầu: dùng media converter khi cần switch, hoặc ngược lại. Bài viết này sẽ phân tích sâu từ góc độ kỹ thuật và triển khai thực tế để giúp kỹ sư đưa ra quyết định đúng.
Bản chất khác biệt: Converter vs Switching
Media converter và switch công nghiệp phục vụ hai mục tiêu hoàn toàn khác nhau trong mạng. Media converter là thiết bị lớp vật lý (Layer 1), nhiệm vụ chính là chuyển đổi môi trường truyền dẫn từ điện sang quang hoặc ngược lại. Nó không xử lý logic mạng, không định tuyến, không quản lý lưu lượng.
Ngược lại, switch công nghiệp hoạt động ở lớp 2 (Layer 2) hoặc cao hơn, có khả năng:
- Học địa chỉ MAC
- Chuyển mạch frame
- Quản lý VLAN
- Điều phối lưu lượng
Hiểu đơn giản, media converter là “cầu nối tín hiệu”, còn switch là “bộ điều phối giao thông mạng”.
Khi nào Bộ chuyển đổi quang điện Media Converter là lựa chọn tối ưu?
Media converter phát huy hiệu quả cao nhất trong các bài toán truyền dẫn đơn giản, có topology rõ ràng và yêu cầu kết nối điểm-điểm (point-to-point). Về bản chất, đây là thiết bị chuyển đổi lớp vật lý (Layer 1), nhiệm vụ chính là biến đổi tín hiệu điện Ethernet trên cáp đồng sang tín hiệu quang trên sợi fiber và ngược lại. Vì không thực hiện chức năng chuyển mạch, học địa chỉ MAC hay xử lý lưu lượng, media converter thường được ưu tiên trong các hệ thống cần độ ổn định cao, ít cấu hình và chi phí triển khai thấp.
Kết nối point-to-point
Nếu hệ thống chỉ cần kết nối giữa hai điểm, ví dụ:
- Camera → phòng điều khiển
- PLC → trung tâm SCADA
- Tủ điện A → tủ điện B
thì media converter là giải pháp rất phù hợp. Trong các mô hình này, luồng dữ liệu thường đi theo một tuyến cố định, không cần phân nhánh phức tạp và không yêu cầu các chức năng quản trị mạng nâng cao.
Về mặt kỹ thuật, media converter phù hợp vì:
- Không cần bảng MAC table để chuyển tiếp frame
- Không phát sinh overhead cấu hình VLAN, STP hay QoS
- Độ trễ gần như bằng không vì thiết bị chỉ thực hiện chuyển đổi tín hiệu
- Ít thành phần xử lý hơn nên xác suất lỗi logic thấp
Bảng dưới đây cho thấy vì sao media converter thường được chọn trong các kết nối đơn giản:
| Tiêu chí | Media Converter | Switch Công Nghiệp |
|---|---|---|
| Kiểu kết nối phù hợp | Point-to-point | Point-to-multipoint, ring, star |
| Cấu hình | Gần như không cần | Có thể cần cấu hình VLAN, QoS, redundancy |
| Độ phức tạp triển khai | Thấp | Trung bình đến cao |
| Chi phí đầu tư ban đầu | Thấp hơn | Cao hơn |
| Khả năng mở rộng | Hạn chế | Tốt |
Trong các hệ thống này, việc sử dụng switch có thể bị xem là “overkill” vì nhiều chức năng của switch không được khai thác hết, trong khi chi phí và độ phức tạp lại tăng lên.
Mở rộng khoảng cách truyền
Khi cần kéo mạng vượt quá 100m, tức giới hạn vật lý phổ biến của Ethernet trên cáp đồng xoắn đôi, media converter kết hợp với cáp quang trở thành giải pháp hiệu quả. Cáp quang cho phép truyền tín hiệu ở khoảng cách rất xa mà không bị ảnh hưởng bởi suy hao điện trở như cáp đồng, đồng thời giữ được chất lượng tín hiệu tốt hơn trong môi trường công nghiệp.
Về mặt truyền dẫn, media converter giúp:
- Chuyển đổi tín hiệu điện sang tín hiệu quang để truyền xa hàng km
- Giảm suy hao tín hiệu trên đường truyền
- Loại bỏ nhu cầu dùng repeater nhiều tầng
- Duy trì tốc độ truyền ổn định ở khoảng cách dài
Một số yếu tố kỹ thuật cần lưu ý khi mở rộng khoảng cách:
- Loại sợi quang: single-mode hay multi-mode
- Bước sóng truyền: thường là 850nm, 1310nm hoặc 1550nm
- Suy hao tuyến quang: bao gồm suy hao trên sợi, đầu nối, mối hàn
- Công suất phát và độ nhạy thu của module quang
- Link budget tổng thể của tuyến
Bảng so sánh nhanh giữa cáp đồng và cáp quang:
| Tiêu chí | Cáp đồng Ethernet | Cáp quang |
|---|---|---|
| Khoảng cách tối đa thực tế | Khoảng 100m | Từ vài trăm mét đến hàng chục km |
| Chịu nhiễu EMI/RFI | Kém hơn | Rất tốt |
| Suy hao theo khoảng cách | Cao hơn | Thấp hơn |
| Cách ly điện | Không có | Có |
| Phù hợp môi trường công nghiệp | Hạn chế | Rất phù hợp |
Môi trường nhiễu cao
Trong nhà máy có biến tần, motor công suất lớn, tủ điện trung thế hoặc các thiết bị đóng cắt công suất cao, nhiễu điện từ (EMI) và nhiễu tần số vô tuyến (RFI) là vấn đề rất nghiêm trọng. Các xung nhiễu này có thể gây lỗi frame, mất gói, suy giảm chất lượng tín hiệu hoặc làm gián đoạn truyền thông giữa các thiết bị điều khiển.
Media converter kết hợp fiber giúp giải quyết bài toán này nhờ đặc tính truyền dẫn quang:
- Tín hiệu quang không bị ảnh hưởng bởi từ trường
- Không tạo vòng lặp điện giữa hai đầu kết nối
- Cách ly điện hoàn toàn giữa các khu vực
- Giảm nguy cơ nhiễu xuyên dẫn từ cáp nguồn sang cáp tín hiệu
Trong thực tế, đây là lý do media converter thường được dùng ở:
- Khu vực gần biến tần (VFD)
- Dây chuyền có động cơ công suất lớn
- Trạm bơm, trạm xử lý nước
- Khu vực ngoài trời có sét lan truyền hoặc chênh lệch điện thế đất
Nếu xét theo góc nhìn kỹ sư, media converter là lựa chọn tối ưu khi bài toán ưu tiên:
- Kết nối đơn giản
- Khoảng cách xa
- Môi trường nhiễu cao
- Không cần quản trị mạng phức tạp
Bộ chuyển đổi Media Converter
Bộ chuyển đổi Media Converter
Beijer Electronics
Bộ chuyển đổi Media Converter
Bộ chuyển đổi Media Converter
JetCon 3401G – Bộ chuyển đổi quang điện 10/100/1000Base-TX sang 100/1000Base-FX
Beijer Electronics
Beijer Electronics
JetCon 1301-m – Bộ chuyển đổi quang điện 10/100M, SC Multi-mode 2km
Maisvch Media Converter
IMC311G Series – Bộ chuyển đổi quang điện Gigabit fiber port
Khi nào bắt buộc phải dùng Switch Công Nghiệp?
Switch trở nên bắt buộc khi hệ thống vượt qua mức “kết nối đơn giản” và bắt đầu xuất hiện các yêu cầu về phân phối lưu lượng, quản lý mạng, dự phòng đường truyền hoặc mở rộng topology. Khác với media converter chỉ chuyển đổi tín hiệu, switch công nghiệp hoạt động ở Layer 2, có khả năng học địa chỉ MAC, chuyển tiếp frame thông minh và kiểm soát lưu lượng giữa nhiều thiết bị.
Nhiều thiết bị cần kết nối
Nếu một node cần kết nối nhiều thiết bị, ví dụ:
- Nhiều camera tại một điểm
- Nhiều PLC trong cùng tủ
- Hệ thống cảm biến phân tán
- Nhiều HMI, IO module hoặc thiết bị fieldbus gateway
thì switch là lựa chọn hợp lý hơn. Media converter không có khả năng gom nhiều luồng dữ liệu từ nhiều cổng vào một miền chuyển mạch chung. Nó chỉ xử lý một đường truyền vào và một đường truyền ra theo mô hình chuyển đổi đơn giản.
Về mặt kiến trúc mạng, switch cho phép:
- Tập trung nhiều thiết bị đầu cuối vào một điểm
- Phân phối lưu lượng theo địa chỉ MAC
- Giảm số lượng đường uplink cần thiết
- Tối ưu hóa bố trí tủ mạng và cáp
Yêu cầu quản lý mạng
Trong các hệ thống lớn, đặc biệt là nhà máy tự động hóa, giao thông thông minh hoặc hạ tầng năng lượng, việc quản lý mạng không chỉ dừng ở kết nối vật lý mà còn bao gồm giám sát, phân đoạn và ưu tiên lưu lượng. Khi đó, switch công nghiệp cung cấp các tính năng mà media converter không thể đáp ứng, chẳng hạn:
- VLAN để phân đoạn mạng logic
- QoS để ưu tiên gói tin quan trọng như SCADA, PLC hoặc video realtime
- SNMP để giám sát trạng thái thiết bị từ xa
- Port mirroring để phân tích lưu lượng
- IGMP snooping để tối ưu multicast
- Link aggregation để tăng băng thông hoặc dự phòng
Bảng dưới đây cho thấy sự khác biệt về khả năng quản trị:
| Tính năng | Media Converter | Switch Công Nghiệp |
|---|---|---|
| VLAN | Không hỗ trợ | Hỗ trợ |
| QoS | Không hỗ trợ | Hỗ trợ |
| SNMP | Không hỗ trợ | Hỗ trợ |
| Port mirroring | Không hỗ trợ | Hỗ trợ |
| IGMP snooping | Không hỗ trợ | Hỗ trợ |
| Link aggregation | Không hỗ trợ | Hỗ trợ |
Hệ thống cần redundancy
Các topology như ring hoặc mesh thường được triển khai trong hệ thống yêu cầu tính sẵn sàng cao. Khi một nhánh mạng bị đứt, hệ thống vẫn phải tự động chuyển sang đường dự phòng mà không làm gián đoạn truyền thông. Đây là yêu cầu phổ biến trong:
- Nhà máy lớn
- Hệ thống giao thông
- Trạm điện
- Hạ tầng giám sát an ninh quy mô lớn
Switch công nghiệp hỗ trợ các cơ chế như:
- RSTP/MSTP để chống loop và phục hồi đường truyền
- MRP để phục hồi nhanh trong mạng công nghiệp
- ERPS hoặc các cơ chế ring proprietary tùy hãng
- Dual power input để tăng độ sẵn sàng nguồn
Media converter đơn lẻ không thể đảm nhiệm vai trò này vì nó không có logic dự phòng đường truyền. Nếu một tuyến bị đứt, kết nối sẽ mất hoàn toàn.
So sánh chi tiết theo góc nhìn kỹ sư
1. Kiến trúc mạng
Media converter phù hợp với topology tuyến tính (linear), nơi dữ liệu đi từ điểm A đến điểm B theo một tuyến cố định. Đây là mô hình đơn giản, dễ triển khai nhưng hạn chế về mở rộng.
Switch hỗ trợ nhiều kiểu kiến trúc hơn:
- Star topology: nhiều thiết bị tập trung về một switch trung tâm
- Ring topology: tăng khả năng dự phòng
- Hybrid topology: kết hợp nhiều mô hình để tối ưu chi phí và hiệu năng
Bảng so sánh kiến trúc mạng:
| Tiêu chí | Media Converter | Switch Công Nghiệp |
|---|---|---|
| Topology phù hợp | Linear, point-to-point | Star, ring, hybrid |
| Khả năng gom nhiều node | Không | Có |
| Hỗ trợ dự phòng đường truyền | Không | Có |
| Phù hợp hệ thống mở rộng | Hạn chế | Tốt |
Nếu hệ thống có khả năng mở rộng trong tương lai, switch luôn là lựa chọn an toàn hơn vì nó tạo nền tảng linh hoạt cho việc bổ sung thiết bị mới mà không phải thay đổi toàn bộ kiến trúc.
2. Độ tin cậy hệ thống
Media converter có ít thành phần xử lý hơn nên ít phát sinh lỗi logic. Đây là ưu điểm lớn trong các hệ thống đơn giản vì giảm nguy cơ cấu hình sai hoặc lỗi phần mềm. Tuy nhiên, thiết bị này không có cơ chế redundancy nội tại, không có failover và không thể tự phục hồi khi đường truyền chính gặp sự cố.
Switch công nghiệp, đặc biệt là các dòng được thiết kế cho môi trường mission-critical, có thể:
- Dự phòng link
- Tự động chuyển mạch khi mất kết nối
- Giám sát trạng thái cổng
- Kết hợp nguồn dự phòng kép
- Hỗ trợ cơ chế ring recovery nhanh
Bảng so sánh độ tin cậy:
| Tiêu chí | Media Converter | Switch Công Nghiệp |
|---|---|---|
| Số lớp xử lý | Thấp | Cao hơn |
| Nguy cơ lỗi cấu hình | Rất thấp | Cao hơn nếu cấu hình phức tạp |
| Hỗ trợ failover | Không | Có |
| Hỗ trợ redundancy | Không | Có |
| Phù hợp hệ thống critical | Chỉ ở mức đơn giản | Rất phù hợp |
Trong hệ thống critical, switch có lợi thế rõ rệt vì không chỉ truyền dữ liệu mà còn đảm bảo tính liên tục của dịch vụ.
3. Độ trễ (latency)
Media converter gần như không thêm độ trễ đáng kể vì nó chỉ thực hiện chuyển đổi tín hiệu ở lớp vật lý. Độ trễ phát sinh chủ yếu đến từ quá trình chuyển đổi điện-quang và quang-điện, thường rất nhỏ và khó nhận thấy trong đa số ứng dụng công nghiệp.
Switch có thể gây thêm độ trễ do:
- Buffering khi lưu lượng cao
- Xử lý frame ở lớp 2
- Tắc nghẽn cổng khi nhiều thiết bị truyền đồng thời
- Cơ chế kiểm soát lưu lượng hoặc QoS
Tuy nhiên, với switch công nghiệp chất lượng cao, độ trễ vẫn nằm trong ngưỡng chấp nhận được cho hầu hết ứng dụng tự động hóa. Vấn đề không nằm ở việc switch có độ trễ hay không, mà là độ trễ đó có phù hợp với yêu cầu thời gian thực của hệ thống hay không.
Bảng so sánh latency:
| Tiêu chí | Media Converter | Switch Công Nghiệp |
|---|---|---|
| Độ trễ xử lý | Rất thấp | Thấp đến trung bình |
| Ảnh hưởng bởi tải mạng | Gần như không | Có thể tăng khi tải cao |
| Phù hợp realtime đơn giản | Có | Có |
| Phù hợp mạng nhiều luồng | Không tối ưu | Tốt hơn |
4. Chi phí đầu tư
Media converter thường có giá thấp hơn và triển khai nhanh hơn vì không yêu cầu cấu hình phức tạp. Đây là lựa chọn kinh tế cho các tuyến truyền dẫn đơn giản hoặc các điểm kết nối rời rạc.
Switch công nghiệp có giá cao hơn do tích hợp nhiều tính năng hơn, phần cứng mạnh hơn và khả năng quản trị tốt hơn. Tuy nhiên, khi đánh giá chi phí, không nên chỉ nhìn vào giá mua ban đầu mà phải xét tổng chi phí sở hữu (TCO), bao gồm:
- Chi phí downtime khi hệ thống gián đoạn
- Chi phí bảo trì và vận hành
- Chi phí mở rộng trong tương lai
- Chi phí nhân sự cấu hình và giám sát
- Chi phí thay thế khi topology thay đổi
Bảng so sánh chi phí:
| Tiêu chí | Media Converter | Switch Công Nghiệp |
|---|---|---|
| Giá thiết bị ban đầu | Thấp | Cao hơn |
| Chi phí cấu hình | Gần như không có | Có thể đáng kể |
| Chi phí vận hành | Thấp | Trung bình |
| Chi phí mở rộng | Cao nếu phải thay đổi kiến trúc | Thấp hơn |
| TCO dài hạn | Tốt cho hệ thống nhỏ | Tốt cho hệ thống lớn |
5. Khả năng mở rộng
Media converter gần như không mở rộng được theo nghĩa kiến trúc mạng. Khi số lượng thiết bị tăng lên, bạn sẽ phải bổ sung thêm converter, thêm tuyến cáp hoặc thay đổi toàn bộ mô hình kết nối. Điều này làm tăng độ phức tạp và có thể tạo ra bottleneck.
Switch cho phép:
- Thêm node dễ dàng
- Tích hợp hệ thống mới mà không thay đổi backbone
- Phân tầng mạng theo core, distribution, access
- Mở rộng theo từng giai đoạn đầu tư
Bảng so sánh khả năng mở rộng:
| Tiêu chí | Media Converter | Switch Công Nghiệp |
|---|---|---|
| Thêm thiết bị mới | Khó | Dễ |
| Mở rộng topology | Hạn chế | Tốt |
| Phù hợp hệ thống tăng trưởng | Không tối ưu | Rất phù hợp |
| Khả năng tái cấu trúc mạng | Thấp | Cao |
Đề xuất ứng dụng thực tế
Case 1: Hệ thống camera bãi xe
- 20 camera phân bố rải rác
- Khoảng cách từ 500m đến 2km
- Một số camera đặt ngoài trời, chịu ảnh hưởng của thời tiết và nhiễu điện
Giải pháp tối ưu thường là:
- Media converter tại mỗi camera hoặc cụm camera xa
- Switch công nghiệp tại trung tâm hoặc các điểm tập trung
- Cáp quang làm backbone giữa các khu vực
Mô hình này là hybrid architecture, tận dụng ưu điểm của cả hai thiết bị: media converter để kéo xa và switch để gom nhiều luồng dữ liệu.
Case 2: Nhà máy sản xuất
- Nhiều PLC, HMI, robot công nghiệp và thiết bị IO
- Yêu cầu truyền thông ổn định, có thể mở rộng theo dây chuyền
- Có nhiều khu vực nhiễu cao do biến tần và motor
Giải pháp phù hợp:
- Switch công nghiệp làm backbone chính
- Media converter cho các nhánh xa hoặc khu vực cách ly điện
- Ring topology nếu cần redundancy
Trong trường hợp này, switch là thiết bị trung tâm vì nó xử lý được nhiều node và hỗ trợ quản trị mạng. Media converter chỉ đóng vai trò kéo dài tuyến truyền dẫn ở những đoạn đặc biệt.

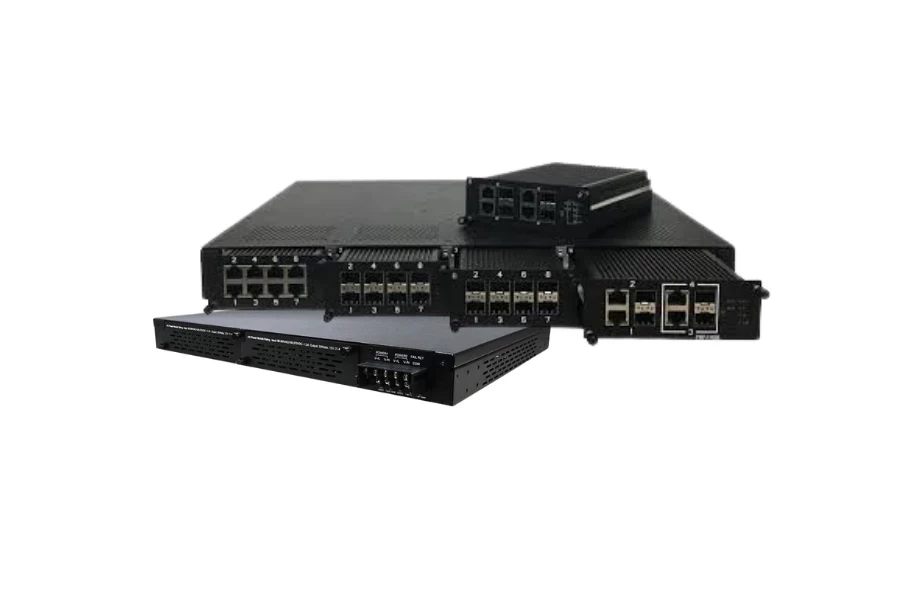

Case 3: Trạm điện
Yêu cầu:
- Độ tin cậy cực cao
- Thời gian phục hồi khi lỗi phải rất ngắn
- Redundancy bắt buộc
- Khả năng giám sát và cảnh báo từ xa
Giải pháp:
- Switch công nghiệp hỗ trợ ring topology
- Nguồn dự phòng kép
- Giao thức phục hồi nhanh như RSTP/MRP/ERPS tùy hệ thống
Trong môi trường này, không nên dùng media converter đơn lẻ cho các tuyến quan trọng vì nó không đáp ứng được yêu cầu dự phòng và quản lý sự cố.
***Sai lầm thiết kế phổ biến
Dùng converter thay switch
Đây là lỗi thường gặp khi kỹ sư cố gắng tiết kiệm chi phí ban đầu nhưng không đánh giá đúng nhu cầu hệ thống. Hậu quả có thể là:
- Không mở rộng được khi số lượng thiết bị tăng
- Khó quản lý lưu lượng
- Dễ nghẽn mạng tại một điểm
- Phải thay đổi kiến trúc sau này, gây tốn kém hơn nhiều
Lạm dụng switch
Ngược lại, trong các hệ thống rất đơn giản, việc dùng switch quá nhiều có thể làm:
- Tăng chi phí đầu tư không cần thiết
- Làm hệ thống phức tạp hơn mức cần thiết
- Tăng thời gian cấu hình và bảo trì
- Tạo thêm điểm lỗi không cần thiết
Không tính đến tương lai
Nhiều hệ thống ban đầu chỉ có vài camera hoặc vài PLC, nhưng sau đó mở rộng nhanh chóng. Nếu ngay từ đầu chọn media converter cho toàn bộ hệ thống mà không tính đến khả năng tăng trưởng, kiến trúc sẽ sớm trở thành bottleneck. Khi đó, việc nâng cấp sẽ tốn kém hơn rất nhiều so với thiết kế đúng ngay từ đầu.
Mô hình kết hợp tối ưu
Trong thực tế, giải pháp tốt nhất thường không phải chọn một trong hai, mà là kết hợp hợp lý giữa media converter và switch công nghiệp.
Kiến trúc phổ biến:
- Core: switch công nghiệp trung tâm
- Edge gần: switch nhỏ tại các cụm thiết bị
- Edge xa: media converter cho các tuyến kéo dài hoặc khu vực nhiễu cao
Mô hình này giúp:
- Tối ưu chi phí đầu tư
- Đảm bảo hiệu năng truyền dẫn
- Dễ mở rộng theo từng giai đoạn
- Giảm rủi ro khi thay đổi topology
Bảng mô hình kết hợp:
| Tầng mạng | Thiết bị phù hợp | Vai trò |
|---|---|---|
| Core | Switch công nghiệp | Điều phối lưu lượng chính |
| Distribution | Switch công nghiệp nhỏ | Gom nhóm thiết bị |
| Access xa | Media Converter | Kéo dài tuyến truyền dẫn |
| Khu vực nhiễu cao | Media Converter + Fiber | Cách ly và chống nhiễu |
Checklist quyết định cho kỹ sư
Trước khi chọn thiết bị, hãy trả lời các câu hỏi sau:
- Hệ thống có bao nhiêu node cần kết nối?
- Có cần mở rộng trong tương lai không?
- Có yêu cầu redundancy hoặc failover không?
- Có cần quản lý mạng, VLAN hoặc QoS không?
- Khoảng cách truyền thực tế là bao xa?
- Môi trường có nhiễu điện từ cao không?
- Có yêu cầu giám sát từ xa hoặc SNMP không?
- Hệ thống có phải chạy 24/7 với độ sẵn sàng cao không?
Nếu:
- Hệ thống đơn giản, point-to-point, ít node → chọn media converter
- Hệ thống nhiều node, cần quản lý và dự phòng → chọn switch
- Hệ thống vừa có tuyến xa vừa có nhiều thiết bị → kết hợp cả hai
Xu Hướng Tương Lai
Switch công nghiệp đang ngày càng tích hợp nhiều tính năng hơn như:
- PoE++ để cấp nguồn cho camera, AP hoặc thiết bị edge
- Time Sensitive Networking (TSN) cho ứng dụng thời gian thực
- Edge computing để xử lý dữ liệu ngay tại mạng biên
- Các cơ chế bảo mật mạng nâng cao
Trong khi đó, media converter cũng đang tiến hóa theo hướng:
- Tích hợp managed features
- Hỗ trợ giám sát trạng thái link
- Tích hợp cảnh báo lỗi quang
- Tối ưu cho môi trường công nghiệp khắc nghiệt
Ranh giới giữa hai thiết bị đang dần thu hẹp ở một số tính năng phụ trợ, nhưng vai trò cốt lõi vẫn khác biệt: media converter là thiết bị chuyển đổi lớp vật lý, còn switch là thiết bị điều phối lưu lượng mạng. Vì vậy, lựa chọn đúng vẫn phải dựa trên kiến trúc hệ thống và yêu cầu vận hành thực tế.
—————————————————————
Không có câu trả lời “đúng tuyệt đối” cho việc chọn media converter hay switch công nghiệp. Quyết định đúng phụ thuộc vào kiến trúc hệ thống, quy mô triển khai và yêu cầu vận hành. Media converter là giải pháp đơn giản, hiệu quả cho kết nối điểm-điểm. Switch công nghiệp là nền tảng cho các hệ thống mạng phức tạp, có khả năng mở rộng và quản trị. Một kỹ sư giỏi không chọn thiết bị theo thói quen, mà chọn dựa trên bài toán thực tế. Và trong nhiều trường hợp, giải pháp tối ưu nhất chính là sự kết hợp thông minh giữa cả hai.
