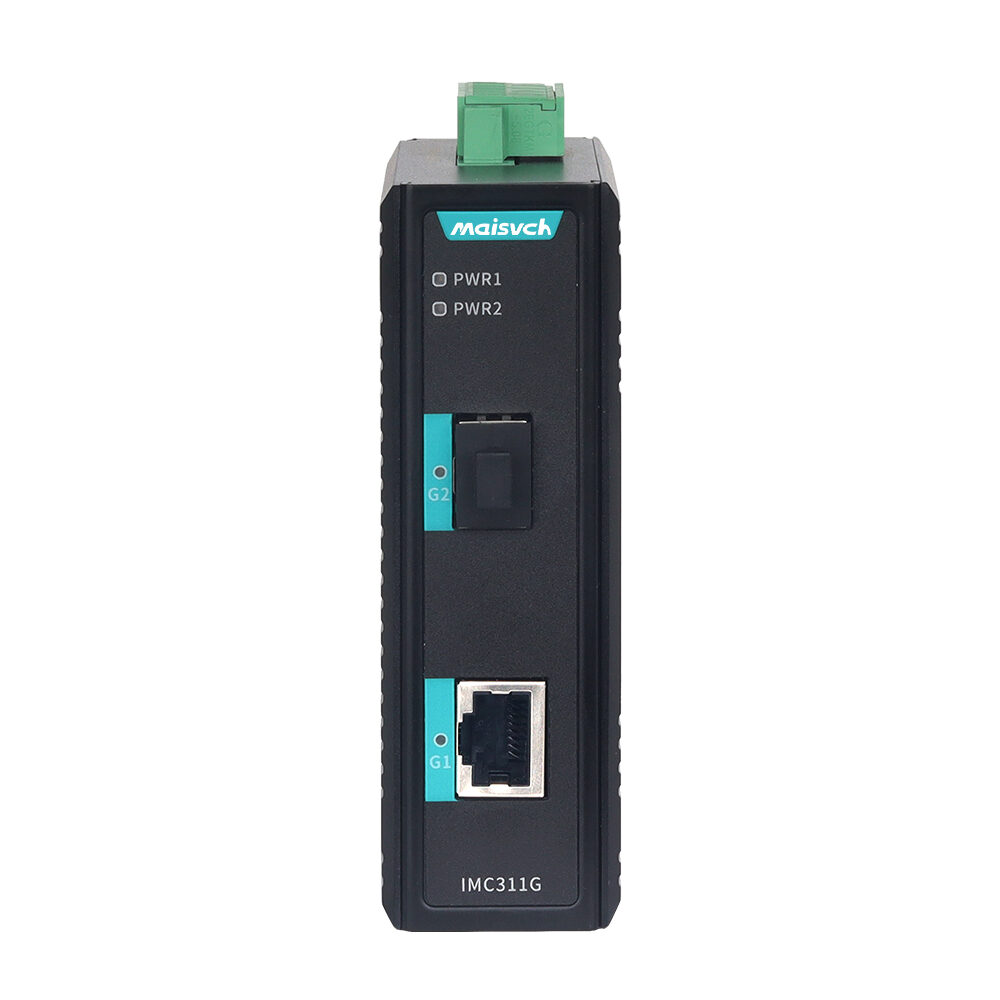

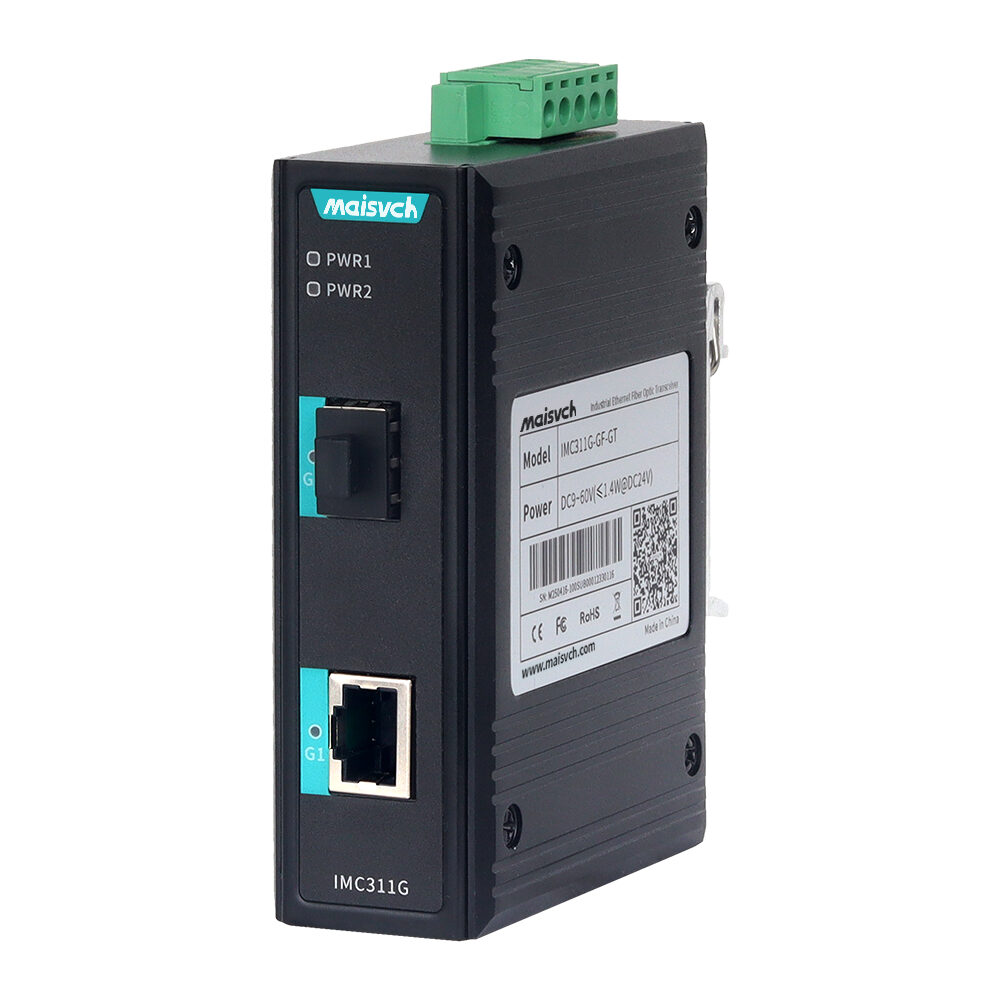

IMC311G Series – Bộ chuyển đổi quang điện Gigabit fiber port

1 cổng quang Gigabit (tùy chọn khe SFP hoặc module quang 1×9 chân hỗ trợ single-mode (SM) / multi-mode (MM)) kết hợp 1 cổng Ethernet Gigabit, hỗ trợ Plug & Play.
Tích hợp cơ chế bảo vệ toàn diện: chống tĩnh điện (ESD), chống xung sét lan truyền (Surge) và chống xung điện nhanh (EFT), đảm bảo hoạt động ổn định trong môi trường có nhiễu điện từ (EMI) cao.
Hỗ trợ module quang single-mode/multi-mode, đơn sợi (Single Fiber) hoặc hai sợi (Dual Fiber), khoảng cách truyền dẫn lên đến 80 km.
Hỗ trợ tốc độ 10/100/1000 Mbps, chế độ Full-duplex/Half-duplex và tự động nhận diện MDI/MDI-X.
Hỗ trợ Jumbo Frame với kích thước gói dữ liệu lên đến 9.216 byte.
Vỏ hợp kim nhôm bền chắc, tản nhiệt hiệu quả, đạt chuẩn bảo vệ IP40.
Nguồn vào DC 9~60V kép, hỗ trợ dự phòng nguồn (Redundant Power) và bảo vệ chống đấu ngược cực.
Hoạt động ổn định trong dải nhiệt độ -40°C đến +75°C.
Thiết kế nhỏ gọn chuẩn DIN-Rail, thuận tiện cho việc lắp đặt trong các hệ thống tự động hóa và môi trường công nghiệp.

IMC311G là bộ chuyển đổi tín hiệu Ethernet công nghiệp Gigabit gắn DIN-Rail, được thiết kế để chuyển đổi giữa cáp quang và cáp đồng, đáp ứng nhu cầu truyền dữ liệu khoảng cách xa trong các hệ thống mạng công nghiệp. Cổng quang hỗ trợ nhiều loại module tùy chọn, sử dụng đường truyền cáp quang có khả năng chống nhiễu điện từ (EMI) vượt trội, cho khoảng cách truyền dẫn lên đến 80 km. Cổng Ethernet hỗ trợ tốc độ 10/100/1000 Mbps, chế độ Full/Half-Duplex, tự động nhận diện MDI/MDI-X và Plug & Play, mang lại kết nối mạng băng thông cao, độ trễ thấp và độ tin cậy cao cho các ứng dụng tự động hóa công nghiệp.

IMC311G được trang bị 01 cổng quang Gigabit (hỗ trợ khe SFP hoặc module quang 1×9) cùng 01 cổng Ethernet Gigabit RJ45, cho phép triển khai nhanh chóng mà không cần cấu hình phức tạp. Thiết bị được thiết kế theo tiêu chuẩn công nghiệp với khả năng hoạt động ổn định trong dải nhiệt độ -40°C đến +75°C. Sản phẩm đã vượt qua các bài kiểm tra nghiêm ngặt về chức năng, nhiệt độ cao/thấp, an toàn điện và khả năng chống nhiễu điện từ, đảm bảo vận hành tin cậy trong những môi trường công nghiệp khắc nghiệt.

Nhờ hiệu năng ổn định và độ bền cao, IMC311G là giải pháp lý tưởng cho các hệ thống tự động hóa công nghiệp, năng lượng thông minh, thành phố thông minh, giao thông thông minh, nhà máy thông minh và nhiều ứng dụng mạng công nghiệp khác yêu cầu kết nối tốc độ cao và truyền dẫn đường dài.

Thông số kỹ thuật

Protocol Standards
IEEE Standards	IEEE802.3, EEE802.3u, IEEE802.3ab, IEEE802.3z
Switch Capability
Processing Type	Store-and-Forward
Backplane Bandwidth	2 Gbps
Buffer Size	1 Mbit
Jumbo Frame Support	9216 Bytes
MAC Address Table	2K
Interface
1G Fiber Port	1×1000Base-X Gigabit SFP port or 1 ×9-pin optical module, compatible with 100Base-FX; 1×9-pin optical module supports SC/ST/FC interface (single fiber/dual fiber, 40/60/80km)
1G Copper Port	1 × 10/100/1000Base-T(X), RJ45, auto-negotiation, full/half-duplex, MDI/MDI-X auto-sensing
Status LED	Power indicator, Interface indicator
Power Supply
Power Input	DC9~60V, dual redundant inputs
Power Consumption	≤1.4W@DC24V
Connection	5-pin 5.08mm pitch terminal block with locking mechanism
Physical Characteristics
Dimensions	102 ×33×78 mm (excluding rail and connectors)
Installations	35mm standard DIN rail
IP Code	Aluminum alloy, IP40 protection
Weigh	Approximately 0.27kg
Working Environment
Operating Temperature	-40℃~+75℃
Storage Temp	-40℃~+85℃
Relative Humidity	5%~95% (non-condensing)
Industry Standard
EMC	IEC 61000-4-2 (ESD): Level 3 (Contact discharge ±6kV, Air discharge ±15kV) IEC 61000-4-5 (Surge): Level 2 (Power supply: Common mode ±1kV, Differential mode ±2kV; Ethernet port: Common mode ±2kV, Differential mode ±1kV) IEC 61000-4-4 (EFT): Level 4 (Power supply: ±4kV; Ethernet port: ±2kV)

Hãng sản xuất	Maisvch
Mounting	DIN rail
Operating temperature	-40℃~+75℃
Connections	1 ×Gigabit fiber port (SFP or 1×9-pin SM/MM module optional) + 1 × Gigabit Ethernet port
