Thông số kỹ thuật
| Software | |
| CAN Operation Mode | Support UDP, TCP Client, TCP Server, UDP multicast modes
Support normal mode, loopback mode, and listen-only mode Support packet/frame count, packet/frame intervals Support CAN ID filtering |
| System Management | Support CAN data statistics, static IP configuration, Ping functionality, and user password management
Support online reboot, factory reset, system upgrades, and configuration file upload/download |
| Switching | |
| Backplane Bandwidth | 1.2Gbps |
| Buffer Size | 768kbit |
| MAC Table Size | 2k |
| Interface | |
| 100M Fiber Port | 1*100Base-FX fiber port, support single-mode/multi-mode, SC/FC/ST connectors, selectable wavelength, and transmission distance |
| CAN | Standard: Compliant with CAN 2.0A and CAN 2.0B protocols
Number of Interfaces: 2*CAN Connection Method: 5-pin 5.08mm pitch terminal blocks Baud Rate: Selectable from 5kbps to 1000kbps Termination Resistor: Built-in 120Ω termination resistor, adjustable via dip switches Isolation Protection: 3kVDC isolation |
| Ethernet management port | 1*10/100Base-T(X) auto sensing 100M RJ45 Ethernet port, support MDI/MDI-X connection (for device management only, not for regular communication) |
| DIP Switch | CAN termination resistor, reboot, factory reset |
| Status LED | Power indicator, operational indicator, fiber port indicator, CAN indicator |
| Power Supply | |
| Input Voltage | DC Model: DC9~60V, non-polarized
AC Model: AC85~264V (Frequency: 47~63Hz) or DC110~370V |
| Power Consumption | ＜2.2W@DC24V(full load) |
| Connection | 3-pin 5.08mm pitch terminal block |
| Physical Characteristics | |
| Dimensions | 118×35×88 mm (DIN rail mounting clip excluded) |
| Installations | 35mm standard DIN rail |
| IP Code | IP40 |
| Weight | 0.4kg |
| Working Environment | |
| Operating Temp | -40℃~+85℃ |
| Storage Temp | -40℃~+85℃ |
| Relative Humidity | 5%~95% (non-condensing) |
| Industry Standard | |
| EMC | IEC 61000-4-2 (ESD – Electrostatic Discharge):
IEC 61000-4-5 (Surge):
IEC 61000-4-4 (EFT – Electrical Fast Transients):
|
| Certification | CE, FCC, RoHS |

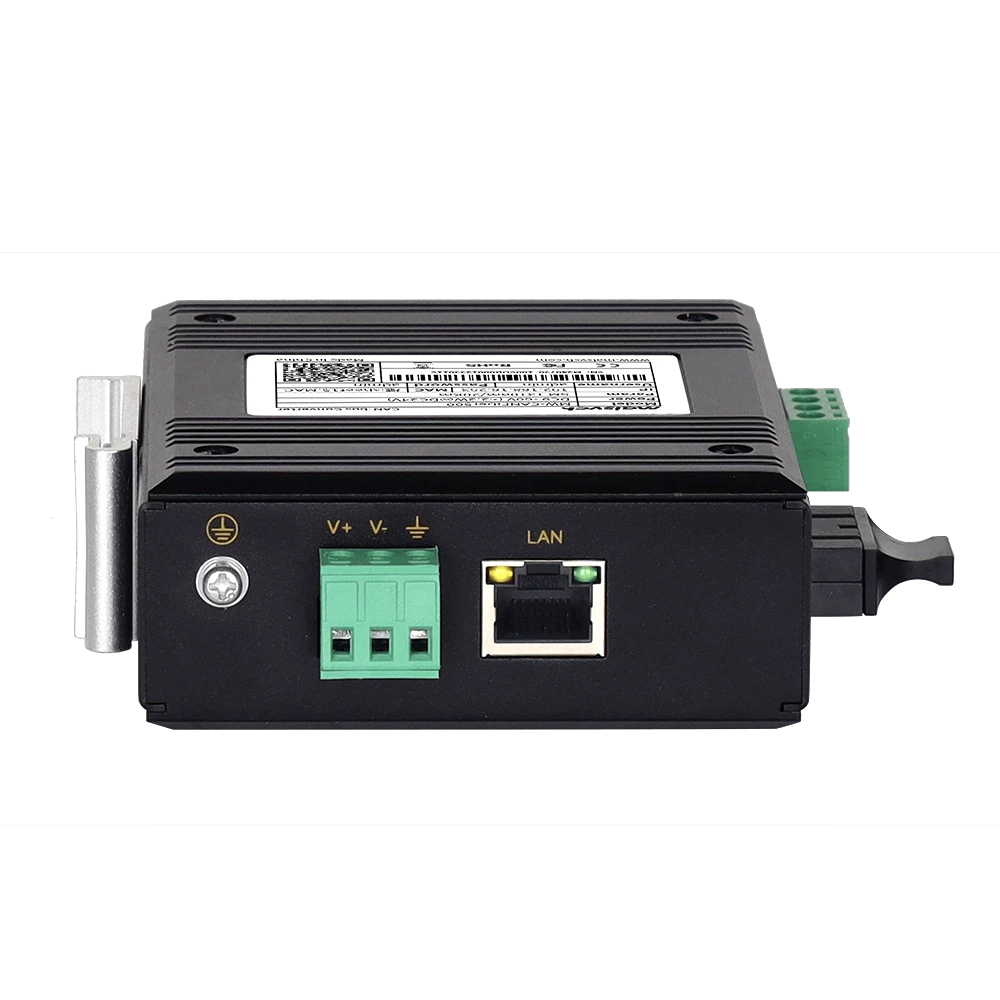

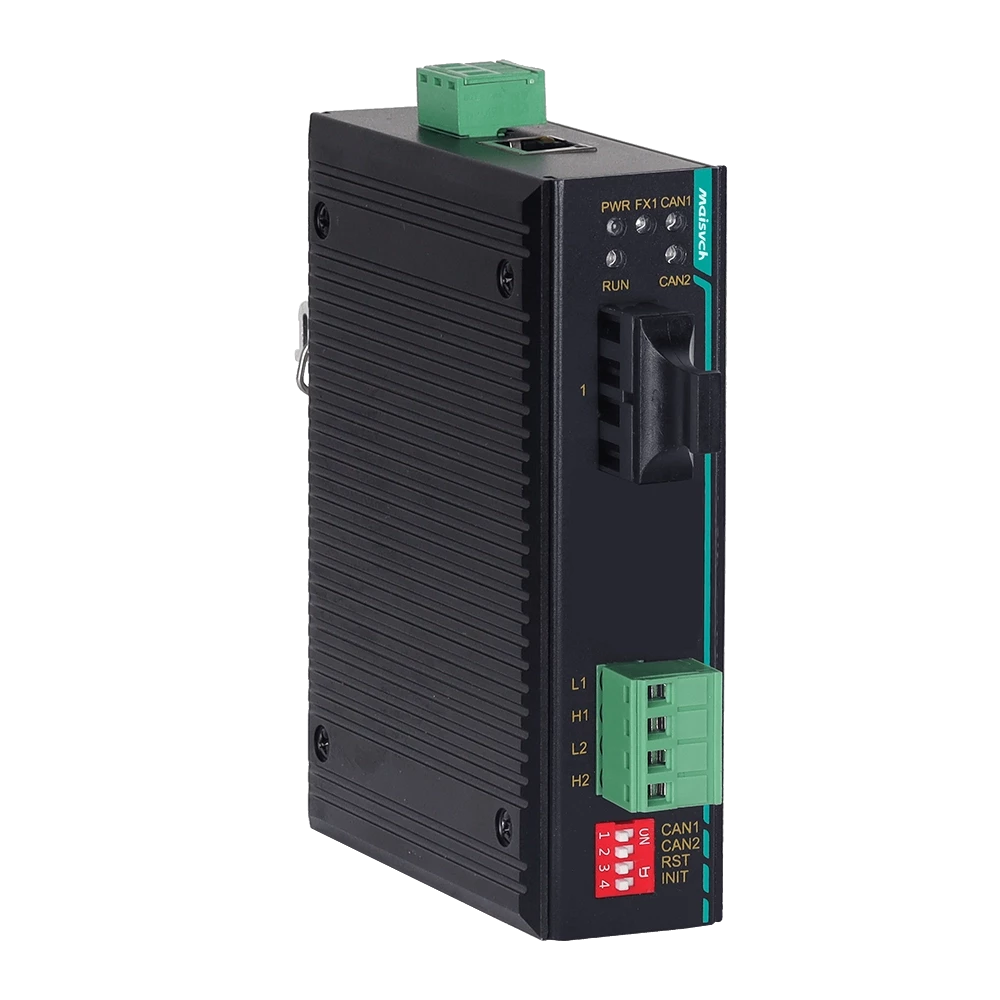

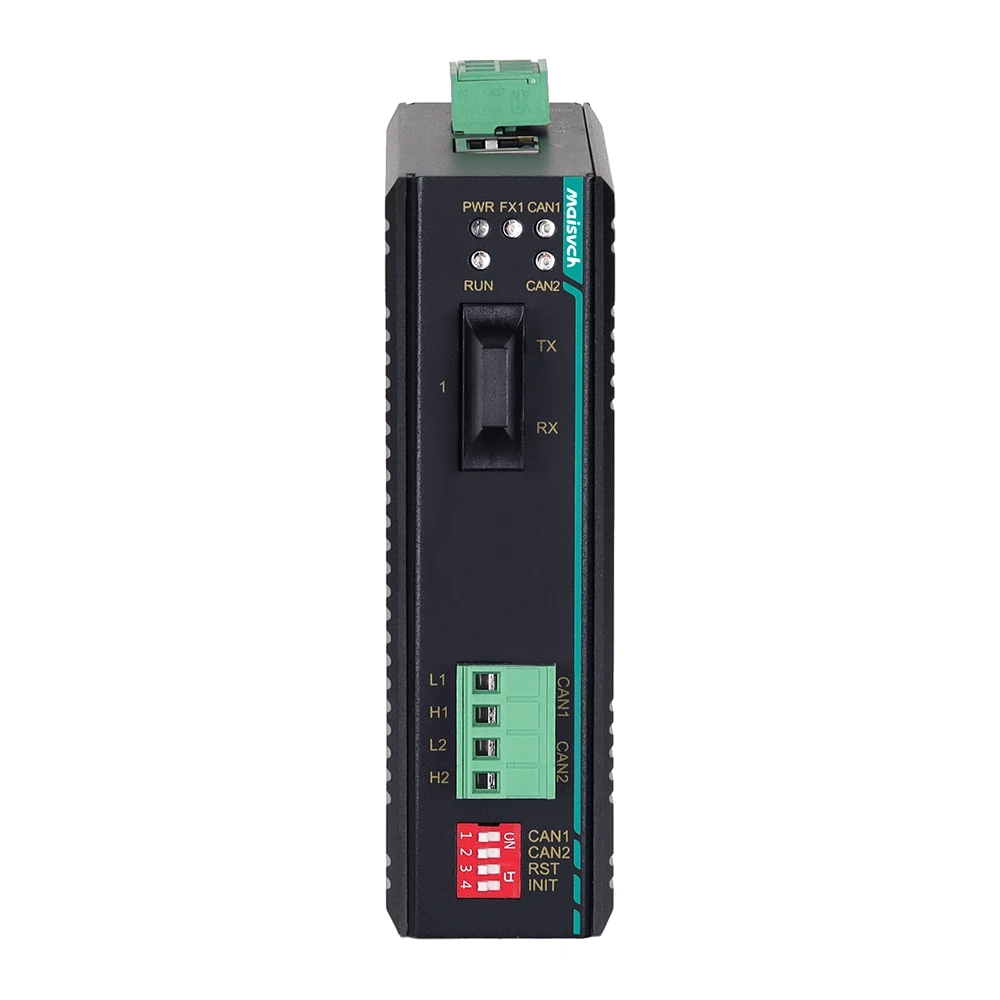

MW-CANFiber500 là bộ chuyển đổi CAN-bus sang Ethernet quang (fiber), dạng gắn DIN-rail, cho phép chuyển đổi CAN sang quang và CAN sang Ethernet. Thiết bị giúp mở rộng khoảng cách truyền của hệ thống CAN và hỗ trợ quản lý tập trung thông qua mạng.
Sản phẩm được trang bị 1 cổng Ethernet 100M và 2 cổng CAN, đồng thời hỗ trợ nhiều tùy chọn nguồn cấp như AC 85~264V / DC 110~370V hoặc DC 9~60V.
Thiết bị được thiết kế với linh kiện chất lượng cao, tuân thủ các tiêu chuẩn nghiêm ngặt trong thiết kế hệ thống và kiểm soát sản xuất. Có thể lắp đặt dễ dàng trên thanh DIN chuẩn 35mm. Vỏ kim loại cường lực chắc chắn, thiết kế tản nhiệt không quạt, cho phép hoạt động ổn định trong dải nhiệt rộng từ -40°C đến +85°C. Với thiết kế bảo vệ công nghiệp tiêu chuẩn cao, thiết bị có thể thích nghi với nhiều môi trường làm việc khắc nghiệt, đảm bảo hiệu suất truyền thông ổn định.
MW-CANFiber500 hỗ trợ nhiều chức năng quản lý mạng thông qua giao diện web, bao gồm:
- Cấu hình chế độ hoạt động CAN/mạng
- Thống kê dữ liệu CAN
- Cài đặt địa chỉ mạng
- Chẩn đoán mạng
- Quản lý người dùng và mật khẩu
- Thông tin hệ thống và quản trị thiết bị
Thiết bị cũng hỗ trợ nhiều chế độ chuyển đổi như UDP, TCP Client, TCP Server, UDP Multicast, cho phép chuyển đổi giao thức giữa CAN và Ethernet, kết nối mạng CAN với hệ thống mạng Ethernet một cách linh hoạt.
Sản phẩm đã trải qua các bài kiểm tra nghiêm ngặt về chức năng, nhiệt độ, tiêu chuẩn an toàn và tương thích điện từ (EMC), phù hợp cho các ứng dụng mạng phức tạp và môi trường công nghiệp yêu cầu cao.
Ứng dụng tiêu biểu:
- Ngành ô tô
- Tự động hóa công nghiệp
- IoT công nghiệp
- Quản lý năng lượng
Thiết bị giúp triển khai các hệ thống giám sát từ xa, điều khiển, thu thập dữ liệu và tích hợp hệ thống một cách hiệu quả và ổn định.
