Thông số kỹ thuật
| Model | ||||
| Model | MWF201-F | MWF201-F-G | MWF201-F-KG | MWE201-F-KG-AD220 |
| Interface | ||||
| Serial Port | Interface type: 1*RS232/485/422Baud rate: 300bps~115200bps
Connection method: terminal block (RS232 port for MWF201-F is in DB9F) Node: RS485 supports 128 nodes Direction control: Automatically identify RS485 flow direction Interface protection: ESD level 4, surge level 3 |
|||
| Fiber Port | Interface type: 1*fiber port, ST/SC/FC optionalTransmission distance: multi-mode 2km, single-mode 20km (40/60/100km optional)
Transmission wavelength: multi-mode 850nm/1310nm or single-mode 1310nm/1550nm optional Fiber type: multi-mode fiber 62.5/125μm or 50/125μm, single-mode fiber 9/125μm Optical power and sensitivity: ≥-8dBm, ≤-20dBm (refer to different types of optical modules for details) Bit error rate: ≤10-9 |
|||
| Status LED | Power indicator, operation indicator (MWF201-F only), serial port transceiver indicator | |||
| Power Supply | ||||
| Input Voltage | DC9~36V | DC5~30V | DC5~36V | AC85~264V/DC110~370V |
| Working Current | ＜20mA | ＜20mA | ＜20mA | ＜5mA |
| Connection | Terminal blocks | |||
| Physical Characteristics | ||||
| Dimensions | 96×90×26 mm | 103×72×34 mm | 118×86×35 mm | 108×124×34 mm |

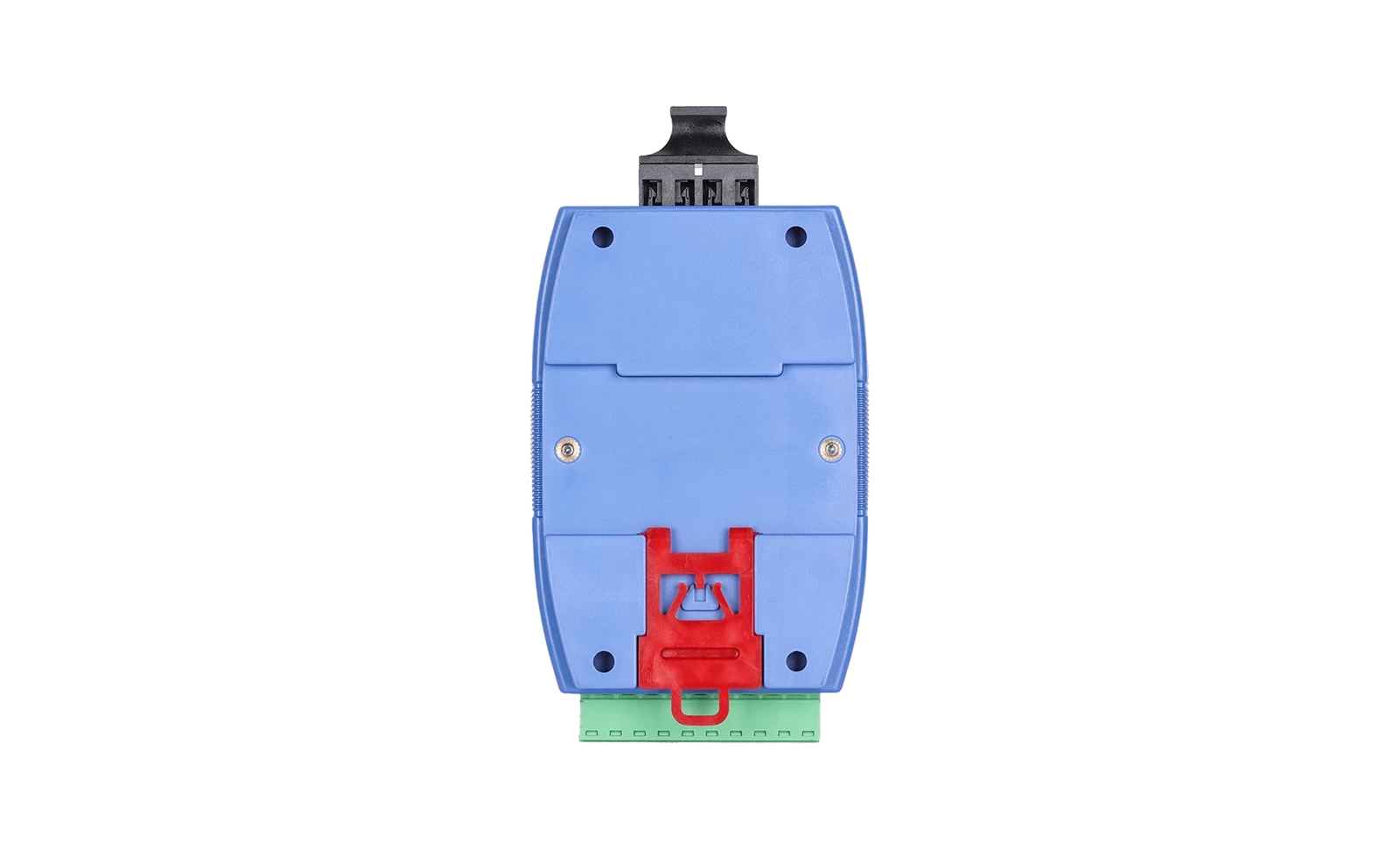

| Installations | Wall mount | Easy installation on 35mm DIN rails | ||
| Weight | About 0.25kg | About 84g | About .38kg | About 0.27kg |
| Working Environment | ||||
| Operating Temp | -40℃~+85℃ | -20℃~+75℃ | -40℃~+85℃ | -20℃~+70℃ |
| Storage Temp | -40℃~+85℃ | |||
| Relative Humidity | 5%~95% (non-condensing) | |||
| Industry Standard | ||||
| Certification | CE, FCC, RoHS | |||

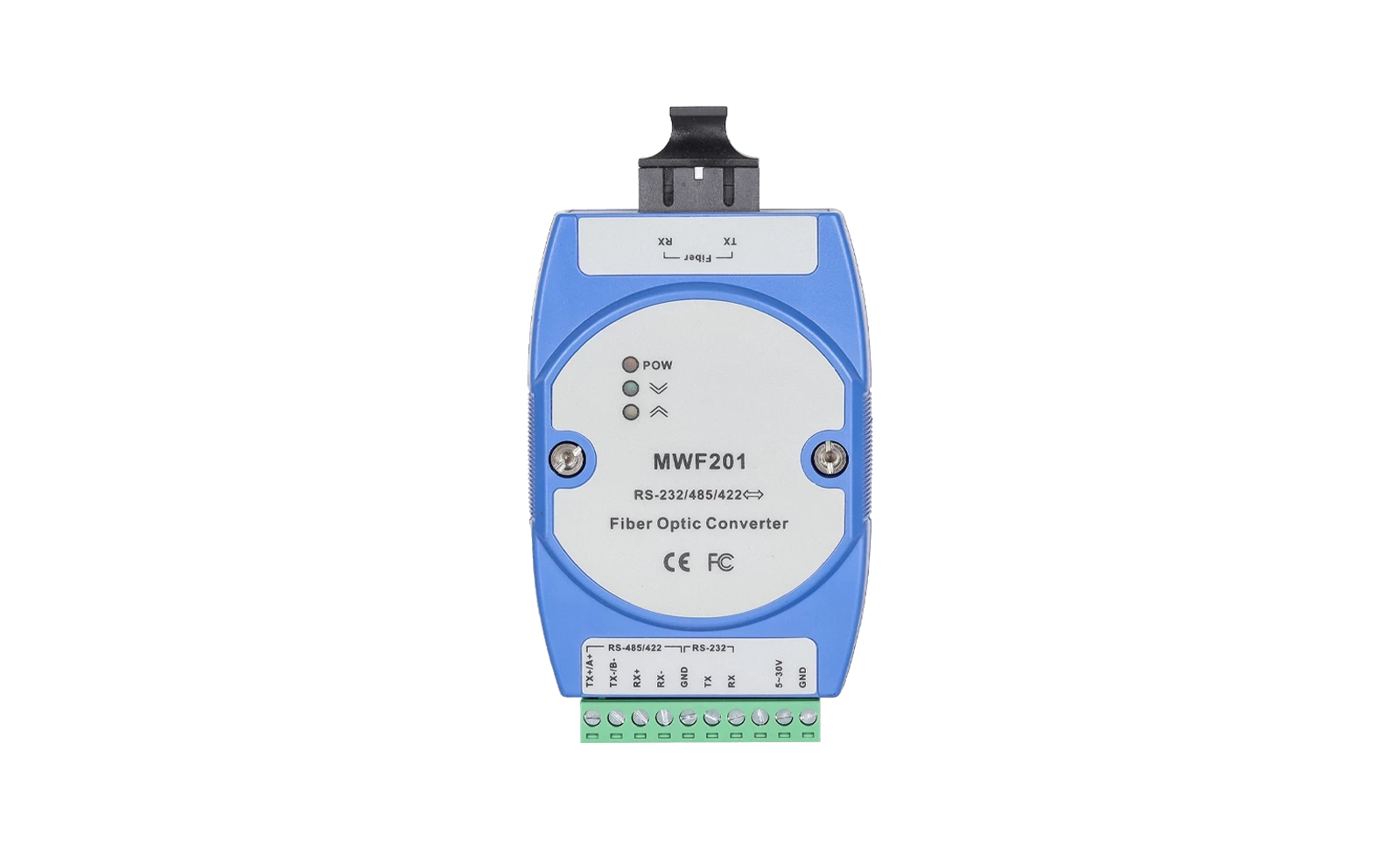

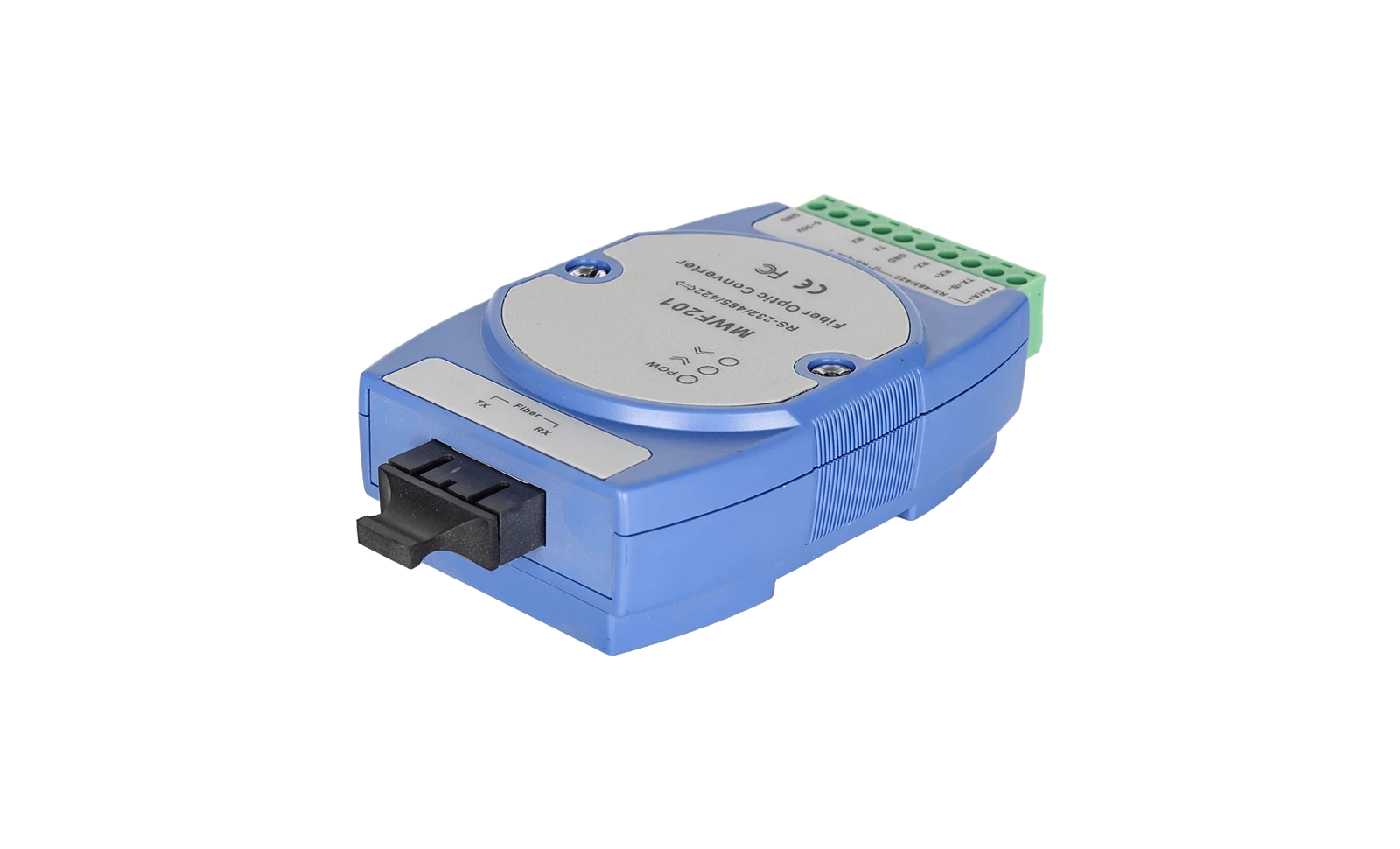

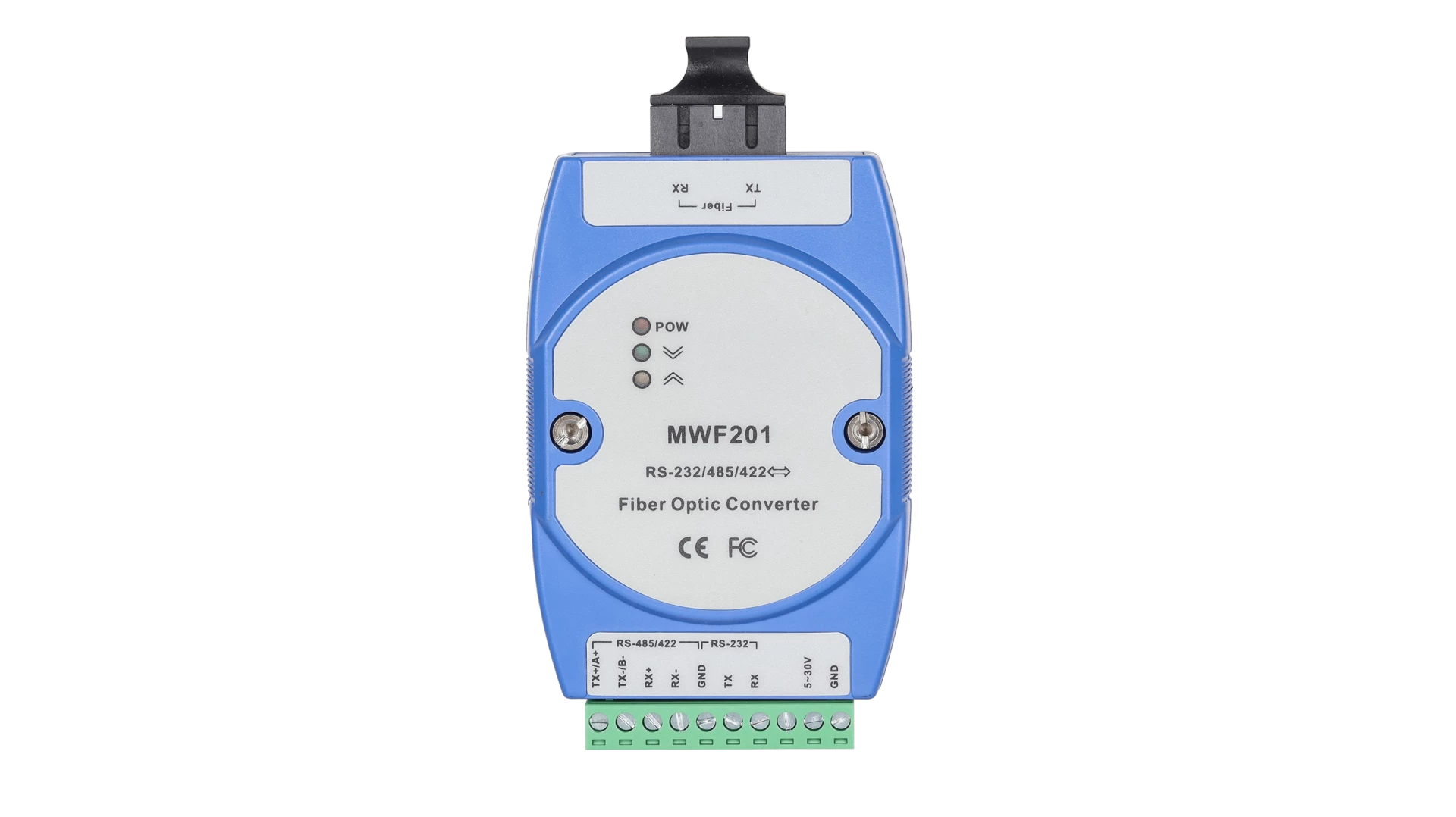

Dòng bộ chuyển đổi MWF201 Serial sang Quang được thiết kế để thực hiện truyền dẫn khoảng cách xa cho 1 cổng RS232/485/422 thông qua cáp quang trong các môi trường công nghiệp. Sản phẩm hỗ trợ giao tiếp đa thiết bị trên RS485/422 và dễ dàng triển khai mạng. Nhờ sử dụng cáp quang làm môi trường truyền dẫn, thiết bị có ưu điểm cách ly điện áp cao, chống nhiễu điện từ và chống sét hiệu quả. Đồng thời, để phục vụ truyền thông dữ liệu từ xa giữa máy tính, thiết bị ngoại vi hoặc các thiết bị đo lường thông minh với các chuẩn giao tiếp khác nhau, việc chuyển đổi giữa các chuẩn serial là cần thiết.
Dòng MWF201 tích hợp cơ chế tự động chuyển đổi thu/phát không độ trễ. Mạch I/O độc đáo cho phép tự động điều khiển hướng truyền dữ liệu mà không cần tín hiệu bắt tay (như RTS, DTR…), đảm bảo tương thích hoàn toàn với phần mềm vận hành và phần cứng giao tiếp hiện có. Giải pháp giúp khắc phục các hạn chế về khoảng cách truyền xa, tốc độ cao và số lượng node lớn phân tán, đồng thời loại bỏ các vấn đề như nhiễu điện từ, vòng lặp mass và sét lan truyền, từ đó nâng cao đáng kể độ tin cậy, an toàn và tính bảo mật của hệ thống truyền thông.
Dòng MWF201 hỗ trợ dải nguồn AC/DC rộng. Về lắp đặt, sản phẩm hỗ trợ gắn tường hoặc gắn DIN rail linh hoạt. Về phần cứng, thiết bị được thiết kế theo tiêu chuẩn công nghiệp với linh kiện chất lượng cao, hỗ trợ tốc độ truyền từ 300bps đến 115200bps. Thiết bị cho phép xây dựng mạng truyền thông point-to-point hoặc point-to-multipoint giữa bộ điều khiển trung tâm với vi điều khiển hoặc thiết bị ngoại vi, hỗ trợ giao tiếp đa thiết bị phản hồi.
Sản phẩm được ứng dụng rộng rãi trong các hệ thống tự động hóa công nghiệp, thẻ tích hợp all-in-one, hệ thống kiểm soát ra vào, bãi đỗ xe, ngân hàng tự phục vụ, hệ thống thu phí xe buýt, hệ thống bán hàng tại căng tin, quản lý chấm công nhân viên, trạm thu phí đường cao tốc, v.v. Đây là giải pháp quan trọng trong hạ tầng truyền thông công nghiệp hiện đại.
