Thông số kỹ thuật
| Model | ||
| Product Model | MWF501 | MWF501-KG |
| Interface | ||
| Serial Port | 1×RS232/485/422 serial port, baud rate of 300~115200bps | |
| Fiber Port | 2×100Base-FX ports, FC/ST/SC connector, multimode 1310nm or single mode 1310nm/1550nm, Multimode fiber 62.5/125μm or 50/125μm, single mode fiber 9/125μm | |
| DIP Button | DIP 1: ON is the fiber ring network master station, OFF is the fiber ring network slave stationDIP 2: ON is to enable the RS485 terminal resistor, OFF is to cancel the RS485 terminal resistor | |
| Indicator | Master-slave station indicator, optical port loopback indicator, optical port transceiver indicator, serial port transceiver indicator | Power indicator, master-slave station indicator, optical port loopback indicator, optical port transceiver indicator, serial port transceiver indicator |
| Power Supply | ||
| Input Voltage | DC 9~30V | DC12V, DC24V, DC48V, AC85~265V or DC110~370V power supply optional |
| Power Consumption | ＜2W | ＜5W |
| Physical Characteristics | ||
| Dimensions | 110×100×28 mm | 140×35×100 mm (excluding DIN-rail mounting clip) |
| Installations | Wall mounting | 35mm standard DIN rail installation |
| Weight | About 0.3kg | About 0.45kg |
| Working Environment | ||
| Operating Temp | -20℃~+75℃ | |
| Storage Temp | -40℃~+85℃ | |
| Relative Humidity | 5%~95% (no condensation) | |

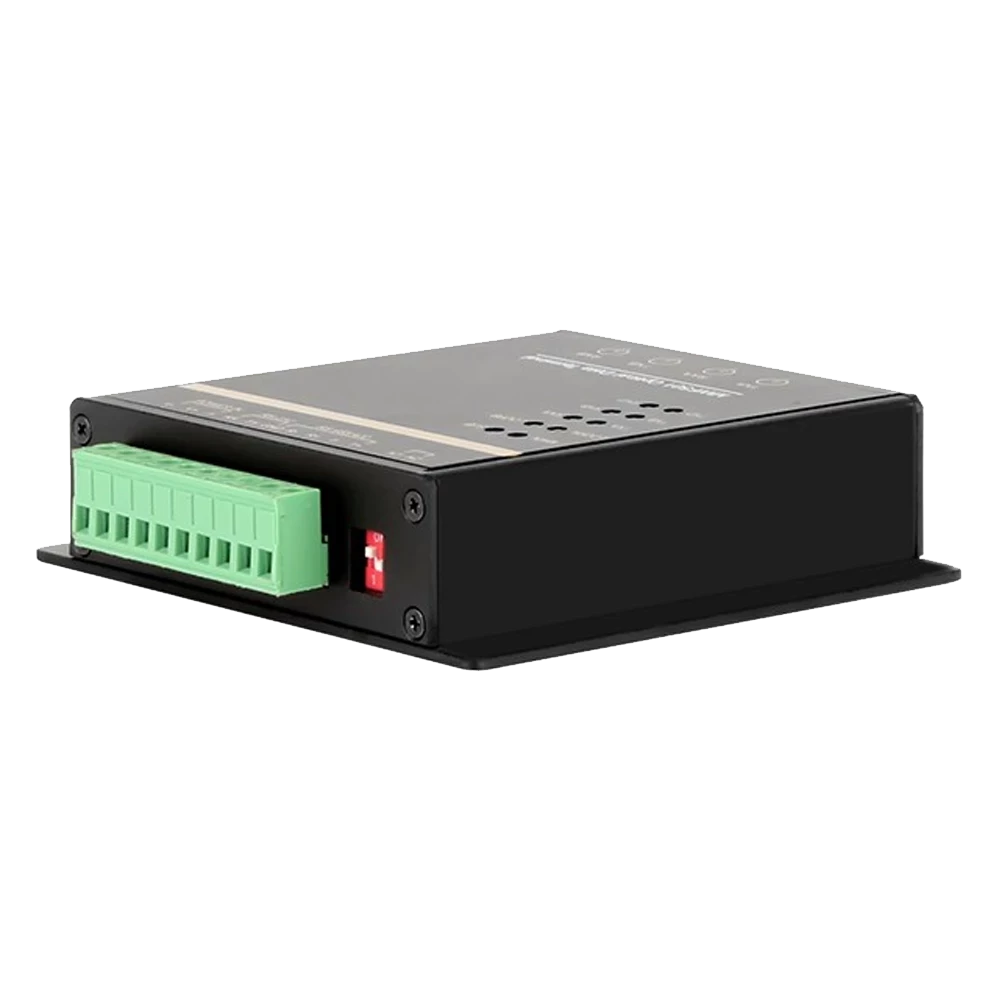

Bộ chuyển đổi MWF501 RS232/485/422 sang quang là thiết bị truyền thông dữ liệu qua sợi quang chi phí thấp, thích ứng tốt với môi trường công nghiệp, tích hợp chức năng vòng kép tự phục hồi (dual-ring self-healing). Dòng sản phẩm này được thiết kế chuyên biệt cho các hệ thống công nghiệp, cho phép xây dựng mạng chuỗi hoặc mạng vòng quang kép, thực hiện truyền dẫn trong suốt 1×RS232/RS485/RS422 trên mạng vòng quang mà không cần thay đổi giao thức người dùng.
Để hỗ trợ truyền dữ liệu từ xa giữa máy tính, thiết bị ngoại vi hoặc các thiết bị đo lường thông minh với các chuẩn giao tiếp khác nhau, việc chuyển đổi giữa các chuẩn serial là cần thiết. Dòng MWF501 tích hợp cơ chế tự động chuyển đổi thu/phát không độ trễ. Mạch I/O độc đáo giúp tự động điều khiển hướng truyền dữ liệu mà không cần tín hiệu bắt tay (RTS, DTR…), đảm bảo tương thích hoàn toàn với phần mềm và giao diện hiện có. Giải pháp giúp giải quyết hiệu quả các vấn đề về khoảng cách truyền xa, tốc độ cao và yêu cầu dự phòng tự phục hồi, đồng thời khắc phục nhiễu điện từ, vòng lặp mass và sét lan truyền, từ đó nâng cao độ tin cậy, an toàn và bảo mật của hệ thống truyền thông.
Dòng bộ chuyển đổi quang của Maisvch hỗ trợ nhiều tùy chọn nguồn cấp với dải điện áp rộng. Về lắp đặt, MWF501 có thể gắn tường hoặc gắn DIN rail linh hoạt. Về phần cứng, sản phẩm được thiết kế theo tiêu chuẩn công nghiệp, hỗ trợ tốc độ truyền từ 300–115200bps. Thiết bị cho phép xây dựng mạng truyền thông point-to-point và point-to-multipoint giữa máy chủ điều khiển, giữa máy chủ và vi điều khiển hoặc thiết bị ngoại vi, hỗ trợ giao tiếp đa thiết bị phản hồi.
Sản phẩm được ứng dụng rộng rãi trong các hệ thống tự động hóa công nghiệp, thẻ tích hợp all-in-one, hệ thống kiểm soát ra vào, bãi đỗ xe, ngân hàng tự phục vụ, hệ thống thu phí xe buýt, hệ thống bán hàng căng tin, quản lý chấm công nhân viên, trạm thu phí đường cao tốc, v.v. Đây là thiết bị không thể thiếu trong hạ tầng truyền thông công nghiệp hiện đại.
