Thông số kỹ thuật
| Interface | |
| Serial Port | Interface:1*RS232/485/422
Baud rate:300bps~115200bps RS232 signal: RX, TX, GND RS485/RS422 signal: A+/T+, B-/T-, R+, R-, GND Connection: RS232 adopts DB9F, RS422/48S adopts 5-position pitch lock terminals Number of nodes: RS485 supports 128 nodes Direction control: Automatically identify RS485 flow direction Interface protection: 15kV electrostatic protection, 600W/ms lightning protection |
| Fiber Port | Interface: 16*optical fiber interfaces, ST/SC/FC connector
Transmission distance: multi-mode 2~5km, single-mode 20km (40/60/100km optional) Transmission wavelength: multi-mode 850nm/1310nm or single-mode 1310nm/1550nm optional Fiber type: multi-mode fiber 62.5/125μm or 50/125μm, single-mode fiber 9/125μm Optical power and sensitivity: ≥-8dBm, ≤-20dBm (refer to different types of optical modules for details) |
| Status LED | Power LED , serial port status LED |
| Power Supply | |
| Input Voltage | AC 85~264V or DC110~370V |
| Power Consumption | ＜5W |
| Connection | AC socket |
| Physical Characteristics | |
| Dimensions | 483×44×210 mm |
| Installations | 19 inch 1U Rack mount |
| Weight | 3.2kg |
| Working Environment | |
| Operating Temp | -20℃~+70℃ |
| Storage Temp | -40℃~+85℃ |
| Relative Humidity | 5%~95% (non-condensing) |

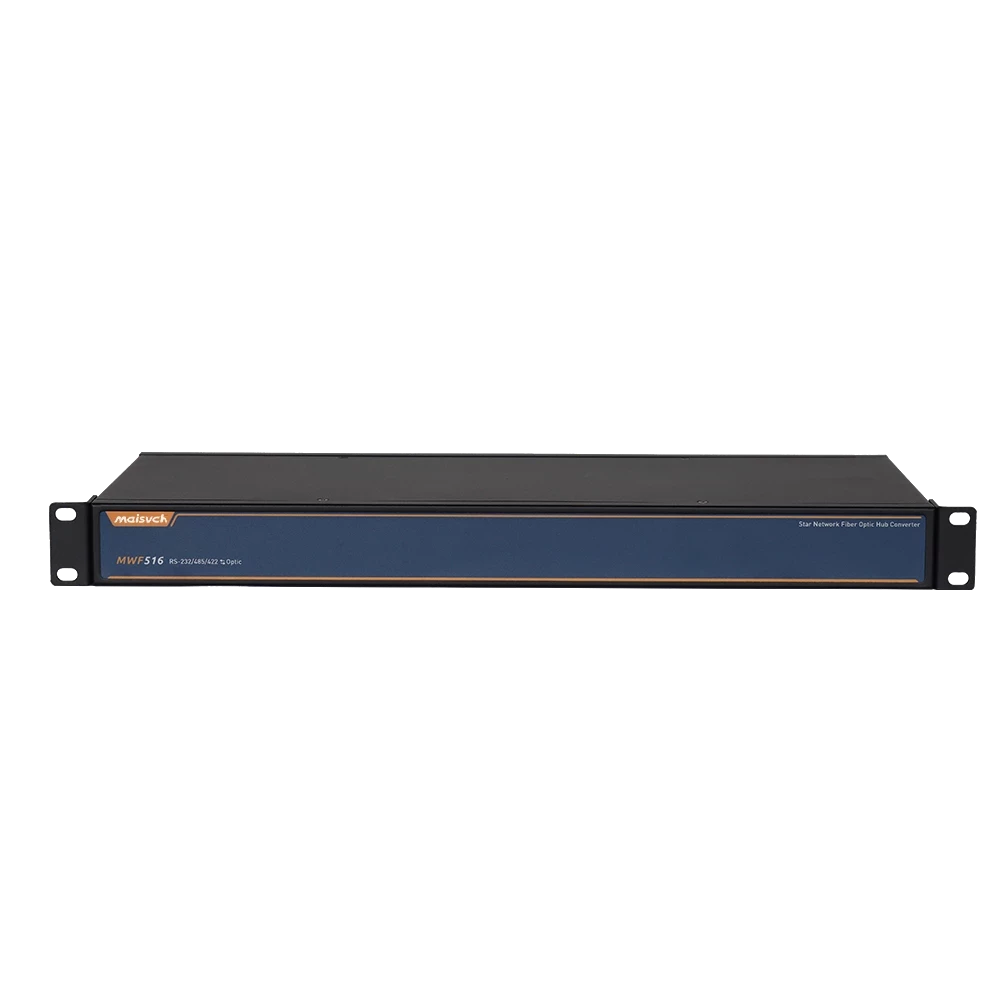

Bộ chuyển đổi quang MWF516 16-channel star được sử dụng để xây dựng các mạng cáp quang topology hình sao, cho phép truyền dẫn trong suốt dữ liệu RS232/485/422 trên nền mạng này. Thiết bị hoàn toàn thích ứng (plug-and-play), không yêu cầu thay đổi giao thức người dùng. Giải pháp giúp giải quyết các bài toán về khoảng cách truyền xa, tốc độ truyền cao và số lượng node lớn phân tán địa lý, đồng thời khắc phục các vấn đề như nhiễu điện từ, vòng lặp mass (ground loop) và sét lan truyền, từ đó nâng cao đáng kể độ tin cậy, an toàn và tính bảo mật của truyền thông dữ liệu.
Dòng sản phẩm MWF516 hỗ trợ dải nguồn AC/DC rộng. Về lắp đặt, thiết bị sử dụng thiết kế rack 1U tiêu chuẩn. Về phần cứng, sản phẩm được thiết kế với linh kiện chất lượng cao, hỗ trợ tốc độ truyền từ 300bps đến 115200bps. Thiết bị cho phép xây dựng mạng truyền thông từ xa point-to-point và point-to-multipoint giữa bộ điều khiển trung tâm với nhiều thiết bị, cũng như giữa bộ điều khiển trung tâm với vi điều khiển hoặc thiết bị ngoại vi, hỗ trợ giao tiếp đa thiết bị phản hồi.
Sản phẩm được ứng dụng rộng rãi trong các hệ thống tự động hóa công nghiệp, card tích hợp all-in-one, hệ thống kiểm soát ra vào, hệ thống bãi đỗ xe, ngân hàng tự phục vụ, hệ thống thu phí xe buýt, hệ thống suất ăn canteen, quản lý chấm công nhân viên, hệ thống trạm thu phí đường cao tốc…Đây là thiết bị không thể thiếu trong các hệ thống truyền thông công nghiệp.
