Thông số kỹ thuật
| Interface | |

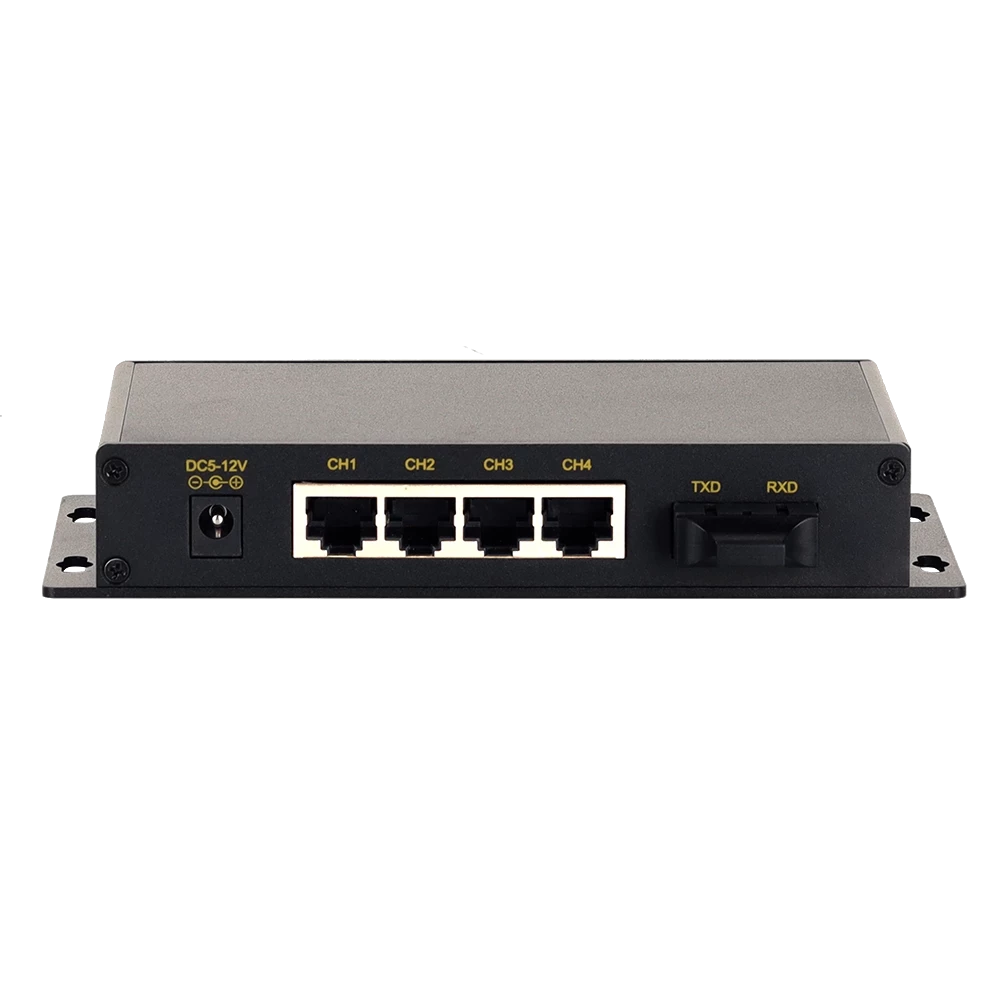

| Serial Port | Interface type: 4*RS232/485/422
Baud rate: 300bps~115200bps Connection method: RJ45 Number of nodes: RS485 supports 128 nodes Direction control: Automatically identify RS485 flow direction Interface protection: 15kV electrostatic protection, 600W/ms lightning protection |
| Fiber Port | Interface type: 1fiber port, ST/SC/FC optional
Transmission distance: multi-mode 2~5km, single-mode 20km (40/60/100km optional) Transmission wavelength: multi-mode 850nm/1310nm or single-mode 1310nm/1550nm optional Fiber type: multi-mode fiber 62.5/125μm or 50/125μm, single-mode fiber 9/125μm Optical power and sensitivity: ≥-10dBm, ≤-34dBm (refer to different types of optical modules for details) Bit error rate: ≤10-9 |

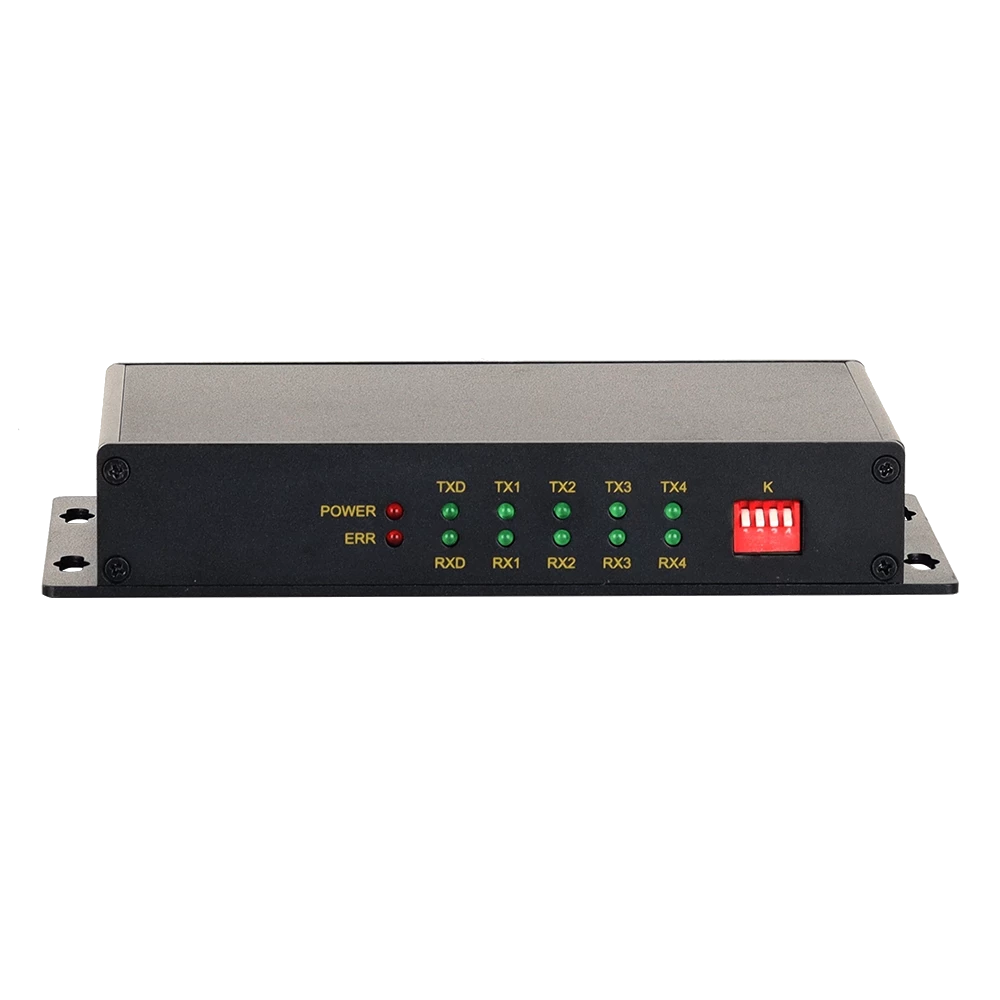

| Status LED | Power indicator, ERR indicator, serial port receiving and sending indicator |
| Power Supply | |
| Input Voltage | DC5~12V |
| Power Consumption | ＜5W |
| Connection | DC round head |
| Physical Characteristics | |
| Dimensions | 136×90×30 mm |

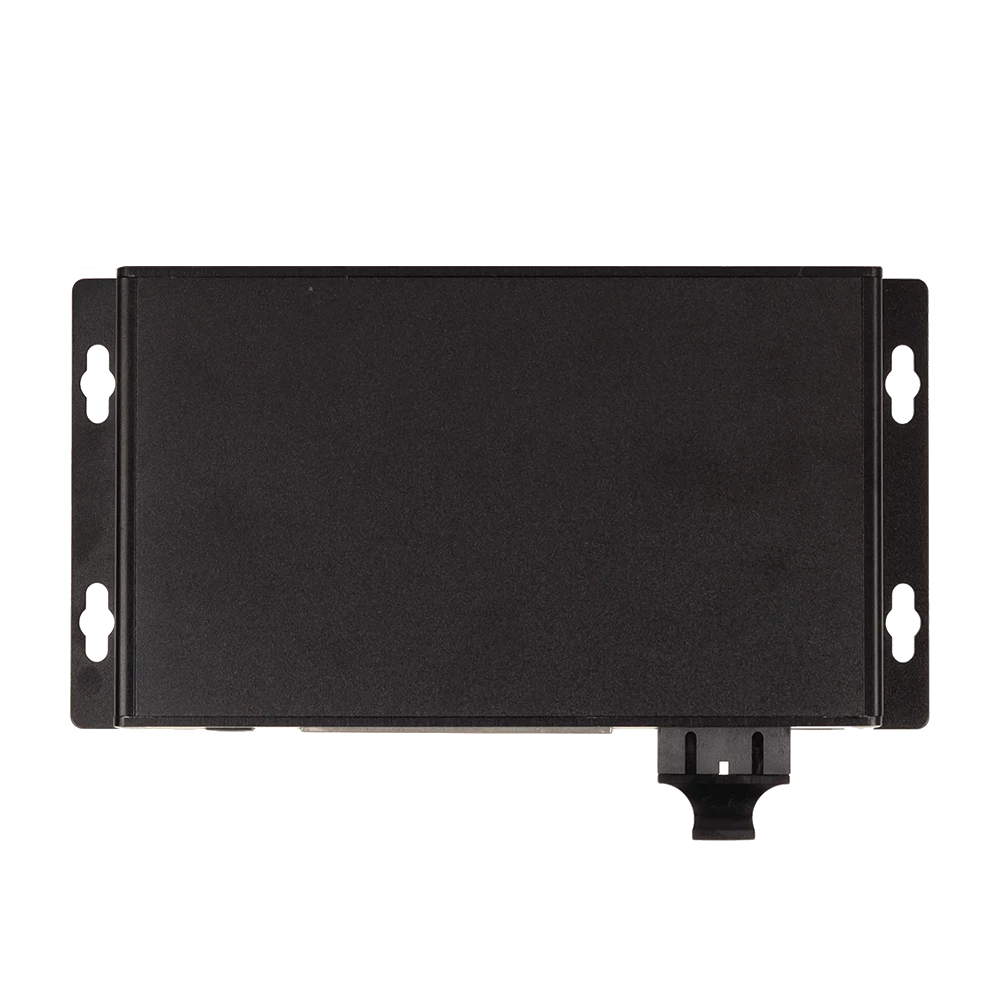

| Installations | Wall mount |
| Weight | About 0.6kg |
| Working Environment | |
| Operating Temp | -20℃~+75℃ |
| Storage Temp | -40℃~+85℃ |
| Relative Humidity | 5%~95% (non-condensing) |
| Industry Standard | |
| Certification | CE, FCC, RoHS |
Bộ chuyển đổi MWF204-F Serial sang quang cho phép truyền dữ liệu từ 4 cổng RS232/485/422 trên một sợi quang duy nhất. Trong đó, RS232 là hệ thống 3 dây, còn RS485/422 hỗ trợ giao tiếp đa thiết bị (tối đa 128 node) và tự động thích ứng tốc độ cho cả 4 kênh.
Dòng MWF204-F tích hợp cơ chế tự động chuyển đổi thu/phát không độ trễ. Mạch I/O độc đáo giúp tự động điều khiển hướng truyền dữ liệu mà không cần tín hiệu bắt tay (như RTS, DTR…), đảm bảo tương thích hoàn toàn với phần mềm vận hành và phần cứng giao tiếp hiện có. Giải pháp giúp giải quyết hiệu quả các vấn đề về khoảng cách truyền xa, tốc độ cao và số lượng node lớn phân tán, đồng thời khắc phục các hiện tượng nhiễu điện từ, vòng lặp mass và sét lan truyền, từ đó nâng cao đáng kể độ tin cậy, an toàn và tính bảo mật của truyền thông dữ liệu.
Về lắp đặt, dòng MWF204-F sử dụng thiết kế gắn tường tiêu chuẩn công nghiệp. Về phần cứng, thiết bị được thiết kế với linh kiện chất lượng cao, hỗ trợ tốc độ truyền từ 300bps đến 115200bps. Thiết bị cho phép xây dựng mạng truyền thông point-to-point hoặc point-to-multipoint giữa máy chủ điều khiển với vi điều khiển hoặc thiết bị ngoại vi, hỗ trợ giao tiếp đa thiết bị phản hồi.
Sản phẩm được ứng dụng rộng rãi trong các hệ thống tự động hóa công nghiệp, thẻ tích hợp all-in-one, hệ thống kiểm soát ra vào, bãi đỗ xe, ngân hàng tự phục vụ, hệ thống thu phí giao thông công cộng, hệ thống bán hàng căng tin, quản lý chấm công nhân viên, trạm thu phí đường cao tốc, v.v. Đây là thiết bị quan trọng trong hạ tầng truyền thông công nghiệp.
