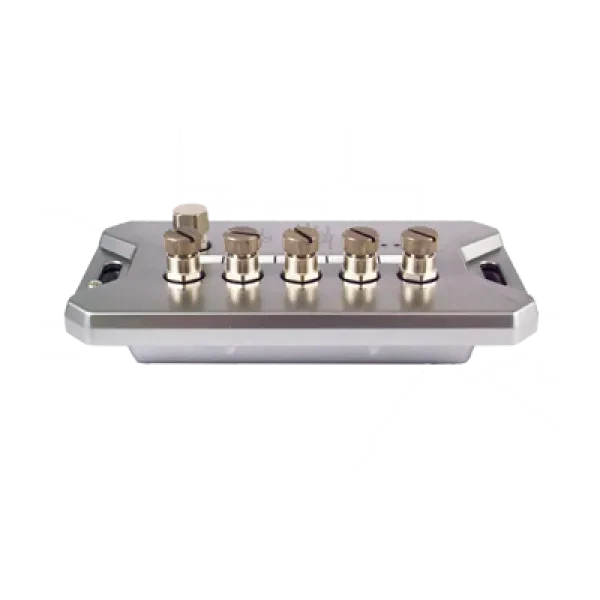

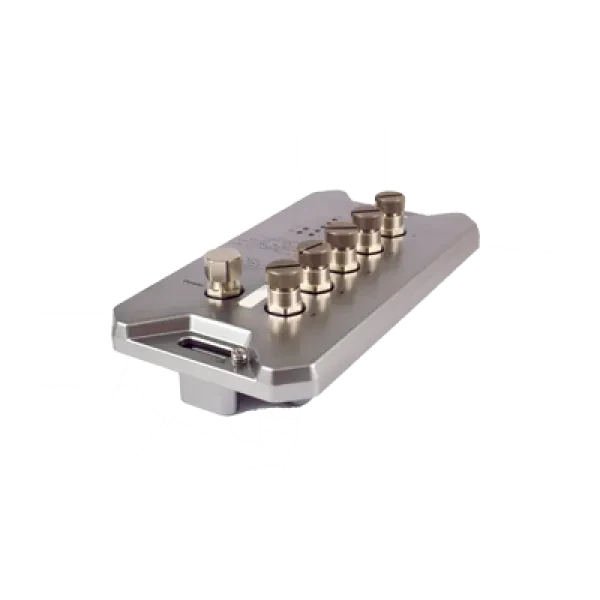

EMG8305 Series – Switch công nghiệp IP67, 5 x 10/100/1000 BASE-T(X) ports, M12 connector

5 x 10/100/1000 BASE-T(X) ports, M12 connector (A or X coding)
EN50155, EN50121-4 Railway Track-side and on-board certified
UL 61010-2-201 certified
Redundant power input 12~48 VDC
Ruggedized IP67 aluminum case design
Works from -40°C~75°C
Prioritizes Profinet packets according to 802.1p

EMG8305 là bộ chuyển mạch Ethernet công nghiệp unmanaged đạt chuẩn IP67, được trang bị 5 cổng Gigabit Ethernet 10/100/1000BASE-T(X) sử dụng đầu nối M12, được thiết kế và chứng nhận chuyên biệt cho các ứng dụng đường sắt cũng như các môi trường công nghiệp khắc nghiệt. Với thiết kế hiện đại, mỏng và phẳng, thiết bị có thể dễ dàng lắp đặt trên hầu hết các bề mặt mà không yêu cầu nhiều không gian.

Nhờ đạt chuẩn IP67, EMG8305 có khả năng chống bụi và chống nước cao, chống rung và chịu được môi trường nhiều bụi bẩn, dầu mỡ hoặc độ ẩm cao, giúp thiết bị hoạt động ổn định mà không cần sử dụng thêm vỏ bảo vệ. Thiết bị hỗ trợ dải nhiệt độ hoạt động rộng từ -40°C đến +75°C, đáp ứng yêu cầu vận hành liên tục trong các điều kiện môi trường khắc nghiệt.

EMG8305 tuân thủ các yêu cầu quan trọng của tiêu chuẩn EN 50155 dành cho thiết bị điện tử trên phương tiện đường sắt, bao gồm khả năng hoạt động trong dải nhiệt độ rộng, dải điện áp nguồn, khả năng chống nhiễu điện từ (EMC) và chống rung. Bên cạnh đó, sản phẩm còn đạt chứng nhận UL61010-2-101, khẳng định độ tin cậy, an toàn và hiệu suất vận hành, là lựa chọn lý tưởng cho các hệ thống mạng trên tàu hỏa, metro, phương tiện giao thông chuyên dụng và các ứng dụng công nghiệp ngoài trời.

Thông số kỹ thuật

Switch Properties
Processing Scheme	Store-and-Forward
MAC Address Table	8096
Packet Buffer Size	1Mbits
Jumbo Frame	10k Bytes

ETHERNET
Standards	IEEE 802.3 for 10BaseT IEEE 802.3u for 100BaseT(X) EEE 802.3ab for 1000BaseT IEEE 802.3x for Flow Control, back pressure flow control
Transmission Rate	10/100/1000 Mbps
Flow Control	Back pressure and pause frame – based flow control schemes

Power
Input Voltage	12-48 VDC
Input Current	0.42A @ 12 V
Max Power Consumption	5W
Connector	5-Pin A-Code Male M12
Reverse Polarity Protection	Yes

LED
Indicators	PWR1, PWR2, LAN1, LAN2, LAN3, LAN4, LAN5

Physical Characteristics
Housing	IP67 protection according to EN 60529, Aluminum Housing
Dimension (W x H x D)	105.7 x 196 x 48.3 mm
Weight	650g
Installation	Wall-mount (Optional Din-Rail Kit)

Environmental Limits
Operating Temperature	-40°C~75°C (-40°F~167°F)
Storage Temperature	-40°C~85°C (-40°F~185°F)
Ambient Relative Humidity	5%~95%, 55°C (Non-condensing)

Connections	5 x 10/100/1000 BASE-T(X) ports
Hãng sản xuất	ATOP
Management	Railway IP67 Waterproof Unmanaged Gigabit Switch
Mounting	Wall-mount (Optional Din-Rail Kit)
Operating temperature	-40°C~75°C
