MIEN5206C-2F-2D485 là bộ chuyển mạch Ethernet công nghiệp managed Layer 2 gồm 6 cổng Fast Ethernet 100Mbps tích hợp 2 cổng truyền thông RS485, được thiết kế theo dạng PCB-mount dành cho các ứng dụng nhúng và hệ thống điều khiển công nghiệp. Thiết bị kết hợp khả năng kết nối mạng Ethernet với truyền thông nối tiếp, sử dụng cơ chế Store-and-Forward để xử lý dữ liệu, đồng thời sở hữu năng lực xử lý băng thông cao và khả năng tự động phát hiện gói tin lỗi nhằm giảm thiểu lỗi truyền dẫn. Nhờ đó, sản phẩm mang đến khả năng truyền dữ liệu ổn định, tin cậy và hiệu quả cho các hệ thống tự động hóa công nghiệp.
Thiết bị hỗ trợ quản lý qua giao diện Web (Web Management) cùng nhiều giao thức mạng, giúp nâng cao hiệu quả vận hành, độ tin cậy và tính bảo mật của hệ thống trong các kiến trúc mạng phức tạp. Các cổng quang 100Base-FX hỗ trợ nhiều loại module quang 1×9, cho phép truyền dữ liệu đường dài với khả năng chống nhiễu điện từ vượt trội. Trong khi đó, các cổng Ethernet 10/100Base-T(X) hỗ trợ 10/100Mbps, Full/Half-Duplex và Auto MDI/MDI-X, mang lại kết nối mạng có băng thông cao, độ trễ thấp và độ tin cậy cao cho các ứng dụng công nghiệp.

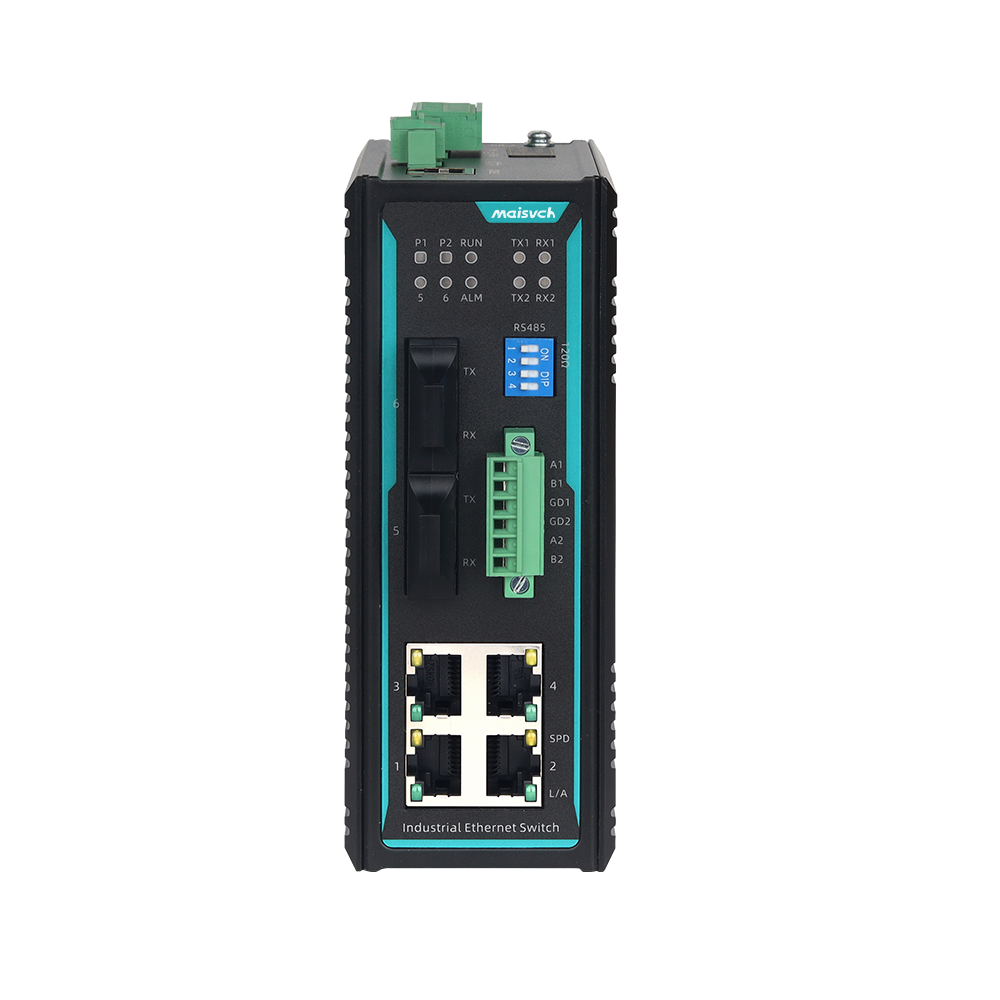

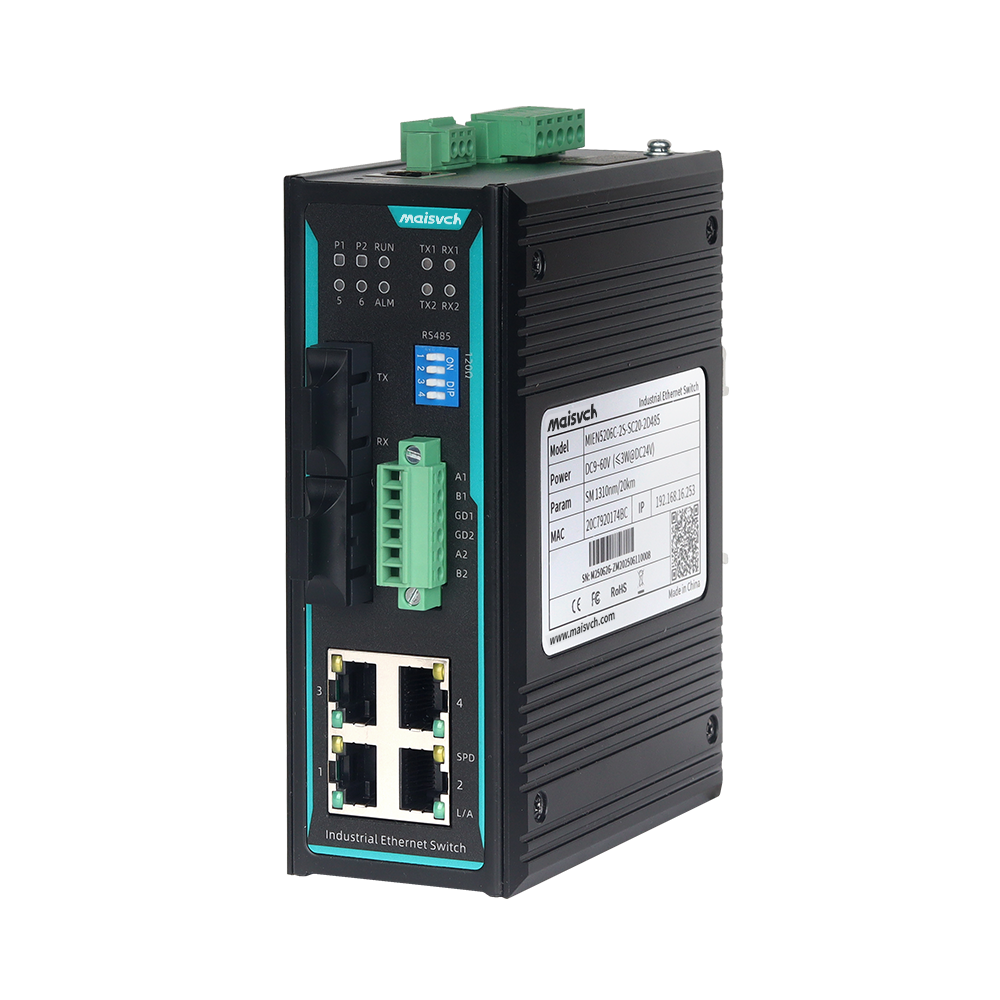

MIEN5206C-2F-2D485 được trang bị 2 cổng quang 100Mbps (100Base-FX), 4 cổng Ethernet đồng 100Mbps (10/100Base-T(X)) và 2 cổng RS485 cách ly, đáp ứng đồng thời nhu cầu kết nối mạng và truyền thông nối tiếp trong cùng một thiết bị. Sản phẩm sử dụng linh kiện công nghiệp chất lượng cao, hỗ trợ hoạt động ổn định trong dải nhiệt độ từ -40°C đến +75°C và đã vượt qua các bài kiểm tra nghiêm ngặt về chức năng, khả năng chịu nhiệt độ cao/thấp, an toàn điện và miễn nhiễm điện từ (EMC). Với thiết kế bền bỉ và hiệu suất truyền thông ổn định, thiết bị là lựa chọn lý tưởng cho các ứng dụng tự động hóa công nghiệp, năng lượng thông minh, thành phố thông minh, giao thông thông minh, nhà máy thông minh và nhiều hệ thống hạ tầng công nghiệp khác.
THÔNG SỐ KỸ THUẬT
| Protocol Standard | |
| Protocol Standard | IEEE 802.3, IEEE 802.3u, IEEE 802.3x, IEEE 802.1w, IEEE 802.1p, IEEE 802.1Q |
| Switch Capability | |
| Processing Type | Store-and-Forward |
| Backplane Bandwidth | 1.2Gbps |
| Buffer Size | 768kbit |
| Giant Frame | 2kByte |
| MAC Table Size | 2K |
| Interface | |
| 100M Fiber Port | 2*100Base-FX 100Mbps optical ports, SC/FC/ST interfaces optional, transmission distance supports 2km for 1310nm multimode dual-fiber or 20km for 1310nm single-mode dual-fiber (single/dual fiber, 40/60/80/100km optional). |
| 100M Copper Port | 4*10/100Base-T(X) auto-sensing 100Mbps RJ45 Ethernet ports, full/half duplex, MDI/MDI-X auto-sensing |
| Serial Port | Serial Port Type: 2-channel isolated RS485
Connection Method: 6-position 3.81mm pitch locking terminal blocks Baud Rate: 600bps~460800bps Termination Resistor: Built-in 120Ω termination resistor, adjustable via DIP switch Isolation Voltage: 1.5kVDC |
| CONSOLE | One console port and one RS232 signal RJ45 port are used for equipment debugging. |
| Relay | 1 relay alarm output with 3 positions and a 3.81mm pitch locking terminal connector |
| Button | Factory Reset |
| Status LED | Power indicator
Operation indicator Ring network indicator Interface indicator Ethernet port speed indicator Serial indicator |
| Power Supply | |
| Input Voltage | DC models: DC 9~60V, supports dual power supply redundancy and reverse connection protection. AC models: AC 85~264V / DC 110~370V. |
| Power Consumption | ≤3W@DC24V（DC）、≤3W@AC220V（AC） |
| Connection | DC models: 5-position 5.08mm pitch terminal blocks with locking mechanism
AC models: 3-position 5.08mm pitch terminal blocks with locking mechanism |
| Physical Characteristics | |
| Dimensions | 140×54×110 mm (DIN rail mounting clip excluded) |

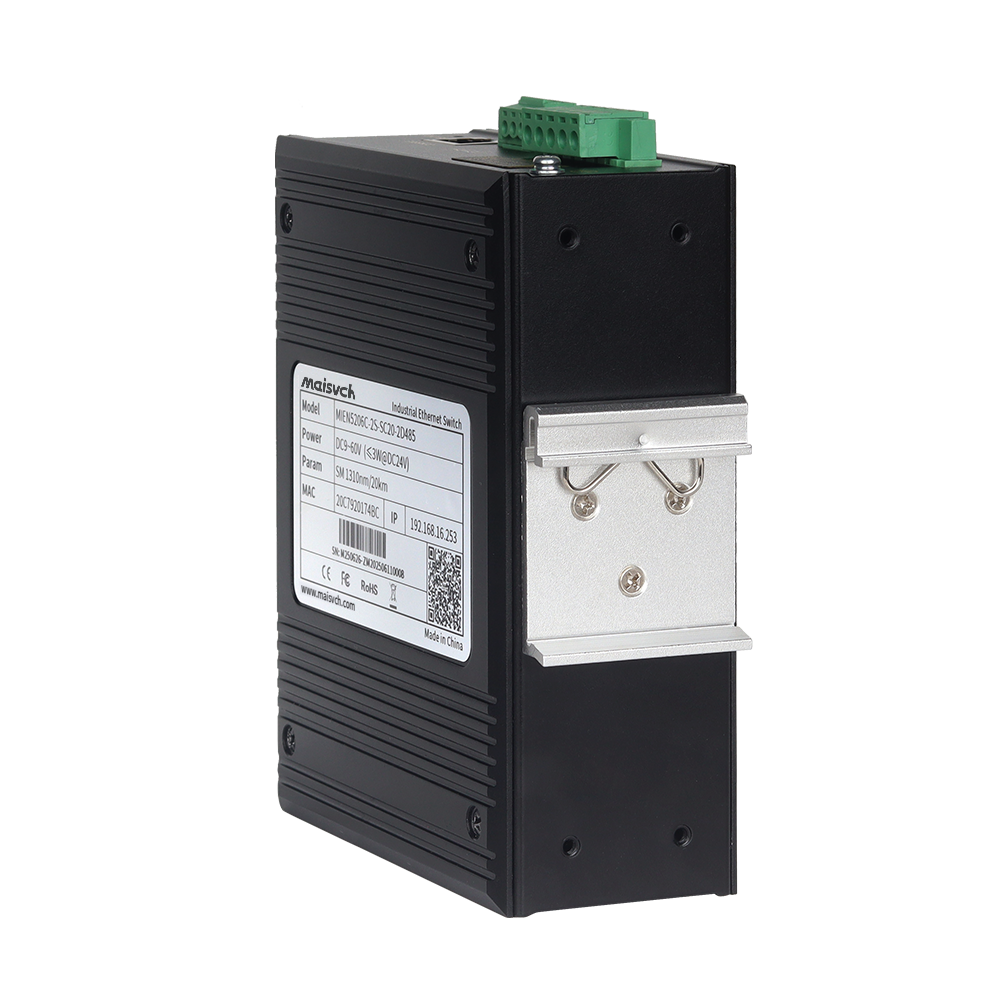

| Installations | Easy installation on 35mm DIN rails |
| IP Code | IP40，Aluminum alloy casing |
| Weight | Approximately 0.65 kg (DC), approximately 0.73 kg (AC) |
| Working Environment | |
| Operating Temp | -40℃~+75℃ |
| Storage Temp | -40℃~+85℃ |
| Relative Humidity | 5%~95% (non-condensing) |
| Industry Standard | |
| EMC | IEC 61000-4-2 (ESD): Level 4
IEC 61000-4-5 (Surge): Level 4 ※Ethernet ports support 6kV lightning protection IEC 61000-4-4 (EFT): Level 4 |
| Certification | CE, FCC, RoHS |
