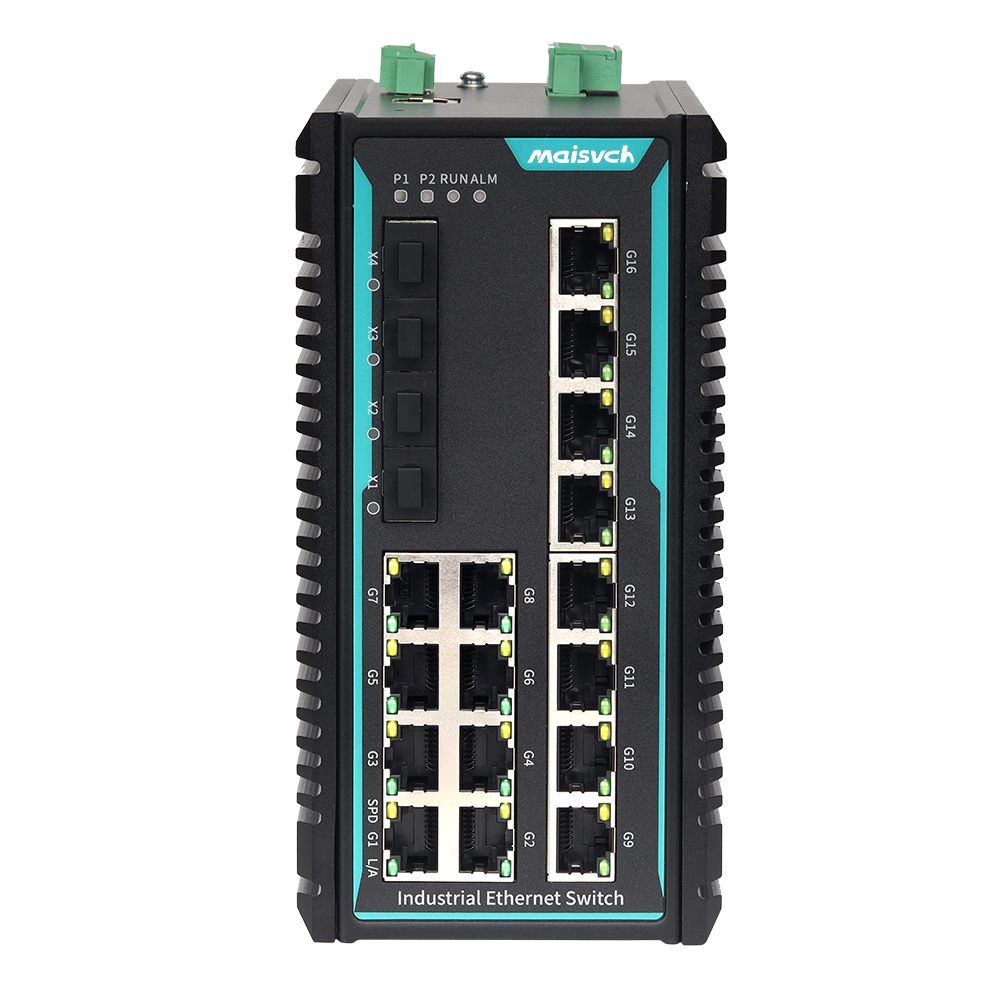

Switch công nghiệp Layer 3 10G MISCOM8220GX-4XGF-16GT
MISCOM8220GX-4XGF-16GT là switch Ethernet công nghiệp Layer 3 10 Gigabit được trang bị 4 cổng 10G SFP+ và 16 cổng Gigabit RJ45, đáp ứng nhu cầu truyền tải dữ liệu tốc độ cao trong các hệ thống mạng công nghiệp hiện đại.
Thiết bị sử dụng cơ chế Store-and-Forward (Lưu trữ và chuyển tiếp), kết hợp khả năng xử lý băng thông mạnh mẽ giúp tự động phát hiện và loại bỏ các gói tin lỗi, giảm thiểu lỗi truyền dẫn và đảm bảo hiệu suất truyền dữ liệu ổn định, tin cậy. Với hạ tầng mạng 10 Gigabit Ethernet, MISCOM8220GX-4XGF-16GT mang lại khả năng kết nối tốc độ cao cho các ứng dụng yêu cầu băng thông lớn.
Sản phẩm được thiết kế với linh kiện cấp công nghiệp (Industrial Grade Components), kết hợp quy trình thiết kế và sản xuất theo tiêu chuẩn cao. Thiết bị sử dụng vỏ hợp kim nhôm cường lực, thiết kế không quạt (Fanless) giúp tản nhiệt hiệu quả, hỗ trợ lắp đặt Rackmount chuẩn 19 inch (1U). Khả năng hoạt động ổn định trong dải nhiệt độ -40°C đến +75°C cùng thiết kế bảo vệ công nghiệp giúp thiết bị vận hành bền bỉ trong các môi trường khắc nghiệt.
Quản lý và giao thức mạng
MISCOM8220GX-4XGF-16GT đáp ứng đầy đủ các tiêu chuẩn truyền thông trong lĩnh vực công nghiệp, đảm bảo các yêu cầu về giao tiếp thời gian thực, an toàn mạng và độ tin cậy cao.
Thiết bị hỗ trợ nhiều phương thức quản lý linh hoạt:
- Quản lý qua cổng Console (CLI).
- Quản lý từ xa thông qua Telnet hoặc SSH.
- Quản lý trên nền Web với HTTP/HTTPS.
- Quản lý tập trung thông qua SNMP và MIB.
Đồng thời hỗ trợ đầy đủ các giao thức mạng và tiêu chuẩn công nghiệp như:
- RIP
- OSPF
- VRRP
- PIM
- EAPS
- ERPS
- STP / RSTP / MSTP
- VLAN
- QoS
- LACP
- IGMP
- IGMP Snooping
- GMRP
- LLDP
- IEEE 802.1X
- ACL
- DHCP
- SNTP
- Port Mirroring
- DDM (Digital Diagnostic Monitoring)
- Ping
- Traceroute (Tracert)
Ứng dụng
MISCOM8220GX-4XGF-16GT là giải pháp lý tưởng cho các hệ thống mạng công nghiệp yêu cầu băng thông lớn và độ tin cậy cao, được ứng dụng rộng rãi trong:
- Trạm biến áp và hệ thống điện thông minh (Smart Grid).
- Năng lượng tái tạo (Điện mặt trời, điện gió).
- Thành phố thông minh (Smart City).
- Đường sắt và Metro.
- Hệ thống giao thông thông minh (ITS).
- Nhà máy thông minh (Smart Factory).
- Hệ thống SCADA.
- Tự động hóa công nghiệp.
- Trung tâm dữ liệu công nghiệp và mạng truyền dẫn tốc độ cao.
THÔNG SỐ KỸ THUẬT
| Software | ||
| Switching | Support port configuration, such as port rate, duplex mode, flow control, giant frame, etc
Support 802.1Q VLAN, port / MAC / subnet / protocol based VLAN division, GVRP, port isolation Support port speed limit, storm suppression, storm detection, static port convergence, dynamic convergence LACP Support MAC address aging, static MAC address binding and filtering, and MAC address learning restrictions |
|
| Redundancy | Support MW-RingV2 private ring network technology
support EAPS support ERPS Support STP/RSTP/MSTP |
|
| Broadcast | Support static multicast, IGMP Snooping, and GMRPSupport IGMPv1/v2/v3
Support PIM-DM, PIM-SM |
|
| Routing | Support static routingSupport RIPv1/v2, OSPF dynamic routing
support VRRP |
|
| Security Management | Support ring circuit detectionSupport HTTP, HTTPS, TELNET, and SSH access mode
Support ACL, data filtering of L2-L4 layer Support 802.1X port authentication and MAC address authentication Support dual power supply redundancy drop relay alarm |
|
| Management and Maintenance | Support QoS, Cos/DSCP/Policy mapping, and WRR/SP/SRR queue scheduling algorithmSupport DHCP Server / Security / Relay / Snooping
Support SNMP v1 / v2c / v3, SNMPv1 / v2c Trap, LLDP Support port mirror, Ping, Tracert, DDM Support user rights management, system logs, local time setting synchronization, and SNTP network time synchronization Support online restart, factory reset, system upgrade, configuration file upload / download Support unified upper-level computer software management |
|
| Switching | ||
| Processing Type | Store and forward | |
| Backplane Bandwidth | 128Gbps | |
| Buffer Size | 12Mbit | |
| MAC Table Size | 16K | |
| Interface | ||
| 10G Fiber Port | 4*10GBase-R SFP+ ports | |
| 1G Copper Port | 16*10/100/1000Base-T (X) auto-sensing RJ45 port, full / half-duplex, auto MDI/MDI-X connection | |

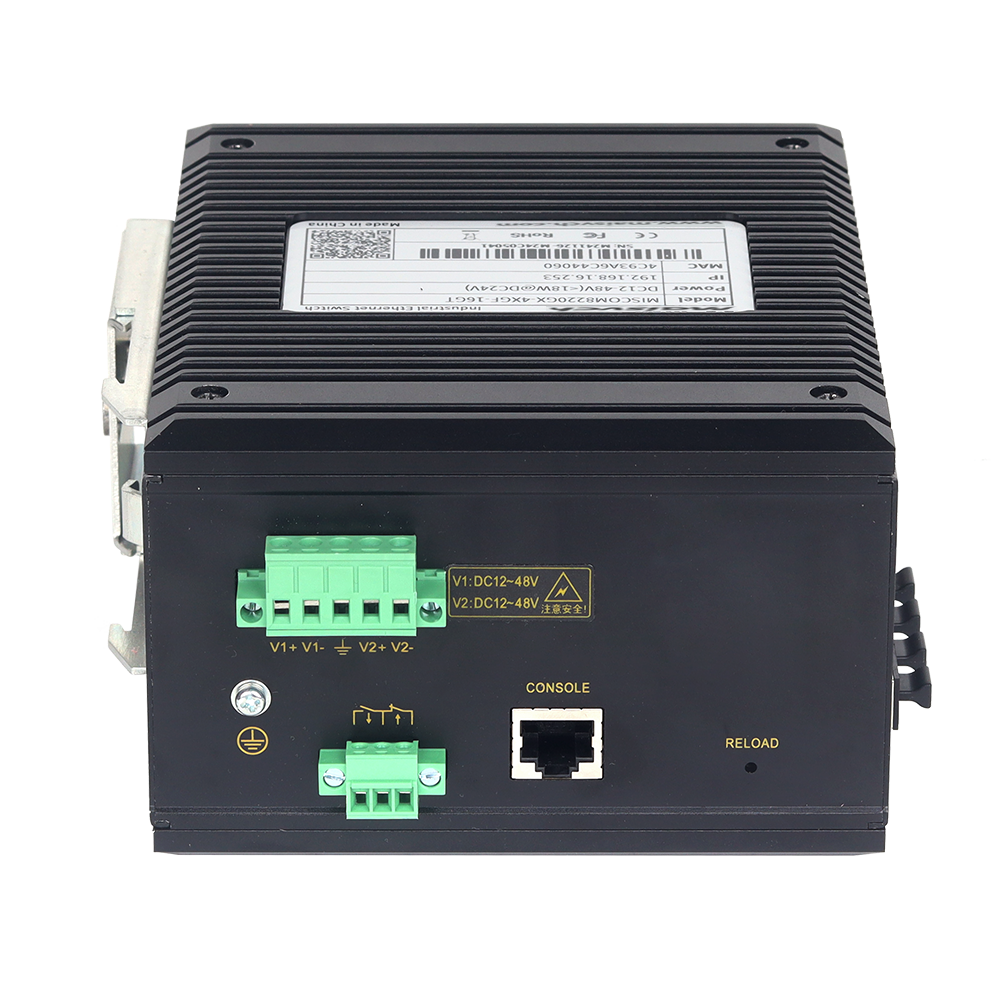

| Relay | 1 relay alarm output, 3-pin 5.08mm terminal block | |
| CONSOLE | 1 CONSOLE port of RS232 signal for equipment debugging and command line configuration | |
| Status LED | Power indicator, operation indicator, alarm indicator, SFP interface indicator, port rate and connection/active status indicator | |
| Power | MISCOM8220GX-4XGF-16GT | MISCOM8220GX-4XGF-16GT-AD220 |
| Power Input | DC12~48V Dual power redundancy | AC85~264V / DC110~370V |
| Power Consumption | ＜22W@DC12V(full load) | ＜22W@AC220V(full load) |
| Connection | 5-pin 5.08mm terminal block | 5-pin 5.08mm terminal block,3-pin for power |
| Protection | Anti-connection protection | Built-in 3A over current protection |
| Physical Characteristics | ||
| Dimension | 160×82.5×128 mm (Not including DIN rail mounting clip) | |
| Installation | 35mm standard DIN-rail type installation | |
| IP Code | IP40 | |
| Weight | About 1.56kg | |
| Working Environment | ||
| Operating Temp | -40℃~+75℃ | |
| Storage Temp | -40℃~+85℃ | |
| Ambient Humidity | 5%~95% (No condensation) | |
| Industry Standard | ||
| EMC | IEC 61000-4-2(ESD): Level 4(Contact discharge±8kV, air discharge±15kV)IEC 61000-4-5(Surge): Level 3
(Power: common mode±2kV, differential mode±2kV network port: common mode±6kV,differential mode±2kV） IEC 61000-4-4(EFT): Level 4(Power: ±4kV, Copper port: ±2kV) |
|
