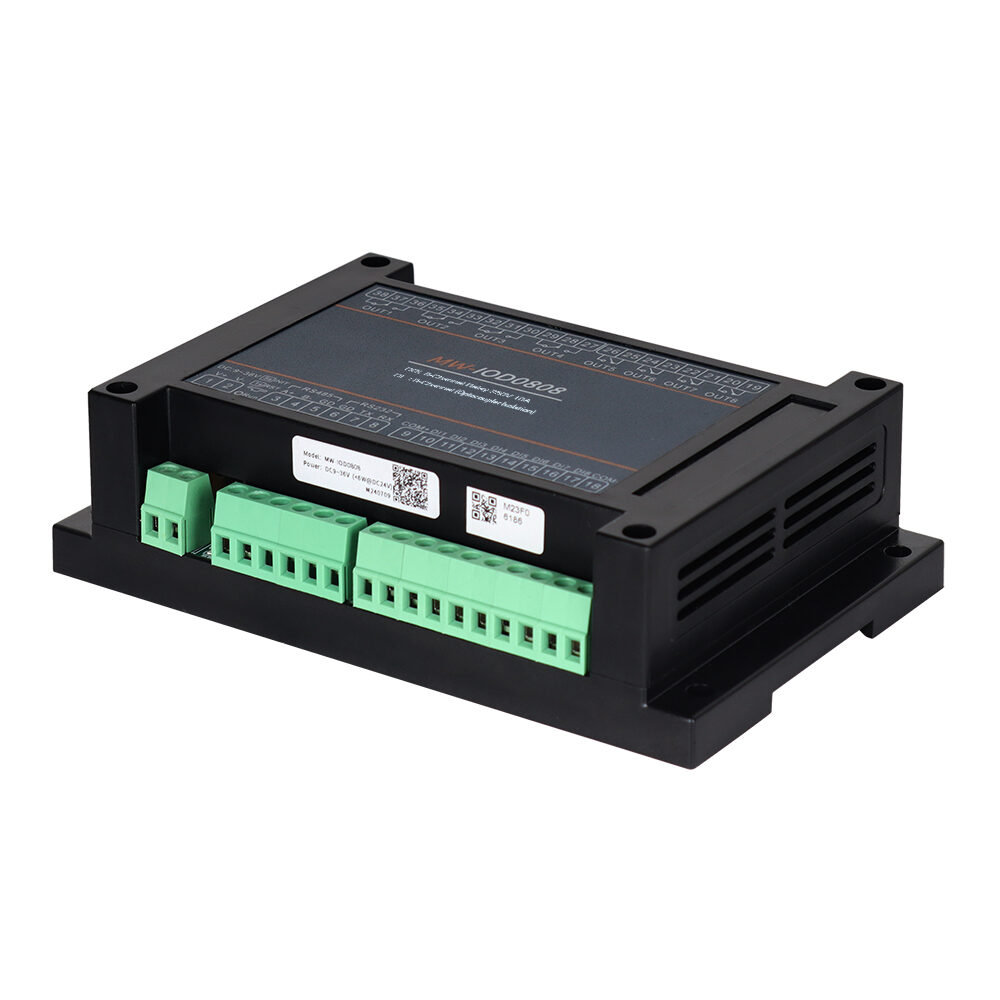

MW-IOD0808 là module I/O công nghiệp IIoT với 8 kênh DI và 8 kênh DO, hỗ trợ giao thức Modbus RTU, cho phép thu thập và điều khiển trạng thái I/O một cách hiệu quả. Thiết bị được trang bị 1 cổng serial RS232/RS485, 8 kênh đầu vào DI và 8 kênh đầu ra DO, cùng với đầu vào nguồn DC 9~36V dải rộng.
Hoạt động ở chế độ Modbus RTU Slave, thiết bị có thể kết nối liền mạch với các Modbus RTU Master, hỗ trợ cấu hình địa chỉ Slave, thông số cổng serial, quản lý trạng thái I/O và truy xuất thông tin thiết bị. Ngoài ra, thiết bị còn hỗ trợ các chức năng nâng cao như khởi động lại từ xa, khôi phục cài đặt gốc và nâng cấp firmware.
Đi kèm phần mềm cấu hình Remote I/O, MW-IOD0808 giúp người dùng dễ dàng cấu hình, kiểm tra và quản lý thiết bị trong quá trình triển khai hệ thống. Sản phẩm sử dụng linh kiện cấp công nghiệp, thiết kế hiệu năng cao và hỗ trợ lắp đặt trên thanh DIN 35mm hoặc gắn tường.
MW-IOD0808 có khả năng hoạt động ổn định trong môi trường nhiệt độ khắc nghiệt từ -40°C đến +85°C, đáp ứng yêu cầu của các ứng dụng công nghiệp. Thiết bị được kiểm tra nghiêm ngặt về chức năng, nhiệt độ và khả năng tương thích điện từ (EMC), phù hợp cho nhiều lĩnh vực như tự động hóa công nghiệp, tự động hóa tòa nhà, giám sát môi trường, quản lý năng lượng, hệ thống an ninh và các ứng dụng IoT.
| Software | |
| Management Function | Support Modbus RTU protocol, Slave address (1-247) setting and readingSupport Modbus function codes 01, 02, 03, 04, 05, 06, 15, 16
Support DI status reading, DI input filtering, DI counting. Supports DO status reading and control, DO power-on initial state setting, DO output delay hold Support serial port parameter reading and setting Support device information reading Support online reboot, factory reset, device upgrade. Support remote IO configuration software management |
| Interface | |
| Serial Port | Serial port type: 1 RS232 or RS485 optionalConnection: 6-position 5mm pitch terminal block
Baud rate: 600bps~460800bps Data bit: 8bit Stop bit: 1bit, 2bit Check digit: None, Odd, Even Isolation voltage: 500VDC |
| DI | Number of channels: 8 digital inputsConnection: 10-position 5mm pitch terminal block
Modbus function code: 02, 03, 04, 16 Rated voltage: DC12V (DC5~24V) Input Type: Wet contact PNP (Logic level 0: No external power input; Logic level 1: with DC5~24V external power input) Isolation protection: 500VAC (optocoupler isolation) |

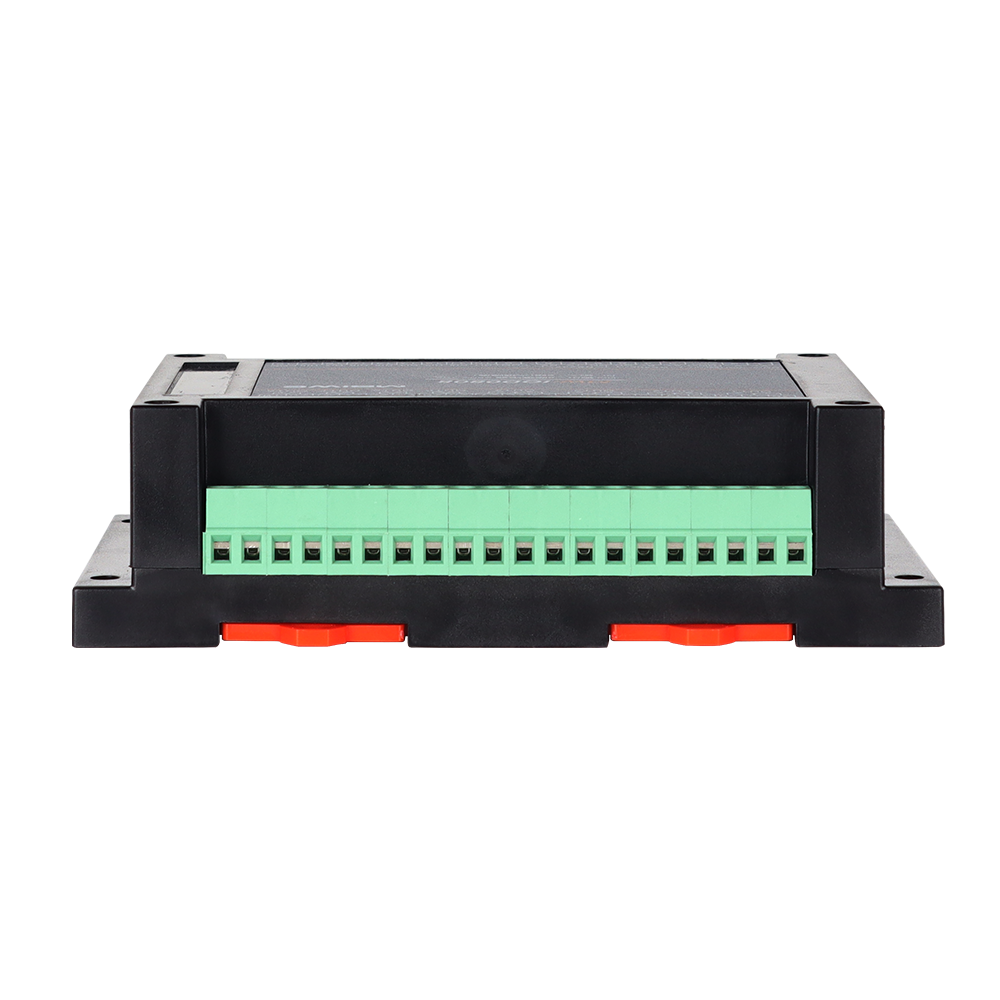

| DO | Number of channels: 8 digital outputs (DO1-DO4 are 3-contact relays, DO5-DO8 are 2-contact relays)Connection: 20-position 5mm pitch terminal block
Modbus function code: 01, 03, 04, 05, 15Output type: relay output (dry contact) Contact rated load: 10A@AC250V, 10A@DC30V Initial insulation resistance: 1000MΩ (min.) @500VDC Contact resistance: ≤100mΩ Electrical life: 100,000 operations (rated load) Isolation protection: 500VAC |
| Button | One-click restart, factory reset |
| Status LED | Operation, DO status |
| Power Supply | |
| Input Voltage | DC9~36V |
| Power Consumption | ＜3.5W@DC24V(full load) |
| Connection | 2-position 5mm pitch terminal block |
| Protection | Anti-reverse |
| Physical Characteristics | |
| Dimensions | 145×90×40 mm (Not including DIN rail mounting clip or connectors) |
| Installations | 35mm DIN Rail mounting or wall mounting |
| Shell | Plastic |
| Weight | 0.25kg |
| Working Environment | |
| Operating Temp | -40℃~+85℃ |
| Storage Temp | -40℃~+85℃ |
| Relative Humidity | 5%~95%(non-condensing) |
| Industry Standard | |
| EMC | IEC 61000-4-5(Surge): Level 3 |
