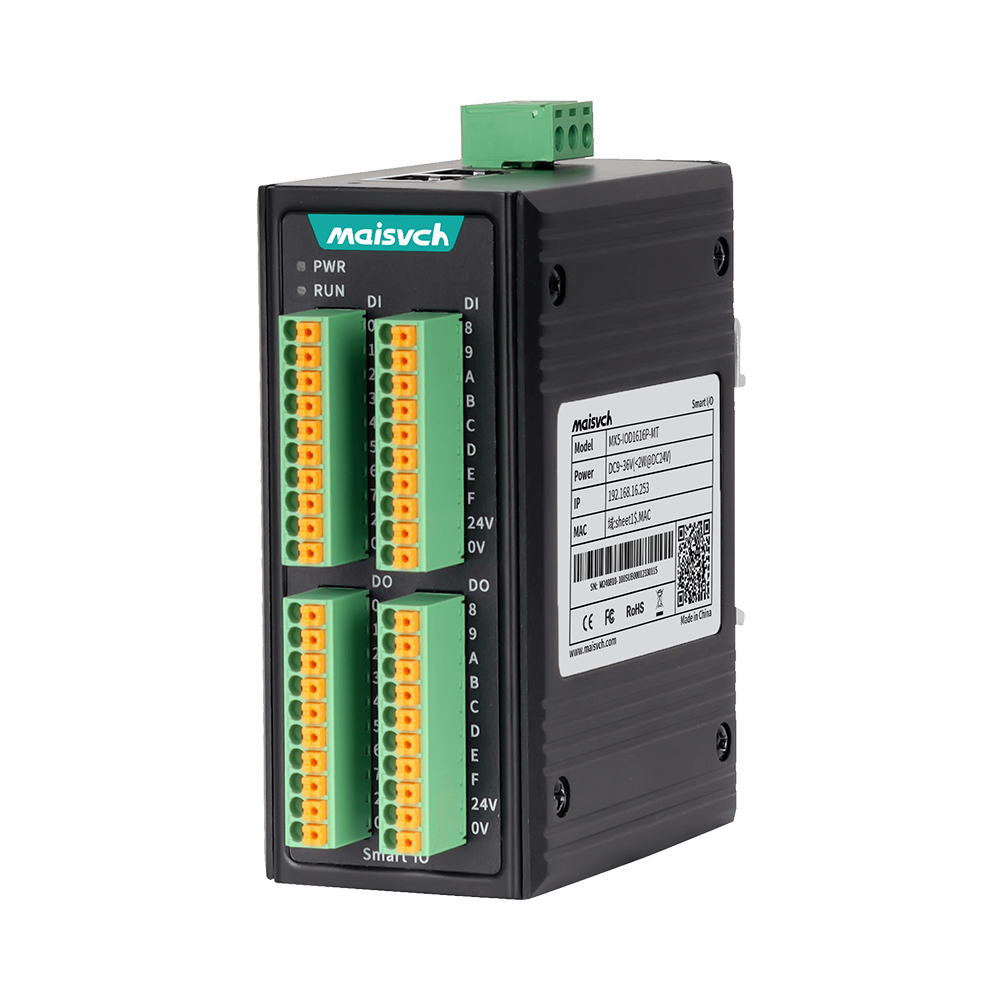

MX5-IOD1616P-MT là module Remote I/O được thiết kế nhằm đơn giản hóa các tác vụ trong hệ thống tự động hóa công nghiệp, với 16 kênh DI loại PNP và 16 kênh DO. Thiết bị hỗ trợ giao thức Modbus TCP, cho phép thu thập và điều khiển trạng thái I/O hiệu quả, đồng thời đảm bảo khả năng truyền thông ổn định. Thiết bị được trang bị 2 cổng Ethernet 10/100Base-T(X), 16 kênh đầu vào số DI và 16 kênh đầu ra số DO, cùng với đầu vào nguồn DC 9~36V dải rộng. Sử dụng linh kiện cấp công nghiệp, MX5-IOD1616P-MT có vỏ hợp kim nhôm chắc chắn, thiết kế tản nhiệt hiệu quả và hỗ trợ lắp đặt trên thanh DIN 35mm. Thiết kế bền bỉ giúp thiết bị hoạt động tin cậy trong dải nhiệt độ khắc nghiệt từ -40°C đến +75°C, phù hợp với các môi trường công nghiệp yêu cầu cao.
Module Remote I/O tích hợp nhiều chức năng quản lý mạng nâng cao, bao gồm Modbus TCP, Watchdog, lọc tín hiệu đầu vào, điều khiển DO, duy trì trạng thái khi khởi động lại, giám sát trạng thái I/O, nhật ký mạng (Network Logs), DHCP Client, quản lý mật khẩu người dùng và nâng cấp hệ thống trực tuyến. Với thiết kế bảo vệ theo tiêu chuẩn công nghiệp cao, thiết bị trải qua các bài kiểm tra nghiêm ngặt về chức năng, an toàn, EMC và khả năng hoạt động ở nhiệt độ cao/thấp. Khả năng thích ứng với điều kiện mạng phức tạp và môi trường công nghiệp khắc nghiệt giúp MX5-IOD1616P-MT phù hợp cho nhiều ứng dụng như hệ thống năng lượng tích hợp, thành phố thông minh, giao thông thông minh, nhà máy thông minh và các hệ thống tự động hóa công nghiệp.
| Software | |
| Management Function | Support ModbusTCP protocol, up to 8-channel Modbus TCP master connection at the same time.Support Modbus watchdog time and TCP timer keep alive
Support DI input filtering and input hold Support DO state control, restart hold Support DI and DO status monitoring |
| System Management | Support static IP, DHCP clientSupport user password, system information
Support web log remote host monitoring Support online reboot, factory reset, device upgrade |
| Interface | |
| Copper Port | 2*10/100Base-T(X) auto-sensing RJ45 ports, half/full duplex, auto MDI/MDI-X |

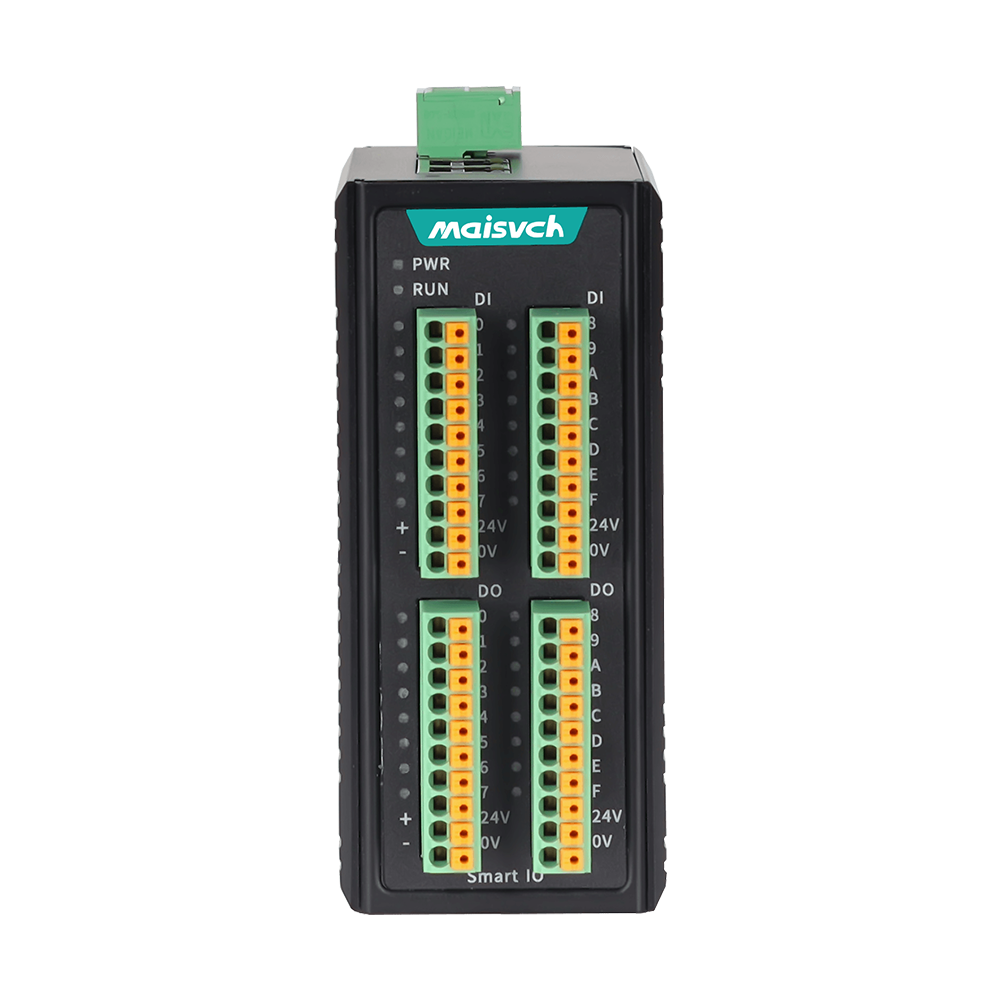

| DI | Number of channels: 16 digital inputsConnection: 2*10-position 3.5mm pitch terminal block
Modbus function code: 02, 03, 04 Rated voltage: DC24V (DC18~30V) Input Type: Wet contact PNP (Logic level 0: No external power input.) Logic level 1: with DC18~30V external power input) Input filtering:0~20ms Isolation protection: 500VAC (optocoupler isolation) |
| DO | Number of channels: 16 digital outputsConnection: 2*10-position 3.5mm pitch terminal block
Modbus function code: 01, 03, 05, 06, 15, 16 Rated voltage: DC24V (DC18~30V) Output Type: Wet contact PNP Rated current: 500mA (single channel) Load type: resistive load, inductive load Isolation protection: 500VAC (optocoupler isolation) Interface protection: over-voltage, over-current, overload protection |
| Button | One-click restart, factory reset |
| Status LED | Power, Connectivity, DI status, DO status, Copper port rate and status |
| Power Supply | |
| Input Voltage | DC9~36V |
| Power Consumption | ＜2W@DC24V(full load) |
| Connection | 3-position 5.08mm pitch terminal block |
| Protection | Anti-reverse |
| Physical Characteristics | |
| Dimensions | 102×46×78 mm (Not including DIN Rail Mounting Clip or connectors) |

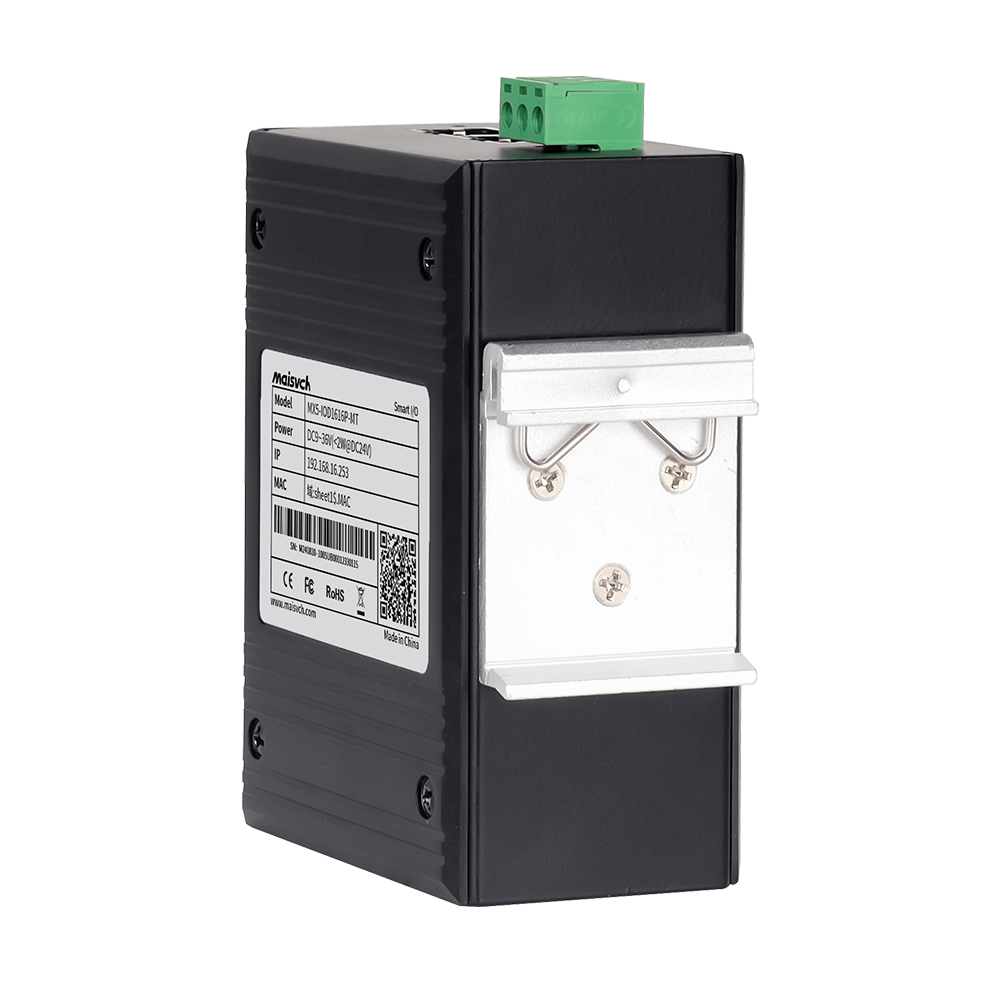

| Installations | 35mm DIN Rail mounting |
| IP Code | IP40 |
| Weight | 0.37kg |
| Working Environment | |
| Operating Temp | -40℃~+75℃ |
| Storage Temp | -40℃~+85℃ |
| Relative Humidity | 5%~95%(non-condensing) |
| Industry Standard | |
| EMC | IEC 61000-4-2(ESD): Level 3 (Contact discharge ±6kV, air discharge ±8kV)IEC 61000-4-5(Surge): Level 3 (Power supply: common mode ±2kV, differential mode ±1kV.
Ethernet port: common mode ±2kV, differential mode ±1kV) IEC 61000-4-4(EFT): Level 3 (Power supply: ±2kV; Ethernet port: ±1kV) |
