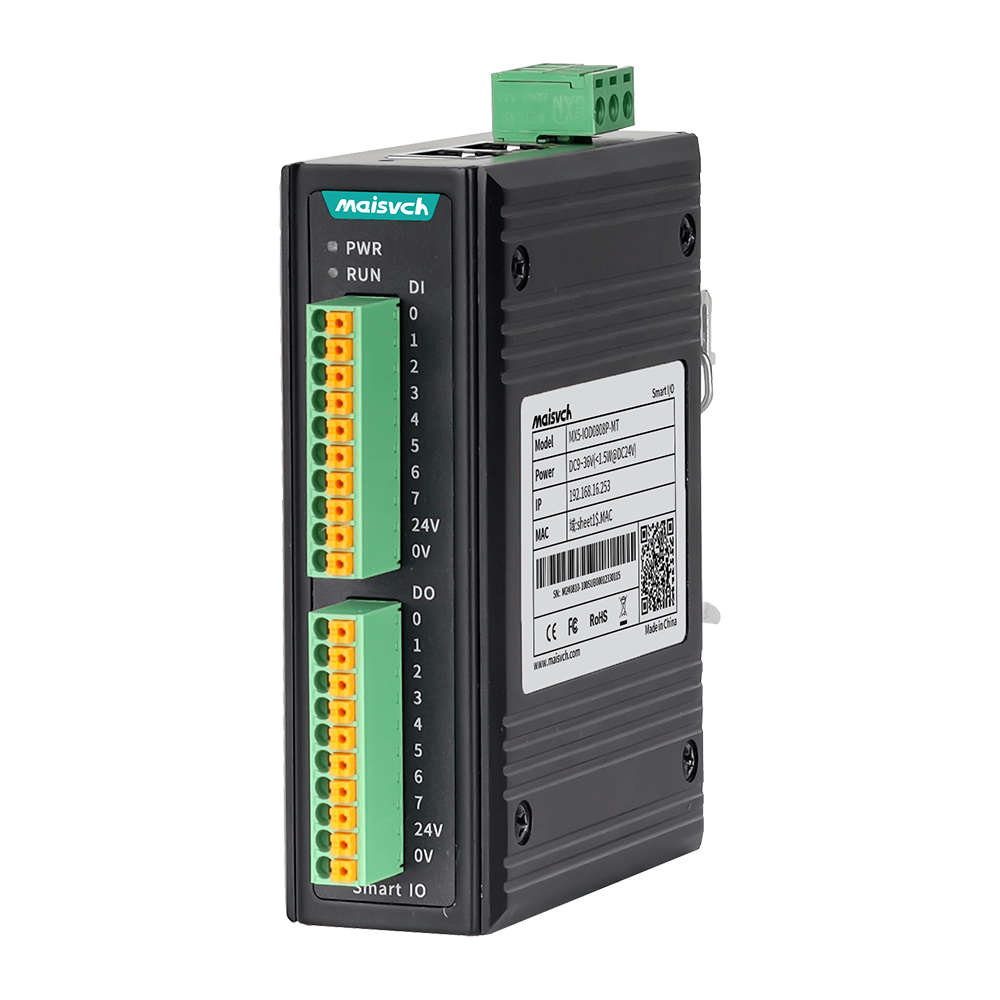

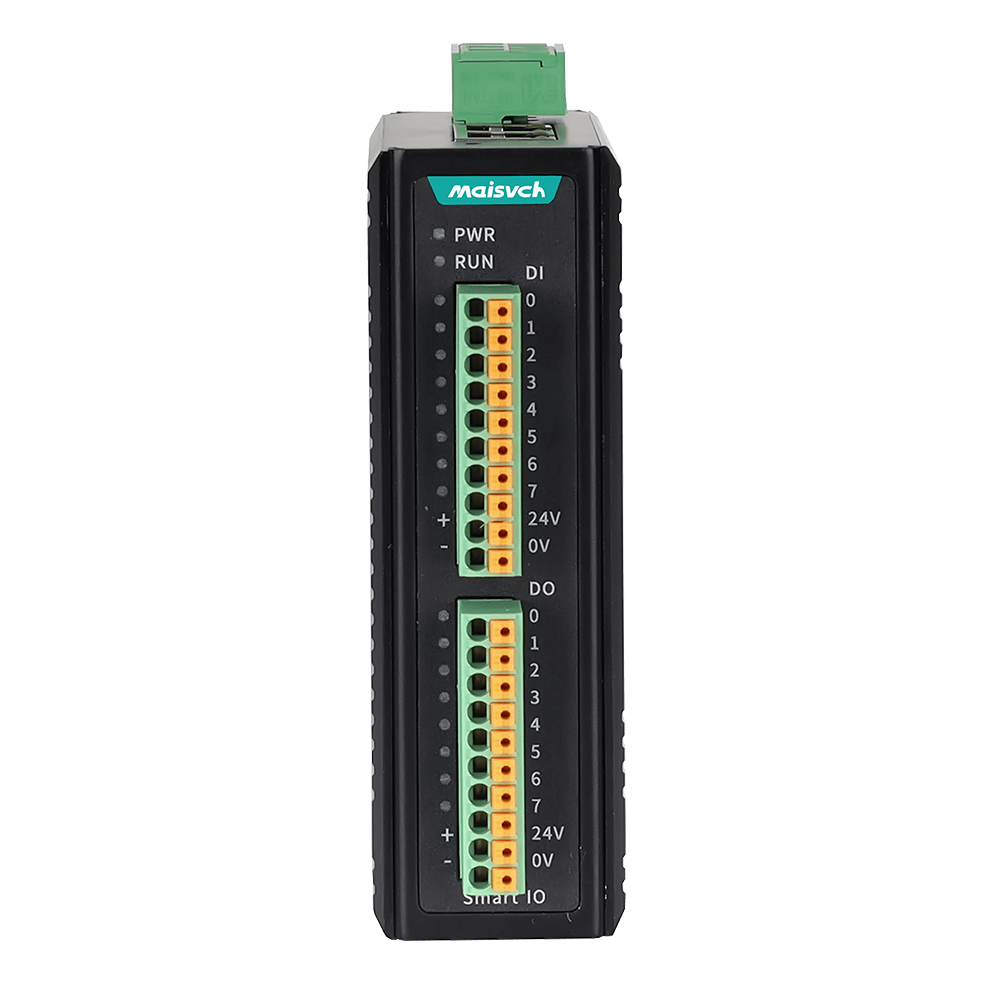

MX5-IOD0808P-MT là module Remote I/O được trang bị 8 kênh DI loại PNP và 8 kênh DO, thiết kế để thu thập và điều khiển trạng thái I/O một cách hiệu quả. Thiết bị hỗ trợ giao thức Modbus TCP, cho phép tích hợp dễ dàng vào các hệ thống công nghiệp.
Module được trang bị 2 cổng Ethernet 10/100Base-T(X), 8 đầu vào số (DI) và 8 đầu ra số (DO), cùng với đầu vào nguồn DC 9~36V dải rộng. Sử dụng linh kiện cấp công nghiệp, MX5-IOD0808P-MT có vỏ hợp kim nhôm chắc chắn, hỗ trợ tản nhiệt hiệu quả và thiết kế lắp đặt trên thanh DIN 35mm. Thiết bị có thể hoạt động ổn định trong môi trường nhiệt độ khắc nghiệt từ -40°C đến +75°C, đảm bảo khả năng truyền thông và vận hành tin cậy trong các môi trường công nghiệp yêu cầu cao.
MX5-IOD0808P-MT hỗ trợ quản lý mạng WEB nâng cao cùng nhiều giao thức và tính năng như Modbus TCP, Watchdog, lọc tín hiệu đầu vào, điều khiển DO, duy trì trạng thái khi khởi động lại, giám sát trạng thái I/O, nhật ký mạng (Network Logs), DHCP Client, quản lý mật khẩu người dùng và nâng cấp hệ thống. Các chức năng có thể được cấu hình và quản lý thông qua giao diện WEB, giúp thuận tiện hơn trong quá trình triển khai và vận hành hệ thống.
Thiết bị được thiết kế với cấu trúc bảo vệ công nghiệp tiêu chuẩn cao và trải qua các bài kiểm tra nghiêm ngặt về chức năng, nhiệt độ, an toàn và khả năng tương thích điện từ (EMC), đảm bảo hoạt động đáng tin cậy trong các điều kiện mạng phức tạp. Với khả năng kết nối linh hoạt và độ bền cao, MX5-IOD0808P-MT phù hợp cho nhiều ứng dụng như hệ thống năng lượng tích hợp, thành phố thông minh, giao thông thông minh, nhà máy thông minh và tự động hóa công nghiệp, mang đến giải pháp Remote I/O ổn định và linh hoạt cho các hệ thống công nghiệp hiện đại.
| Software | |
| Management Function | Support ModbusTCP protocol, up to 8-channel Modbus TCP master connection at the same time.Support Modbus watchdog time and TCP timer keep alive
Support DI input filtering and input hold Support DO state control, restart hold Support DI and DO status monitoring |
| System Management | Support static IP, DHCP clientSupport user password, system information
Support web log remote host monitoring Support online reboot, factory reset, device upgrade |
| Interface | |

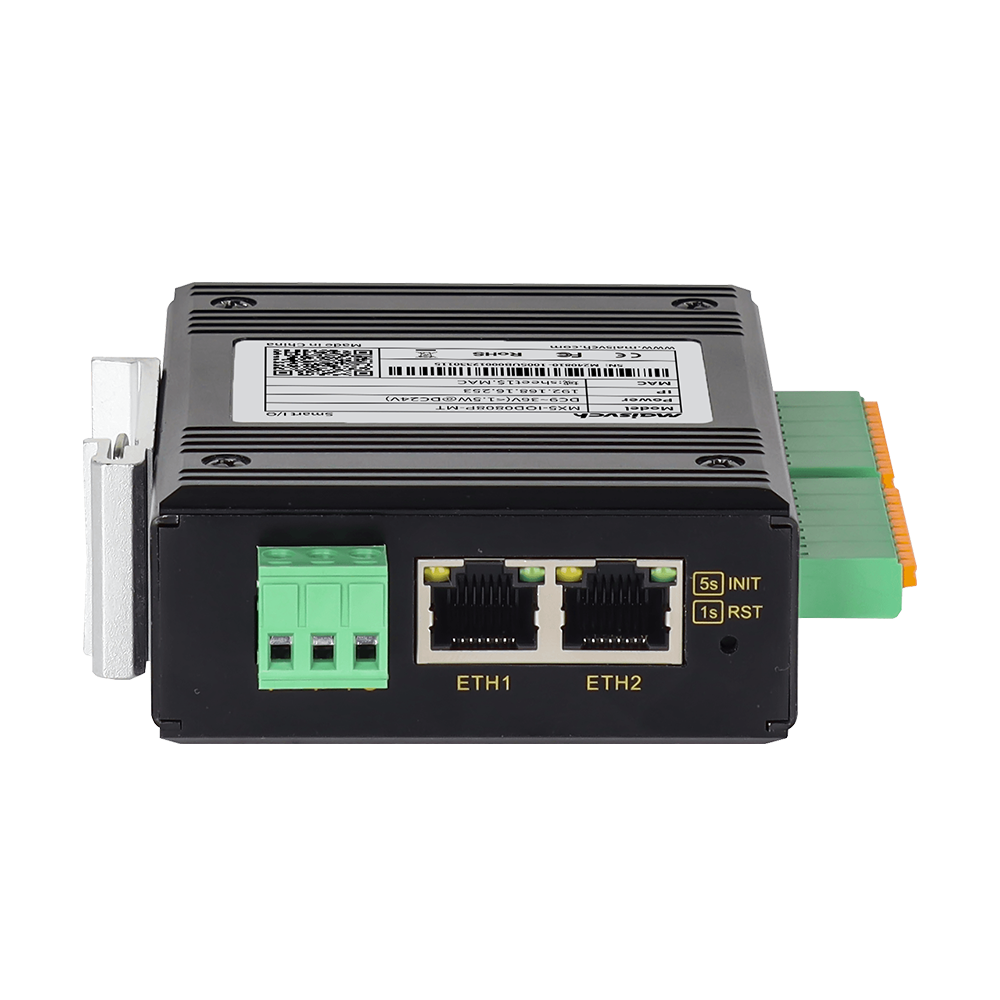

| Copper Port | 2*10/100Base-T(X) auto-sensing RJ45 ports, half/full duplex, auto MDI/MDI-X |
| DI | Number of channels: 8 digital inputsConnection: 10-position 3.5mm pitch terminal block
Modbus function code: 02, 03, 04 Rated voltage: DC24V (DC18~30V) Input Type: Wet contact PNP (Logic level 0: No external power input; Logic level 1: with DC18~30V external power input) Input filtering:0~20ms Isolation protection: 500VAC (optocoupler isolation) |
| DO | Number of channels: 8 digital outputsConnection: 10-position 3.5mm pitch terminal block
Modbus function code: 01, 03, 05, 06, 15, 16 Rated voltage: DC24V (DC18~30V) Output Type: Wet contact PNP Rated current: 500mA (single channel) Load type: resistive load, inductive load Isolation protection: 500VAC (optocoupler isolation) Interface protection: over-voltage, over-current, overload protection |
| Button | One-click restart, factory reset |
| Status LED | Power, Connectivity, DI status, DO status, Copper port rate and status |
| Power Supply | |
| Input Voltage | DC9~36V |
| Power Consumption | ＜1.5W@DC24V(full load) |
| Connection | 3-position 5.08mm pitch terminal block |
| Protection | Anti-reverse |
| Physical Characteristics | |
| Dimensions | 102×33×78 mm (Not including DIN Rail Mounting Clip or connectors) |

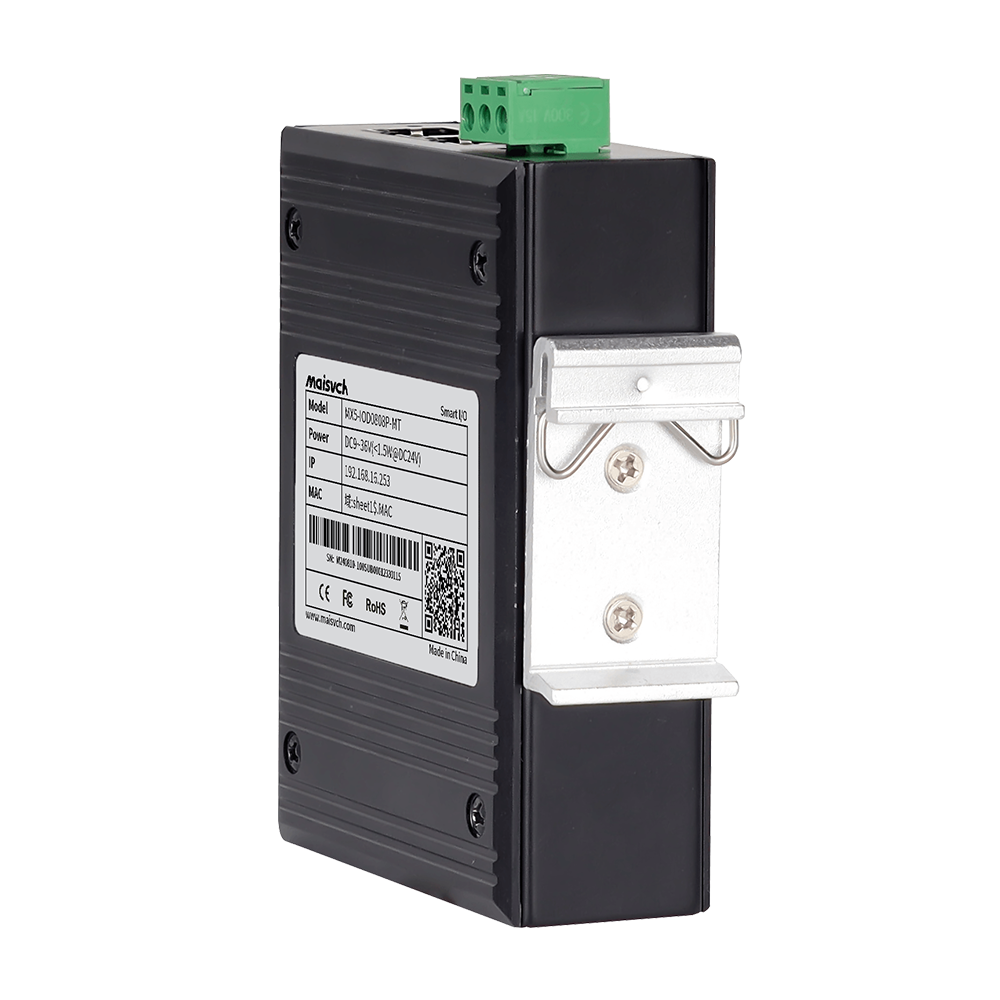

| Installations | 35mm DIN Rail mounting |
| IP Code | IP40 |
| Weight | 0.27kg |
| Working Environment | |
| Operating Temp | -40℃~+75℃ |
| Storage Temp | -40℃~+85℃ |
| Relative Humidity | 5%~95%(non-condensing) |
| Industry Standard | |
| EMC | IEC 61000-4-2(ESD): Level 4 (Contact discharge ±8kV, air discharge ±15kV)IEC 61000-4-5(Surge): Level 3 (Power supply: common mode ±2kV, differential mode ±1kV.
Ethernet port: common mode ±6kV, differential mode ±2kV) IEC 61000-4-4(EFT): Level 4 (Power supply: ±4kV; Ethernet port: ±2kV) |
