MW-IOD1608 – Remote I/O 16DI/8DO Modbus RS232/485

Hỗ trợ dải tốc độ baud rate từ 600bps đến 460800bps.
Hỗ trợ giao thức Modbus RTU. Thông qua Modbus RTU Master, có thể thu thập từ xa trạng thái các kênh DI và điều khiển trạng thái các kênh DO.
Hỗ trợ nhiều mã hàm Modbus: DI hỗ trợ mã hàm 02/03/04, DO hỗ trợ mã hàm 01/03/04/05/15.
Hỗ trợ thiết lập thời gian lọc đầu vào DI, giúp đảm bảo tín hiệu ổn định và chính xác.
Hỗ trợ chức năng đếm DI, với các chế độ đếm cạnh lên, cạnh xuống hoặc cả hai cạnh.
Hỗ trợ cấu hình trạng thái ban đầu của DO khi cấp nguồn và thiết lập thời gian duy trì trễ đầu ra DO.
Hỗ trợ nguồn DC 9~36V, tích hợp bảo vệ chống đấu ngược cực.
Hỗ trợ dải nhiệt độ hoạt động rộng từ -40°C đến +85°C.

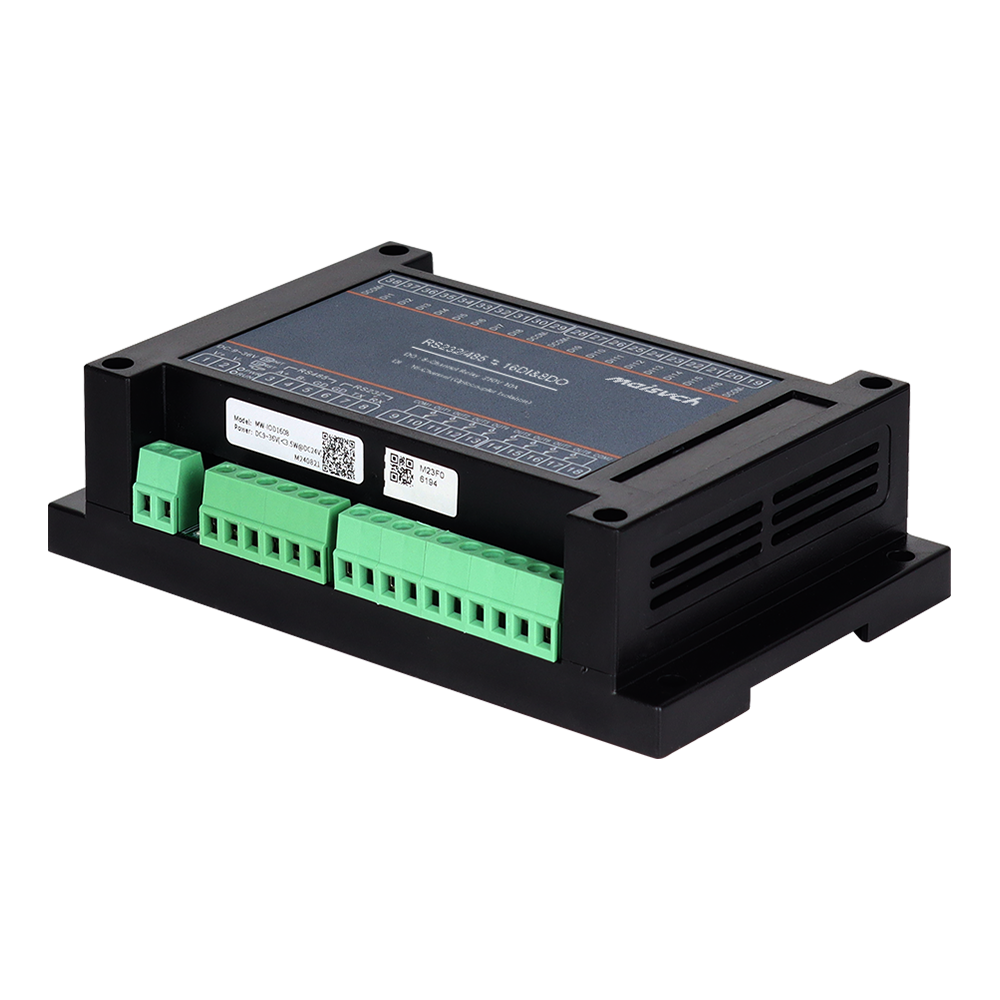

MW-IOD1608 là module I/O công nghiệp IIoT với 16 kênh DI và 8 kênh DO, hỗ trợ giao thức Modbus RTU cho việc thu thập và điều khiển trạng thái I/O ổn định, tin cậy.

Thiết bị được trang bị 1 cổng serial RS232/RS485, cho phép kết nối trực tiếp với các Modbus RTU Master. Thông qua kết nối này, người dùng có thể cấu hình địa chỉ Slave, thông số cổng serial và quản lý toàn diện trạng thái DI/DO, bao gồm thiết lập thời gian trễ và theo dõi trạng thái I/O. Thiết bị cũng hỗ trợ các chức năng nâng cao như khởi động lại trực tuyến, khôi phục cài đặt gốc và nâng cấp firmware.

MW-IOD1608 hỗ trợ nguồn DC 9~36V dải rộng, đi kèm phần mềm cấu hình Remote I/O, giúp người dùng dễ dàng cài đặt, kiểm tra, cấu hình và quản lý thiết bị.

Sản phẩm sử dụng linh kiện cấp công nghiệp, hỗ trợ lắp đặt trên thanh DIN 35mm hoặc gắn tường và có khả năng hoạt động ổn định trong môi trường nhiệt độ khắc nghiệt từ -40°C đến +85°C. Thiết bị được kiểm tra nghiêm ngặt về chức năng, độ an toàn và khả năng tương thích điện từ (EMC), phù hợp với các môi trường yêu cầu độ tin cậy cao như tự động hóa công nghiệp, tự động hóa tòa nhà, giám sát môi trường, quản lý năng lượng, hệ thống an ninh và các ứng dụng IoT.

Software
Management Function	Support Modbus RTU protocol, Slave address (1-247) setting and reading.Support Modbus function codes 01, 02, 03, 04, 05, 06, 15, 16. Support DI status reading, DI input filtering, DI counting. Supports DO status reading and control, DO power-on initial state setting, DO output delay hold. Support serial port parameter reading and setting Support device information reading Support online reboot, restore factory settings, device upgrade. Support remote IO configuration software management
Interface
Serial Port	Serial port type: 1 RS232 or RS485 optionalConnection: 6-position 5mm pitch terminal block Baud rate: 600bps~460800bps Data bit: 8bit Stop bit: 1bit, 2bit Check digit: None, Odd, Even Isolation voltage: 500VDC

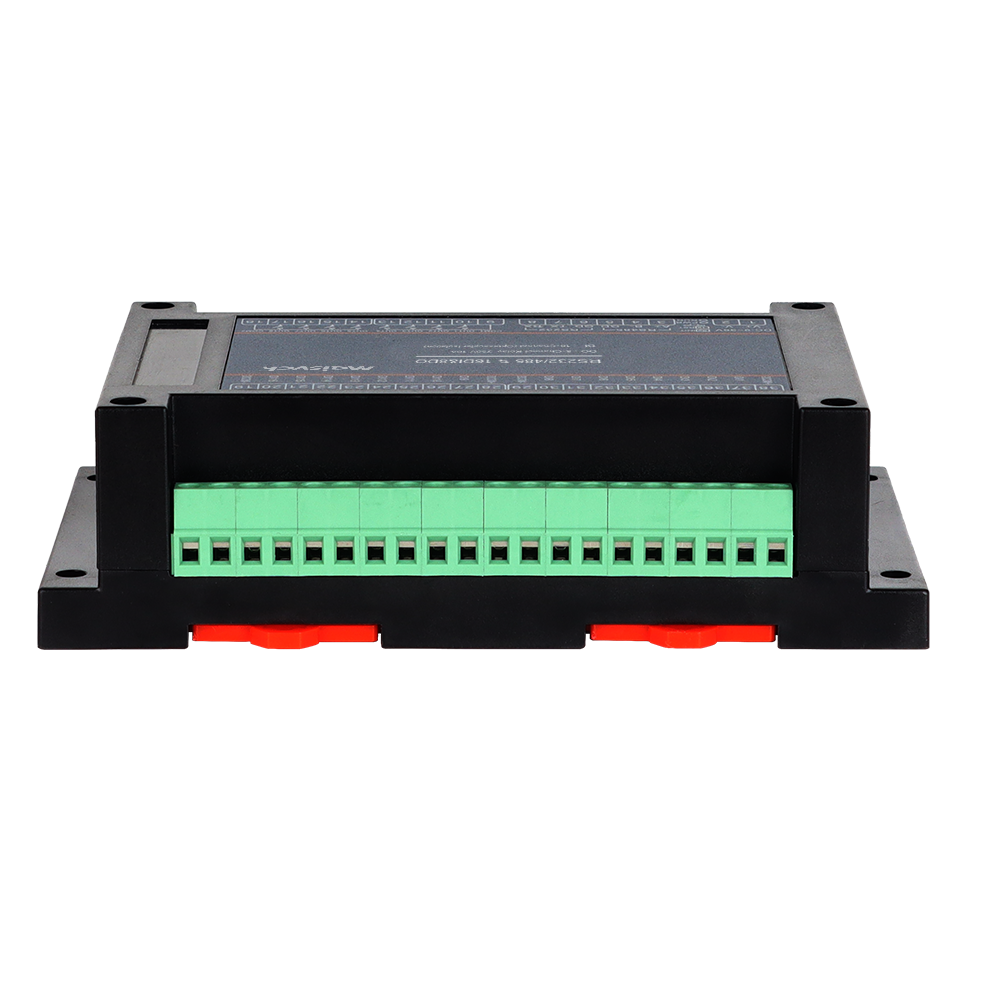

DI	Number of channels: 16 digital inputsConnection: 20-position 5mm pitch terminal block Modbus function code: 02, 03, 04, 16 Rated voltage: DC12V (DC5~24V) Input Type: Wet contact NPN (Logic level 0: No external power input; Logic level 1: with external power input) Isolation protection: 500VAC (optocoupler isolation)
DO	Number of channels: 8 digital outputsConnection: 10-position 5mm pitch terminal block Modbus function code: 01, 03, 04, 05, 15 Output type: relay output (dry contact) Contact rated load: 10A@AC250V, 10A@DC30V (Total current of DO1-4, DO5-8 cannot exceed 18A) Initial insulation resistance: 1000MΩ (min.) @500VDC Contact resistance: ≤100mΩ Electrical life: 100,000 operations (rated load) Isolation protection: 500VAC
Button	One-click restart, factory reset
Status LED	Power, Operation, DO status
Power Supply
Input Voltage	DC9~36V
Power Consumption	＜3.5W@DC24V(full load)
Connection	2-position 5mm pitch terminal block
Protection	Anti-reverse
Physical Characteristics
Dimensions	145×90×40 mm (Not including DIN rail mounting clip or connectors)
Installations	35mm DIN Rail mounting or wall mounting
Shell	Plastic
Weight	0.25kg
Working Environment
Operating Temp	-40℃~+85℃
Storage Temp	-40℃~+85℃
Relative Humidity	5%~95%(non-condensing)
Industry Standard
EMC	IEC 61000-4-5(Surge): Level 3
