Cẩm nang toàn diện về Bộ chuyển đổi quang điện

Trong kỷ nguyên số hóa mạnh mẽ ngày nay, dữ liệu không chỉ cần sự chính xác mà còn đòi hỏi tốc độ truyền tải cực kỳ nhanh chóng và khoảng cách kết nối không giới hạn. Các doanh nghiệp, nhà máy, hệ thống giao thông thông minh (ITS) cho đến mạng văn phòng quy mô lớn đều đang phải đối mặt với bài toán: Làm thế nào để mở rộng phạm vi kết nối mạng vượt qua giới hạn 100 mét của cáp đồng truyền thống?Giải pháp tối ưu, tiết kiệm chi phí và đạt hiệu suất cao nhất chính là sử dụng Bộ chuyển đổi quang điện (Media Converter). Thiết bị này được ví như “cầu nối” hoàn hảo giúp tích hợp hạ tầng cáp quang tốc độ cao vào hệ thống cáp đồng sẵn có.

Bài viết này, Netatech sẽ mang đến cho bạn một cẩm nang chuyên sâu từ A-Z, từ khái niệm cốt lõi, quy trình lắp đặt chi tiết, cách đọc hiểu hệ thống đèn LED cho đến các lưu ý sống còn khi chọn mua bộ chuyển đổi quang điện 1GB, 10GB trên thị trường.

1. Bộ chuyển đổi quang điện Media Converter là gì?

1.1. Định nghĩa và Nguyên lý hoạt động

Bộ chuyển đổi quang điện (Media Converter) là thiết bị có chức năng chuyển đổi tín hiệu dạng điện (truyền qua cáp đồng chuẩn RJ45) sang tín hiệu dạng quang (truyền qua ánh sáng trong lõi cáp quang) và ngược lại.

Mạng cáp đồng (Cat5e, Cat6) tuy phổ biến và dễ thi công nhưng bị giới hạn nghiêm trọng về khoảng cách truyền dẫn (tối đa 100m) và dễ bị nhiễu điện từ trong môi trường nhà máy, khu công nghiệp. Trong khi đó, cáp quang có thể truyền tín hiệu đi xa hàng chục kilomet với băng thông khổng lồ và miễn nhiễm hoàn toàn với nhiễu. Media Converter chính là giải pháp kinh tế nhất giúp bạn kết hợp ưu điểm của cả hai loại môi trường truyền dẫn này mà không cần phải thay thế toàn bộ hệ thống Switch hay Router đắt tiền sẵn có.

1.2. Nguyên lý “Plug-and-Play”

Một trong những lý do khiến bộ chuyển đổi quang điện trở thành thiết bị “quốc dân” trong mọi dự án hạ tầng mạng chính là nguyên lý vận hành đơn giản: Plug-and-Play (Cắm là chạy).

Thiết bị này hoạt động thuần túy ở Tầng Vật lý (Layer 1) hoặc Tầng Liên kết dữ liệu (Layer 2) trong mô hình OSI. Điều này đồng nghĩa với việc:

Không yêu cầu cấu hình phức tạp: Bạn không cần phải cài đặt phần mềm, cấu hình địa chỉ IP, hay phân chia thông số dòng lệnh CLI đau đầu như khi thiết lập Switch Managed.
Tự động nhận diện dữ liệu: Thiết bị tự động điều chỉnh tốc độ (Auto-Negotiation) và nhận diện kiểu cáp thẳng/chéo (Auto MDI/MDI-X). Bạn chỉ cần cắm đúng loại dây, cấp nguồn, và hệ thống sẽ tự động thông suốt kết nối dữ liệu trong vòng vài giây.

2. Hướng dẫn các bước lắp đặt chi tiết

Để thiết lập một liên kết mạng thông suốt giữa hai điểm từ xa (ví dụ: từ phòng Server trung tâm đến nhà xưởng cách xa 2km, hoặc từ văn phòng đến cụm camera giám sát ngoài trời), bạn cần sử dụng một cặp bộ chuyển đổi quang điện (Đầu A và Đầu B) hoạt động đối xứng.

Hãy thực hiện chuẩn chỉ theo các bước hướng dẫn chi tiết dưới đây:

Bước 1: Công tác chuẩn bị thiết bị và vật tư

Trước khi tiến hành đấu nối, hãy đảm bảo bạn đã gom đủ các vật tư kỹ thuật chất lượng cao sau:

Cặp bộ chuyển đổi quang điện: Thường là 2 thiết bị đi kèm với bộ nguồn Adapter chính hãng (thông số dòng điện đầu ra thường là DC 5V hoặc 9V tùy nhà sản xuất).
Dây cáp mạng đồng: Chuẩn Cat5e hoặc Cat6 đã được bấm sẵn hạt mạng RJ45 ở hai đầu, đảm bảo đầu bấm chắc chắn, không bị lỏng lẻo.
Dây nhảy quang (Fiber Optic Patch Cord): Phải chọn đúng loại dây nhảy tương thích với lõi cáp quang trục chính và loại cổng trên converter.
- Single-mode (màu vàng): Dùng cho khoảng cách xa (từ 2km đến 20km, thậm chí 120km).
- Multi-mode (màu cam hoặc xanh nước biển): Dùng cho khoảng cách ngắn (dưới 2km, phổ biến trong tòa nhà).
- Chuẩn đầu kết nối: SC, FC hoặc LC tùy thuộc vào phom cổng quang (FX) trên thiết bị của bạn.

Bước 2: Tiến hành cắm cáp quang (Kết nối cổng FX)

Bạn tháo nắp bảo vệ chống bụi trên cổng quang (FX) của Converter đầu A và đầu B.
Lấy dây nhảy quang, cắm một đầu vào cổng FX của Converter đầu A. Đầu còn lại của dây nhảy quang kết nối vào hệ thống cáp quang trục chính (qua hộp phối quang ODF).
Tại điểm đầu cuối bên kia, bạn làm tương tự: Kết nối cáp quang từ ODF vào cổng FX của Converter đầu B.
Lưu ý: Luôn giữ đầu sứ của dây nhảy quang sạch sẽ, tránh chạm tay trực tiếp hoặc để dính bụi bẩn làm suy hao tín hiệu ánh sáng.

Bước 3: Tiến hành cắm cáp mạng đồng (Kết nối cổng TX / LAN)

Lấy dây cáp mạng chuẩn RJ45, cắm một đầu vào cổng mạng (thường ký hiệu là TX, LAN hoặc Ethernet) trên Bộ chuyển đổi quang điện.
Đầu còn lại của dây cáp mạng này, bạn cắm vào thiết bị đầu cuối tương ứng tại điểm đó: máy tính, Switch mạng, Router định tuyến hoặc Camera giám sát IP.

Bước 4: Cấp nguồn và khởi động hệ thống

Cắm Adapter nguồn đi kèm vào cổng DC-In phía sau Converter.
Cắm đầu phích cắm của Adapter vào nguồn điện lưới AC 220V ổn định.
Thiết bị sẽ lập tức khởi động tự động. Lúc này, bạn chuyển sang bước kiểm tra trạng thái hoạt động thông qua hệ thống đèn tín hiệu hiển thị ở mặt trước.

3. Cách kiểm tra hệ thống bằng đèn báo hiệu LED

Mặt trước của mỗi bộ chuyển đổi quang điện luôn được trang bị một cụm gồm 4 đến 6 đèn LED chỉ thị thời gian thực. Việc đọc hiểu chính xác trạng thái của hệ thống đèn này giúp các kỹ sư và kỹ thuật viên nhanh chóng xác định hệ thống mạng đã thông suốt chưa, hoặc nếu có sự cố thì lỗi đang nằm ở phân đoạn nào (do đứt cáp quang, lỏng dây mạng hay hỏng nguồn).

3.1. Đèn PWR (Power – Nguồn điện)

Trạng thái sáng xanh/đỏ cố định: Báo hiệu thiết bị đã được cấp nguồn điện vào bo mạch một cách ổn định từ Adapter.
Trạng thái tắt hoàn toàn: Thiết bị chưa có điện. Bạn cần kiểm tra lại ổ cắm điện, dây dẫn nguồn hoặc xem Adapter có bị cháy/hỏng hay không.

3.2. Đèn FX (Fiber / Link – Kết nối quang)

Trạng thái sáng xanh cố định: Báo hiệu đường truyền cáp quang giữa Converter đầu A và Converter đầu B đã hoàn toàn thông suốt, tín hiệu ánh sáng truyền – nhận giữa hai đầu đạt mức công suất tiêu chuẩn, không bị suy hao quá mức.
Trạng thái tắt hoàn toàn: Đường quang đang gặp sự cố. Lỗi có thể do đứt lõi cáp quang trục chính, cắm sai vị trí dây nhảy quang (lỗi chéo đầu TX-RX), hoặc đầu kết nối bị bẩn làm chặn bước sóng ánh sáng.

3.3. Đèn TX (LAN / Ethernet – Kết nối mạng đồng)

Trạng thái sáng/nhấp nháy liên tục: Báo hiệu cổng RJ45 đã nhận diện được thiết bị mạng kết nối vào (Switch, Router, PC) và đang có dữ liệu (data) được truyền nhận liên tục qua lại trong hệ thống.
Trạng thái tắt hoàn toàn: Cổng mạng đồng chưa thông. Bạn cần kiểm tra lại xem dây cáp mạng có bị đứt ngầm không, hạt mạng RJ45 bấm đã chuẩn chưa, hoặc thiết bị đầu cuối ở đầu kia (như máy tính hay Switch) đã bật nguồn lên chưa.

4. Những Lưu Ý Quan Trọng Khi Chọn Mua Và Vận Hành

Thị trường bộ chuyển đổi quang điện cực kỳ đa dạng với hàng trăm mã sản phẩm, từ dòng giá rẻ vài trăm nghìn cho đến dòng công nghiệp cao cấp vài triệu đồng. Để xây dựng một hệ thống mạng chạy ổn định 24/7 và tối ưu chi phí đầu tư, bạn bắt buộc phải nằm lòng hai lưu ý kỹ thuật cốt lõi dưới đây:

4.1. Phân biệt rõ loại Converter 1 sợi và 2 sợi

Tùy thuộc vào hạ tầng lõi cáp quang sẵn có của dự án, bạn phải chọn đúng kiến trúc truyền dẫn để hai đầu thiết bị có thể “nói chuyện” được với nhau.

Loại 1 sợi quang (Công nghệ WDM – Wavelength Division Multiplexing)

Nguyên lý: Thiết bị truyền (TX) và nhận (RX) dữ liệu đồng thời trên cùng một sợi quang độc nhất. Để làm được điều này mà không bị nhiễu tín hiệu chéo, công nghệ WDM sử dụng hai bước sóng ánh sáng khác nhau để phân tách chiều đi và chiều về.
Quy tắc bắt buộc khi lắp đặt: Thiết bị phải chạy theo Cặp đối xứng đầu A và đầu B.
- Thiết bị đầu A phát ở bước sóng 1310nm và thu ở bước sóng 1550nm
- Thiết bị đầu B bắt buộc phải đối ứng nghịch lại: phát ở bước sóng 1550nm và thu ở bước sóng 1310nm
- Nếu bạn mua nhầm 2 thiết bị cùng là đầu A hoặc cùng là đầu B, chúng sẽ trùng bước sóng phát và hệ thống đèn FX sẽ không bao giờ sáng.
Ưu điểm: Tiết kiệm tối đa hạ tầng cáp quang. Chỉ cần 1 lõi (core) duy nhất là đủ chạy mạng, phần lõi còn lại có thể để dự phòng cho các dịch vụ khác.

Loại 2 sợi quang (Dual Fiber Converter)

Nguyên lý: Thiết bị sử dụng hai sợi quang độc lập tách biệt rõ ràng cho hai tác vụ: một sợi chuyên trách truyền tín hiệu (TX) và một sợi chuyên trách nhận tín hiệu (RX). Cả hai chiều thường chạy chung một bước sóng tiêu chuẩn (ví dụ: $1310text{nm}$ đối với cáp Single-mode).
Quy tắc bắt buộc khi lắp đặt: Khi đấu nối dây nhảy quang giữa hai đầu thiết bị, bạn phải tuân thủ quy tắc đấu chéo chân. Cổng phát (TX) của Converter bên này phải được dẫn vào cổng nhận (RX) của Converter bên kia, và ngược lại. Nếu đấu thẳng (TX nối TX, RX nối RX), tín hiệu sẽ bị xung đột và hệ thống không hoạt động.

4.2. Nguyên tắc đồng bộ tốc độ băng thông (1GB và 10GB)

Một sai lầm thường thấy mà nhiều kỹ thuật viên mạng có thể mắc phải là đầu tư không đồng bộ, dẫn đến hiện tượng “nghẽn cổ chai” hoặc thiết bị không hoạt động.

Hiểu đúng về tốc độ: Bộ chuyển đổi quang điện tốc độ 1GB (Gigabit Ethernet) hay 10GB (10-Gigabit) chỉ là thiết bị chuyển đổi môi trường truyền dẫn thuần túy, nó không có khả năng tự “tăng tốc” hay “bù băng thông” cho hệ thống.
Quy tắc đồng bộ: Bộ chuyển đổi quang điện chỉ hoạt động tối đa và đúng công suất khi tất cả các thiết bị đầu cuối kết nối vào nó đều hỗ trợ cùng một mức tốc độ tương ứng.
- Nếu bạn mua một cặp Media Converter công suất lớn 10GB, nhưng bạn lại cắm nó vào một chiếc Switch mạng đời cũ chỉ hỗ trợ cổng LAN tốc độ tối đa 100Mbps hoặc 1GB, thì toàn bộ đường truyền đó sẽ bị hạ băng thông xuống chạy theo tốc độ của thiết bị thấp nhất (hoặc tệ hơn là lỗi mismatch khiến hai thiết bị không nhận nhau).
- Ngược lại, nếu hạ tầng cốt lõi của doanh nghiệp cần luân chuyển file dung lượng lớn và vận hành dữ liệu máy chủ Data Center với tốc độ cao 10 Gbps, hãy đảm bảo tính đồng bộ hoàn toàn. Từ card mạng máy chủ, cổng Port trên Switch Managed cho đến hệ thống bộ chuyển đổi quang điện (Media Converter) đều phải hỗ trợ đúng chuẩn tốc độ 10 GB này

5. Model Media Converter tham khảo

Bộ chuyển đổi quang điện (Media Converter) là một mảnh ghép công nghệ tuy nhỏ gọn nhưng đóng vai trò vô cùng chiến lược trong việc hiện đại hóa hạ tầng mạng doanh nghiệp và công nghiệp.

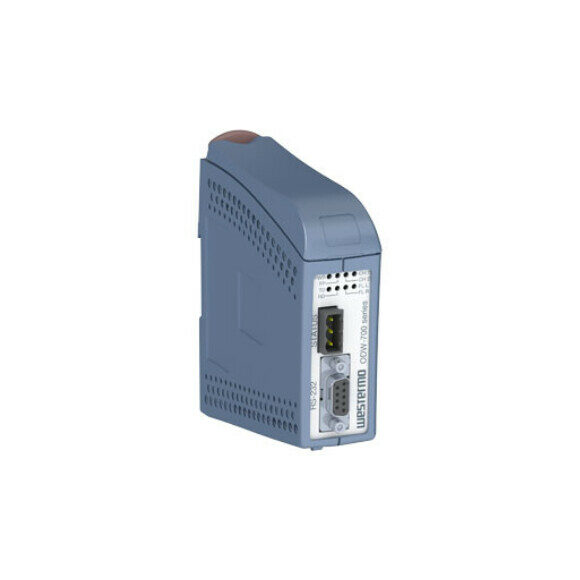

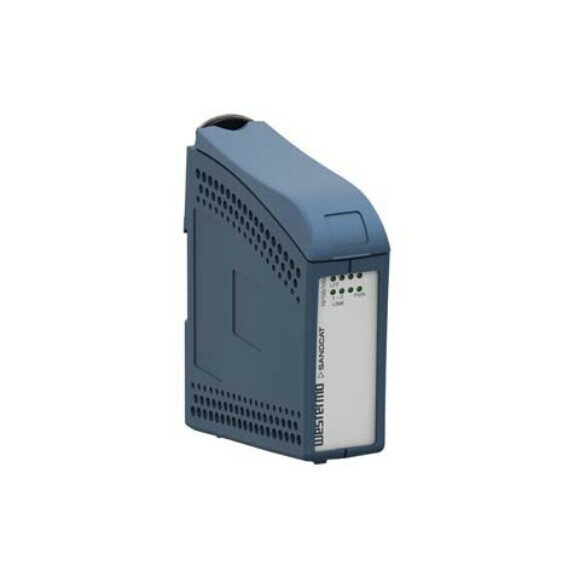

Nếu hệ thống mạng của bạn đang chuẩn bị triển khai mở rộng quy mô lớn, cần kết nối các văn phòng chi nhánh hay trục điều khiển nhà máy tự động hóa, hãy tham khảo dòng Media Converter NETA đề xuất dưới đây nhé!
